Магнитофон-радиограммофон "Эльфа-6"

Магнитофон-радиограммофон "Эльфа-6"

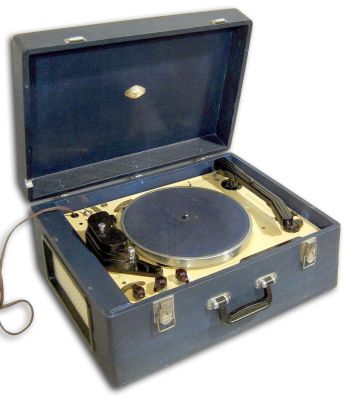

Магнитофон-радиограммофон "Эльфа-6" выпускался Электротехническим заводом Эльфа с 1956 по 1957 год.

''Эльфа 6'' - комбинированное устройство, совмещающее в себе граммофон для проигрывания граммофонных пластинок, на скоростях 78 и 33 об/мин и магнитофон для магнитной записи речевых и музыкальных фонограмм с их последующем воспроизведением. Запись звука двухдорожечная, осуществляется перемещением узла головок магнитофона по высоте. Скорость движения магнитной ленты непостоянна и определяется скоростью вращения диска электропроигрывающего устройства,а также зависит от величины рулона приёмной катушки. Диапазон рабочих частот на большей скорости составляет 100...5000 Гц, меньшей 100...2000 Гц. При прослушивании грампластинок диапазон несколько шире и составляет 100...8000 Гц. Нелинейные искажения тракта усилителя 4%. Номинальная выходная мощность усилителя 1,5 Вт. Потребляемая от электрической сети мощность не превышает 70 Вт.

 Литература:

  1. Инструкция по эксплуатации на магнитофон-радиограммофон.

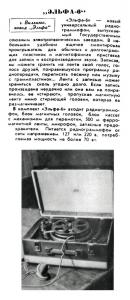

  2. Реклама аппарата в журнале Техника Молодёжи №3 за 1956 год.
  3. Краткое описание аппарата и его электрическая схема.
