За основу взята схема усилителя НЧ от отечественного радиоприемника "Рига-10" и схема болгарского промышленного усилителя "Моно х 25".

В усилителе применен следующий комплект ламп - во входном каскаде 6Ж32П, впоследствии была заменена на 6Ф12П, чтобы на триодной ее части получить катодный повторитель для согласования с низким сопротивлением регулятором тембра (как в "Моно х 25"), ECC83 (или 6Н9С) - 2-й каскад предварительного усиления низкой частоты и фазоинвертор, две лампы 6П41С в выходном двухтактном каскаде и индикатор уровня выходного сигнала на лампе EM34 (или 6Е3П).

Задача получить максимально возможную выходную мощность нами не ставилась - усилитель должен был работать как второй канал вместе с усилителем от радиоприемника "Рига-10". Т.е. максимальная выходная мощность получившейся конструкции не превышала 8-10 Вт. Частотный диапазон - не уже 40 - 16 000 Гц.

 Усилитель низкой частоты на 6П41С

 Усилитель смонтирован в корпусе от усилителя низкой частоты от киноустановки "Украина".

Силовой трансформатор от магнитофона "Днепр-12Н" (можно и от "Ригонды"). Дроссель от лампового телевизора 3 класса типа "Весна". Выходной трансформатор самодельный, его данные: W1 - выводы 1-2 - 1000 витков ПЭВ-2 0,35; W2 - выводы 2-3 - 1000 витков ПЭВ-2 0,35; W3 - выводы 4-5 - 82 витка ПЭВ-2 0,72; W4 - выводы 5-6 - 38 витков ПЭВ-2 0,72. Железо от трансформатора от магнитофона "Днепр-12 Н".

Усилитель нагружен на акустическую систему с сопротивлением по постоянному току - 8 Ом.

Очень неплохо в усилителе работали выходные трансформаторы (для ламп 6П14П) от магнитофона "Днепр-12Н" или радиолы "Урал-114" как в обычном, так и в ультралинейном режимах.

Номиналы конденсаторов и сопротивлений подбирались экспериментально и могут несколько отличаться при повторении усилителя.

С катодным повторителем усилитель работает более стабильно и имеет лучшую линейность. Вариант с лампой ЕЕС83 вместо лампы 6Ф12П также был опробован, однако общее усиление в этом случае было меньше и приходилось увеличивать емкость, шунтирующую катодное сопротивление, и уменьшать уровень ООС, а это, в свою очередь, приводило к некоторому росту нелинейных искажений всего тракта.

Ложка дегтя! В некоторых лампах 6П41С Новосибирского производства при установке вертикально (в телевизорах они расположены горизонтально) при прогреве происходило провисание сеток и их замыкание, что сопровождалось падением усиления и разогревом анода.

 Литература:

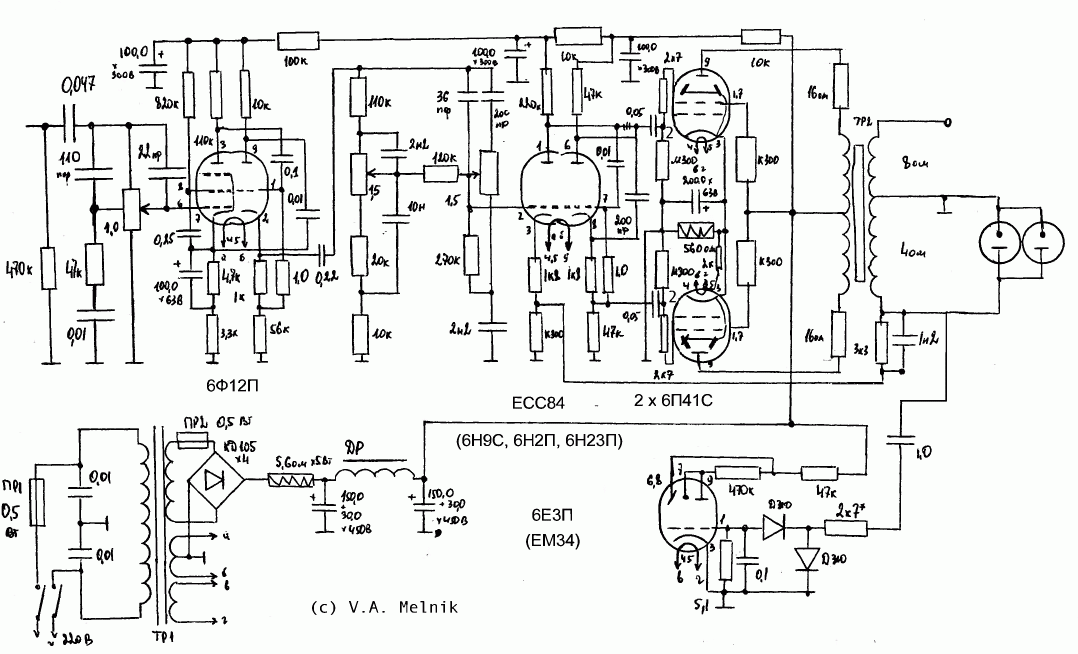

  1. Схема усилителя в формате в DjVu
  2. Вариант схемы усилителя с входной лампой 6Ж32П в формате в DjVu.
  3. Фрагмент монтажной схемы усилителя в формате в DjVu.
