Ламповый профессиональный усилительный комплект "Моно 25х2"

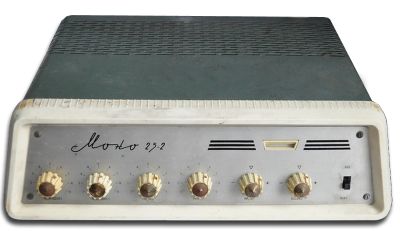

 Усилитель "Моно 25х2"' выпускался в Болгарии на заводе "Электроакустика" в г. Михайловграде.

 Номинальная мощность усилителя "Моно 25х2" - 25 Вт, максимальная мощность - 34 Вт. Этот резерв необходим для обеспечения высококачественного воспроизведения полной динамики музыки.

Усилитель "Моно 25х2" - является усилителем высокого класса, универсален и может быть использован для озвучивания залов, летних эстрад и небольших открытых площадей.

Конструкция

Комплект состоит из двух ящиков с одинаковым содержанием для местного транспортирования.

Каждый ящик весит около 44 кг и содержит: усилитель, 2 микрофона, настольную стойку для двух микрофонов, два удлинителя для настольной стойки, переходную планку для установления одного микрофона на настольной стойке, стойку для пола с приспособлениями для установки одного или двух микрофонов, две катушки с микрофонным кабелем (по 35 м), катушку с кабелем питания, ручку для катушек, переходной кабель (0,3 м), "штепсель-розетку" для подключения граммофона, наушники, эксплуатационный комплект резервных частей.

В усилительный комплект входят также: звуковые колонки и ремонтный комплект резервных частей (вне ящиков).

Комплект состоит из двух усилителей, что создает возможность стопроцентного резерва. В не особенно ответственных случаях озвучения может быть использован только один усилитель. Звуковые колонки могут подключаться непосредственно к усилителю, а также и параллельно к уже подключенной к усилителю колонке при помощи дополнительного разъема, это дает возможность удвоить расстояние между колонками и усилителем. Колонки могут быть установлены на штативы, прикреплены к стене или просто привязаны к дереву, столбу и др.

В зависимости от случаев употребления, к штативам для пола и стола (при помощи имеющегося в комплекте приспособления) прикрепляются один или два микрофона. Посредством переходного кабеля к усилителю может подключаться проигрыватель, который не имеет необходимого стандартного разъема.

Габариты 137х280х410 мм. Вес 13 кг.

Обслуживание

Подключение звуковых колонок:

Звуковые колонки должны быть присоединены прежде, чем усилитель будет включен, в сеть. В зависимости от необходимого напряжения, - 30 В или 120 В, - используются выходы "30 В" или "120 В"

Слуховой контроль сигнала осуществляется при помощи контрольного громкоговорителя (гнездо "30 В") или при помощи наушников на гнезде "Телефоны".

Усилитель предназначен для работы с различными источниками звука, которые подключаются следующим образом: микрофон I, микрофон II, граммофон (пьезо), линия.

Регулировка уровня сигнала от этих входов производится регуляторами "Микрофон II", "Микрофон I", "Линия и граммофон", а визуальное наблюдение за выходным уровнем на индикаторе.

Микширование:

В усилителе "Моно 25-2" имеется возможность для микширования сигналов, поступающих от микрофонов I и II, между собой и сигналом, поступающим от любого из 2 источников - граммофона или линии. Смешивание может быть в любой желаемой пропорции. Так как регулятор для граммофона и линии один и тот же, то при работе с одним, другой должен быть выключенным. Уровень общего (смешанного) сигнала может регулироваться общим регулятором.

Регулировка тонов:

Регулировка низких и высоких тонов производится регуляторами "Низкие" и "Высокие". Когда стрелки регуляторов стоят против точки - характеристика усилителя линейная. Поворот в направлении "+" соответствует поднятию, а в направлении "-" - срезанию соответствующих тонов.

Демонтаж усилителя производится в следующей последовательности:

Усилитель отключается от сети. Снятие кожуха возможно после освобождения винтов сзади и снизу. После этого шасси осторожно подталкивается сзади до тех пор, пока оно не выйдет из кожуха. После этого все элементы, расположенные на шасси усилителя, доступны для монтажа и демонтажа. Когда усилитель работает без кожуха, нужно быть особенно внимательными в обращение с ним, т.к. ряд элементов находится под высоким напряжением, включая клеммы выходного трансформатора и панельки оконечных ламп, находящиеся под шасси.

Настройка и ремонт усилителя

После ремонта или замены некоторых элементов вновь необходима подстройка усилителя, чтобы восстановить прежние показатели.

Восстановление симметрии оконечного каскада необходимо при замене оконечных ламп или выходного трансформатора.

Прежде чем включить усилитель и сеть, к нему нужно подключить нагрузку (36 Ом для 30 В. или 576 Ом для 120 В на выходе).

На выходе нужно включить ламповый вольтметр и измеритель нелинейных искажений, затем подается сигнал 60 Гц на один из входов (например, вход "проигрыватель") и увеличивается до тех пор, пока на выходе не будет номинальной мощности.

Вращаем потенциометр R38 до получения минимальных нелинейных искажений. Приблизительное симметрирование может быть получено следующим образом: выключается сигнал и производится настройка но минимальному фону. В этом случае измеритель нелинейных искажений не необходим.

Регулировка проволочных потенциометров. Эта регулировка необходима при замене ламп или других элементов каскада предварительного усиления, самых потенциометров или сетевого трансформатора.

Перед включением усилителя в сеть мы подключаем к нему сопротивление, равное сопротивлению нагрузки и ламповый вольтметр (на выход усилителя).

В начале устанавливаем потенциометр R56 который для каскада предварительного усиления, затем R57 для микрофонных каскадов.

Настройка производится при собранном усилителе (с кожухом) соответствующий вход закорочен, а соответствующий потенциометр установлен на максимум.

Показателем точной настройки является минимальный фон.

Настройка измерителя уровня необходимо при замене лампы ЕМ-84 или связанных с нею элементов. В этом случае при подключенной на выходе нагрузке на какой-либо из входов, подаем сигнал такой величины, чтобы на выходе была номинальная мощность. Затем сопротивление R94 подбирается в пределах 33-68 кОм, чтобы зеленые полоски на индикаторе касались, но не перекрывали друг друга.

Каскады

  1. Микрофонные предварительные усилители на лампе Л6 - ЕСС-83
  2. Предварительный усилитель для граммофона и катодный повторитель на лампе Л5 - ЕСС-83
  3. Предварительный усилитель на лампе Л4 - ЕСС-83
  4. Фазоинвертор и предварительный усилитель на лампе Л3 -ЕСС-83
  5. Усилитель мощности, выполненный по ультралинейной схеме на двух лампах Л1 и Л2 типа EL-34
  6. Индикатор уровня на лампе Л7 типа ЕМ-84
  7. Выпрямитель на двух лампах Л8 и Л9 типа ЕZ-81
  8. Диоды Д7-Г и SFD 110.

Электрические показатели:

  • Номинальная выходная мощность - 25 Вт.
  • Максимальная выходная мощность - 34 Вт.
  • Выходное напряжение - 120 В, 30 В.
  • Микрофонный вход - 300 мкВ (300 Ом).
  • Вход для подключения граммофона с пьезомембраной - 300 мВ (200 кОм).
  • Линейный симметричный вход - 775 мВ (600 Ом).

Частотная характеристика:

С микрофонного входа: 40 - 12000 Гц. +-2 дБ.

Остальные входы: 20 - 20000 Гц. +-2,5 дБ.

Тонкорректоры: для 30 Гц. +-15 дБ, для 16000 Гц +-15 дБ.

Коэффициент нелинейных искажений: для 60 Гц - 1,5%, для 1000 Гц - 1%, для 5000 Гц - 1,5%, для 10000 Гц - 2%.

Уровень собственных шумов: с микрофонного входа -52 дБ, с остальных входов -60 дБ.

Питание

Питается усилительный комплект от сети переменного тока напряжением 110, 127, 150, 220 или 240 В с частотой 50 Гц. Потребляемая от сети мощность 150 вт.

Электрическая схема

Усилитель выполнен на лампах, которые разделяются по функциям следующим образом:

  1. 2хEL-34 (Л1, Л2 - усилитель мощности, выполнен по ультралинейной схеме, обеспечивающей очень небольшие нелинейные искажения; с фиксированным напряжением смешения, которое снимается с выпрямителя на диоде Д7-Г.
  2. ЕСС-83 (Л3) - фазоинвертор и предварительный усилитель. Последний вместе с оконечными лампами и выходным трансформатором охвачены отрицательной обратной связью, глубиной около 18 дБ.
  3. ЕСС-83 (Л4) - предварительный усилитель, причем между двумя его системами включены тонкорректоры. Тонкорректоры имеют веерообразные характеристики. Предыдущий блок является катодным повторителем, обеспечивающим необходимую низкоомность для лучшей работы тонкорректоров.
  4. ЕСС-83 (Л5) - одна половина в общем канале, а другая служит для усиления сигнала, наступающего с "линии" и проигрывателя.
  5. ЕСС-83 (Л6) - микрофонные предварительные усилители.
  6. ЕМ-84 (Л7) - индикатор уровня. Когда две полосы на индикаторе соприкасаются (но не перекрывают друг друга) это означает, что выходное напряжение равно номинальному. Выпрямитель для индикатора выполнен на диоде SFD 110.
  7. 2хЕZ-81 (Л8, Л9) - выпрямительные лампы. Номинальные значения отдельных элементов, соединение ламповых панелек, как и все особо важные величины напряжений даны на электрической схеме.



Литература:

  1. Усилительный комплект "Моно 2х25 Вт". Руководство пользователя
