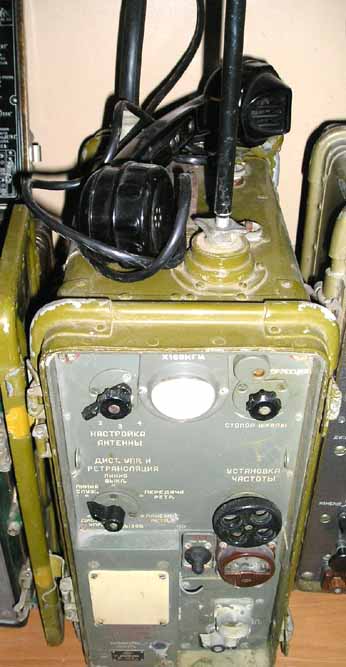

Радиостанция Р-108Д "Астра-2"

Радиостанция типа Р-108Д "Астра-2" - ранцевая, носимая, ультракоротковолновая, телефонная с частотной модуляцией, приемо-передающая, с возможностью дистанционного управления и ретрансляции. Предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.

Между собой радиостанции серии "Астра" - Р-105Д, Р-108Д и Р-109Д - различаются только диапазоном рабочих частот:

  • Р-105Д: 36.0-46.1 МГц, 203 рабочих частоты
  • Р-108Д: 28.0-36.5 МГц, 171 рабочая частота
  • Р-109Д: 21.5-28.5 МГц, 141 рабочая частота

Принята на вооружение в 1957 году. Впоследствии была заменена на Р-108М.

Технические характеристики

  • Общие Диапазон частот: 28.0 - 36.5 МГц
  • Шаг частот: плавная перестройка, шкала через 50 кГц
  • Отображение частоты: оптическая шкала
  • Тип излучения: FM
  • Диапазон рабочих температур: -40 ~ +50 °С
  • Тип антенного разъема: под антенну Куликова, байонетный
  • Сопротивление антенны: 1-2000 Ом
  • Тип источника питания: 2 батареи 2НКН-24 или 2КН-32
  • Напряжение питания: 4.8 В (2 х 2.4 В)
  • Время работы с батареей (прием:передача = 3:1)  12 час. с КН14, 17.5 час. с 2НКП-20.

Передатчик

  • Тип: плавный гетеродин (LC генератор)
  • Выходная мощность: не менее 1 Вт
  • Максимальная девиация частоты: ±7 кГц

Приемник

  • Тип: супергетеродин с одним преобразованием
  • Чувствительность: не хуже 1.5 мкВ при сигнал/шум 10:1

Функции, возможности, управление и т.п.

  • Радиостанция имеет антенные устройства следующих типов:
  • гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей);
  • комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота антенны - 2,7 м), с использованием противовеса из 5 лучей - для работы на стоянке;
  • бортовая антенна, состоящая из комбинированной штыревой антенны, специального кронштейна с амортизатором для крепления антенны на борту автомашины и соединяющего проводника длиною 1м - для работы на ходу автомашины;
  • лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 м над землей, - для работы на повышенные дальности и из укрытий;
  • повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на высоту 5-6 м, с постепенно снижающимся противоположным концом, направленным на корреспондента, - для работы на повышенные дальности и из укрытий.
