Loose Couplers Crystal Radio

Эти устройства использовались как первичное устройство настройки первых приемников, и получили название "Loose Couplers" ("Входной трансформатор"), что дословно переводится как "свободно сцепленные", известные также как "Receiving Transformer" ("Получающий преобразователь"), которые получили широкое распространение в течении "юных лет" радио, примерно до 1920-х годов.

"Loose Coupler" состоит из двух катушек: первичной и вторичной. Первичная катушка неподвижна, и для изменения ее индуктивности, в зависимости от конструкции, применяются один или два "ползунка" или переключатели. Для изменения связи между катушками - вторичная катушка скользит внутри первичной. Часто индуктивность вторичной катушки меняется с помощью установленного прямо на катушке переключателя.

Первичная катушка подключается к антенне и заземлению (иногда через емкость) Вторичная связана с детектором, в качестве которого обычно использовались кристаллические детекторы.

Пример схемы простого приемника, использующего "loose coupler" фирмы F.B.Chambers & Co. (см. журнал "QST" за 1916)

Loose Couplers Crystal Radio

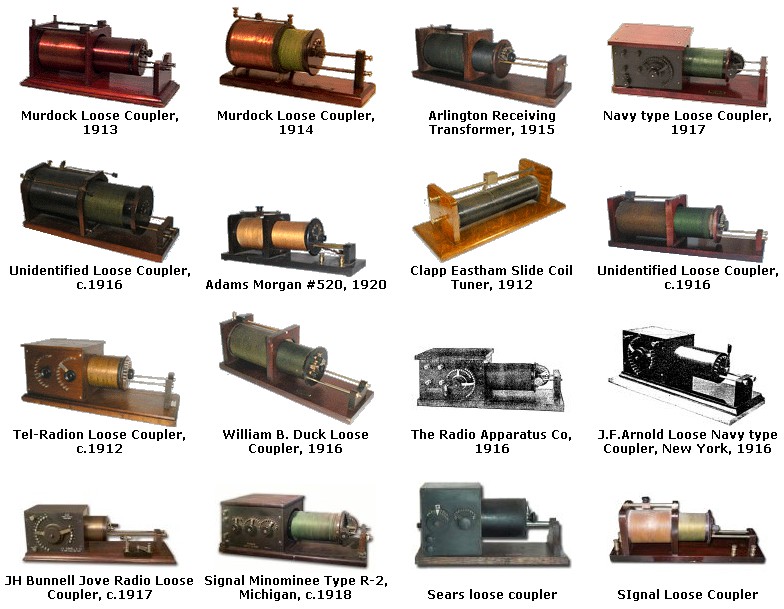

 В началу 20-х "Loose Coupler" стали терять свои позиции как элементы настройки уступая место вариометрам, которые имели меньшие размеры и преимущества "групповой установки". Ниже - фото некоторых "Loose Coupler", выпускавшихся в начале прошлого века:

 Loose Couplers Crystal Radio
