Радиоприемник "БЧ-К"

Ламповый батарейный радиоприёмник "БЧ-К" выпускался Петроградским радиоаппаратным завод им. Казицкого с 1929 года.

Радиоприемник  "БЧ-К" (инж.Борусевича, Четырехламповый, производства завода им. Казицкого) - полностью идентичен радиоприемнику "БЧ-Н", и в литературе он часто описывается вместе с приемниками "БЧ-Н" и "БЧ-З"

Единственное отличие от радиоприемника "БЧ-Н" - гнезда на передней панеле для подключения дополнительного громкоговорителя (репродуктора).

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

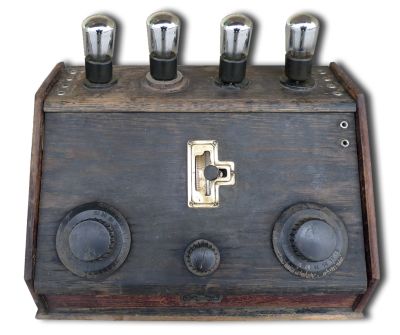

Фото приемника "БЧ-К" выпущенного в 1930 году (№32083) Найдено на Яндекс-фотки, албом пользователя molaola

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

Радиоприемник "БЧ-К"

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Приемник БЧК обладает совершенно неудовлетворительной избирательностью для осуществления отстройки от сколько-либо значительных помех близко расположенных станций и недостаточной чувствительностью для уверенного приема дальних станций.

Конструктивное оформление:

Конструктивно приемники оформлены в виде ящиков с наклонной передней панелью, на которой расположены основные ручки управления приемником. В приемнике БЧК лампы расположены снаружи по верху приемника.

Габариты приемника БЧК: длина 400 мм, высота 200 мм, ширина 210 мм.

Каскады приемника и примененные лампы:
1. Усилитель высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
2. Детектор на лампе типа ПТ-2 или УБ-107 или УБ-110.
3. Предварительный усилитель низкой частоты на лампе типа ПТ-2 или УБ-107.
4. Оконечный усилитель низкой частоты на лампе типа ПТ-2 или УБ-132.

 Диапазон принимаемых волн:
1. Диапазон "A1": 300 - 500 м (1,0 - 0,6 МГц);
2. Диапазон "А2": 500 - 1000 м (0,6 - 0,3 МГц);
3. Диапазон "А3": 800 - 1750 м (375 - 171 кГц);
4. Диапазон "А4": 1000 - 1850 м (600 - 162 кГц).

 Полный диапазон волн, перекрываемый приемником, равен 300-1850 м (1000 - 162 кГц).

Режимы приемника:

Напряжение батареи накала: 4-5 В.
Общий ток накала при 4 лампах ПТ-2: 240-290 мА.
Общий ток накала при 4 лампах УБ-107 или УБ-110: 260-340 мА.
Общий ток накала при 3 лампах УБ-107 или УБ-110 и 1 лампе УБ-132: 340-420 мА.
Анодное напряжение первых трех каскадов: 80 В.
Анодное напряжение четвертого каскада: 80-160 В.
Общий анодный ток при лампах ПТ-2: 5-12 мА.
Общий анодный ток при лампах УБ-107 и УБ-110: 10-14 мА.
Общий анодный ток при лампах УБ-107, УБ-110 и УБ-132: 10-22 мА.

  Схема

Приемник БЧК представляет собой четырехламповый приемник резонансного типа с прямым усилением.

Первая лампа типа ПТ-2 (или УБ-107, УБ-110) усиливает высокую частоту, вторая типа ПТ-2 (или УБ-107, УБ-110) работает как детекторная, третья типа ПТ-2 (или УБ-107) усиливает низкую частоту и четвертая типа ПТ-2 (УБ-107 или УБ-132) является оконечной усиления низкой частоты.

Первый (антенный) контур приемника настраивается вариометром и конденсаторами постоянной емкости, переключающимися в приемнике БЧК специальным штепселем, к которому присоединяется антенна. Настройка второго контура цепи сетки детекторной лампы производится с помощью конденсатора переменной емкости и вариометра, оси которых соединены между собой механически и управляются одной верньерной ручкой. Этим достигается перекрытие всего диапазона волн приемника (300-1850 м) в этом контуре без переключений катушек. Кроме того в этом контуре имеется постоянная катушка индуктивности.

Анодная цепь лампы УВЧ связана с сеточным контуром детекторной лампы при помощи двух катушек индуктивности, из которых одна связана индуктивно с вариометром, а другая с постоянной катушкой индуктивности этого контура.

Катушек обратной связи, включенных в анодную цепь детекторной лампы, также две: одна подвижная, а другая неподвижная. Неподвижная катушка обратной связи связана с вариометром, а подвижная катушка обратной связи вращается внутри постоянной катушки колебательного контура цепи сетки детекторной лампы. Осуществлена эта комбинация со следующей целью: изменяя при настройке приемника индуктивность вариометра, мы тем самым автоматически изменяем и связь между вариометром и связанными с ними катушками анодной цепи лампы УВЧ и обратной связи соответственно волне. Ввиду того что не все лампы идентичны, а напряжение батарей анода и накала со временем меняется, более точный подбор величины обратной связи производится вращением подвижной ("поправочной") катушки обратной связи, связанной индуктивно с постоянной катушкой замкнутого контура. Для данной лампы и напряжений анода и накала в начале приема подвижная катушка устанавливается в положении, близком к генерации, и удерживается в нем на сравнительно большом диапазоне волн; так например, для диапазона от 450 до 1500 м ручку обратной связи приходится подрегулировать для получения наибольшей силы приема в пределах 3-4 делений, так как изменение обратной связи происходит автоматически.

Связь анодной цепи детекторной лампы с цепью сетки первого каскада усиления низкой частоты, а также связь между каскадами усиления низкой частоты осуществлена при помощи трансформаторов. Громкоговоритель может быть включен после второго или после первого каскада усиления низкой частоты. В приемниках БЧК это переключение производится путем перестановки штепсельной вилки громкоговорителя из одних гнезд в другие.

Для питания приемника требуется батарея накала напряжением 4-5 В и анодная батарея или выпрямитель 80 или 160 В. В последнем случае повышенное напряжение дается на лампу оконечного каскада (УБ-132, УБ-107 или ПТ-2). При этом необходимо также иметь батарею смещения напряжением около 4-6 В для оконечного каскада.

Особенности эксплуатации:

Расход радиоламп на 100 час. работы:
ПТ-2 (4 шт.) - 1,0;
УБ-110 (2 шт.) - 0,2, УБ-107 (2 шт.) - 0,2;
УБ-110 (2 шт.) - 0,2, УБ-107 (1 шт.) - 0,1, УБ-132 (1 шт.) - 0,1.

 Подготовка приемника к первому включению

1. Присоединить провод заземления к клемме "3" приемника или в случае отсутствия таковой к клемме "+ С -4".
2. Присоединить антенну к специальной однополюсной штепсельной вилке, прилагаемой к приемнику.
3. Присоединить к приемнику батарею накала 4-5 В.

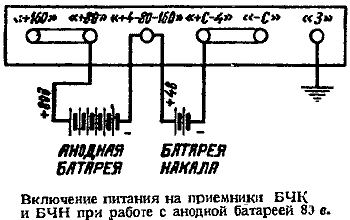

4. При работе с анодной батареей 80 В замкнуть накоротко перемычкой клеммы "- С" и "+С -4", а при работе с анодной батареей 160 В снять перемычку с зтих клемм (см. рис.).

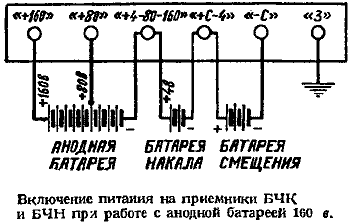

5. При работе с анодной батареей 160 В присоединить к клеммам "- С" и "+С -4" батарею сеточного смещения напряжением 3-4 В (см. рис.).
6. При работе с анодной батареей 80 В замкнуть накоротко перемычкой клеммы "+80" и "+160" (см. рис.), а при работе с анодной батареей 160 В снять перемычку с зтих клемм (см. рис.).
7. Присоединить анодную батарею.
8. Проверить правильность присоединения батарей и их полярность.
9. Включить в приемник громкоговоритель или головной телефон путем вставления его вилки в гнезда 22 или 24 в зависимости от того, с одним или с двумя каскадами усиления низкой частоты предполагается вести прием.
10. Ручку реостата или реостатов накала повернуть против часовой стрелки до отказа.
11. Вставить лампы в гнезда. В случае применения в оконечном каскаде лампы УБ-132 (или УО-3) последняя вставляется в гнезда крайней правой панели.

Включение

12. Вращая ручку реостата накала, установить нормальный накал ламп.
14. Проверить способность приемника к генерации, быстро поворачивая лимб обратной связи (правый на наклонной панели), после чего повернуть этот лимб против часовой стрелки до отказа.

Настройка

15. Вставить специальную однополюсную штепсельную вилку с присоединенным к ней антенным проводом в гнездо, расположенное слева на верхней панели, снабженное следующей надписью: для приема станции, работающей на волне до 500 м - "A1", для приема станции, работающей на волне 500-1000 м - "'А2", для приема станции, работающей на волне 800-1750 м -"А3", для приема станции, работающей на волне 1000-1850 м "А4".
16. Медленно вращать лимб ротора антенного вариометра (левый на наклонной панели) и при помощи верньера или барабана (в центре наклонной панели) роторы переменного конденсатора и вариометра сеточного контура детекторной лампы (для краткости мы его будем называть верньером замкнутого резонансного контура) до тех пор, пока не будет услышана передача желаемой станции. При приеме громко слышимой (например местной) станции лимбом обратной связи (правым на наклонной панели) можно не оперировать; при приеме слабо слышимой станции лимб обратной связи следует держать в таком положении, при котором приемник находится на грани возникновения генерации, т.е. одновременно с вращением лимба антенного вариометра и ручки веньера замкнутого контура следует производить регулировку обратной связи, вращая первый лимб. (Если передача не будет услышана, можно поступить так, как указано в п. 20.)

Примечание. Лимб антенного вариометра и барабан верньера замкнутого резонансного контура во время настройки должны все время находиться в таком положении, при котором антенный контур и резонансный контур цепи сетки детекторной лампы находятся в положении резонанса, определяемом наибольшим уровнем шумов слышимых в головном телефоне или громкоговорителе.

17. Громкость приема изменяется от числа работающих каскадов усиления низкой частоты в соответствии с п. 9.
18. Не следует производить регулировку громкости реостатом накала, т.е. путем изменения напряжения накала ламп. Увеличение накала выше номинального обычно не дает увеличения громкости, а приводит только к сокращению срока службы электронных ламп. Значительное уменьшение накала может вызвать искажения радиоприема.
19. Не следует уменьшать громкость передачи путем расстройки контуров, так как при этом могут появиться помехи от других станций.
20. В некоторых случаях, при настройке иа дальнюю или маломощную станцию согласно п. 16, передача желаемой станции вовсе не слышна, даже при приеме с двумя каскадами усиления низкой частоты. В этом случае для облегчения настройки следует повернуть в направлении движения часовой стрелки лимб обратной связи до возникновения генерации и, вращая ручку верньера замкнутого контура и антенного вариометра, соблюдая условий, указанные в примечании к п. 16, обнаружить станцию по характерному свисту, возникающему в телефонных трубках или громкоговорителе.

Обнаружив станцию, продолжая вращать ручку верньера, следует добиться нулевых биений и затем уменьшить обратную связь вращением лимба обратной связи против часовой стрелки до такого положения, при котором передача будет слышна без хрипов и искажений. Уменьшая обратную связь, следует одновременно подстраивать замкнутый контур приемника вращением верньерной ручки.

Отстройка от мешающих станций

21. Помехи приему от других станций можно иногда уменьшить:
а) более точно настраивая контуры на волну принимаемой станции,
б) увеличивая обратную связь.

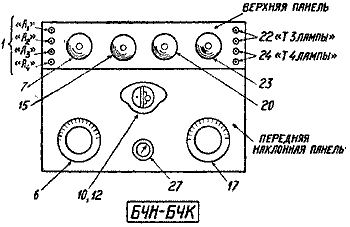

 Назначение и данные деталей

Первый антенный контур

1 - гнезда штепсельные для включения антенны: "А1" - при приеме волн до 500 мл, "А2" - 500 - 1000 м, "A3" - 800 - 1750 м и "А4" - 1000 - 1850 м.
2 - клемма для присоединения заземления (имеется не у всех приемников), в случае ее отсутствия заземление присоединяется к клемме 26 "+С - 4".
3 - конденсатор емкостью 55 пФ, включаемый в антенную цепь последовательно при приеме волн до 500 м.
4 - конденсатор емкостью 330 пФ, включаемый в антенную цепь последовательно при приеме волн 500 - 1000 м.
5 - конденсатор емкостью 550 пФ, включаемый в антенную цепь параллельно при приеме волн 1000 - 1850 м.
6 - вариометр для плавной настройки антенного контура; обмотка статора 66 витков ПЭ 0,2 на пресшпановом цилиндрическом каркасе диаметром 73 мм и длиной 25 мм; обмотка ротора 60 витков ПЭ 0,2 на деревянном цилиндре диаметром 65 мм и длиной 25 мм.

Каскад усиления высокой частоты и второй контур

7 - лампа ПТ-2 или У.Б-110 (или УБ-107).
8 - первая анодная катушка лампы 7, индуктивно связанная с вариометром настройки второго контура обратной связи; намотка 35 витков на общем каркасе со статором вариометра 10.
9 - вторая анодная катушка лампы 7, индуктивно связанная с катушкой индуктивности второго контура 11; намотка 20 витков на общем с катушкой 11 цилиндре из пресшпана, диаметром 73 мм.
10 - вариометр настройки второго резонансного контура; обмотка статора 04 витка на цилиндрическом каркасе из пресшпана диаметром 73 мм; обмотка ротора 70 витков на цилиндрическом каркасе диаметром 65 мм, вращающемся внутри статора; ротор имеет общую ось с ротором конденсатора 12, вращаемую при помощи верньерного устройства.
11 - катушка индуктивности второго резонансного контура, индуктивно связанная с катушками 16 и 17; обмотка 22 витка на общем с катушкой 9 цилиндрическом каркасе диаметром 73 мм из пресшпана.
12 - прямоволновый конденсатор переменной емкости около 570 пФ для настройки второго резонансного контура; ротор конденсатора имеет общую ось с ротором вариометра 10, вращаемую при помощи верньерного устройства.

Детекторный каскад

13 - конденсатор гридлика - 165 пФ.
14 - сопротивление гридлика - со 2 МОм.
15 - лампа ПТ-2 или УБ-110 (или УБ-107).
7б - неподвижная катушка обратной связи 13 витков, намотанная на общем каркасе со статором вариометра 10 и катушкой 8.
17 - подвижная катушка обратной связи, вращающаяся внутри каркаса катушек 11 и 9; обмотка 36 витков на цилиндрическом кар­касе диаметром 65 мм.
18 - междуламповый трансформатор для связи анодной цепи детектора с цепью сетки первого каскада усиления низкой частоты: сердечник Ш-образный; каркас односекционный; I обмотка 4800 витков ПЭ 0,08; II обмотка 14 400 витков ПЭ 0,08; коэффициент трансформации 1:3.
19 - блокировочный конденсатор 1100 пФ I обмотки трансформатора 18.

Первый каскад усиления низкой частоты

20 - лампа ПТ-2 или УБ-107.
21 - междуламповый трансформатор связи между первым и вторым каскадом усиления низкой частоты; сердечник Ш-образный; каркас односекционный; I обмотка 5500 витков ПЭ 0,08; II обмотка 11 000 витков ПЭ 0,08; коэфициент трансформации 1 : 2.
22 - гнезда штепсельные для включения телефона в анодную цепь лампы первого каскада усиления низкой частоты.

Второй каскад усиления низкой частоты

23 - лампа ПТ-2, УБ-107 или УБ-132.
24 - гнезда для включения телефона или громкоговорителя в анодную цепь лампы второго каскада усиления низкой частоты.
25 - блокировочный конденсатор 5500 пФ к гнездам 24.

Цепи питания

26 - клеммы для присоединения источников питания. В случае отсутствия в приемнике специальной клеммы для присоединения заземления, провод заземления присоединяется к клемме "+С - 4".
27 - реостат накала 10 Ом, общий для всех ламп.
28 - блокировочный конденсатор источника анодного напряжения - 0,5 мкФ 400 В.
