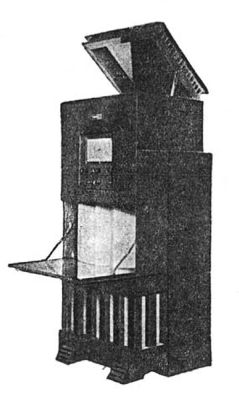

Радиола "ЦРЛ-8"

Радиола "ЦРЛ-8" разработана в конце 1936 года, выпуск намечался на 1937 год на Ленинградском заводе имени Казицкого.

Радиола "ЦРЛ-8" разработана на базе радиоприёмника ''ЦРЛ-8'' (разработки Центральной  Радио-Лаборатории Главэспрома, модель № 8 ). представляет собой радиовещательный приёмник  супергетеродинного типа в комбинации с электро-граммофоном,  динамическим громкоговорителем и выпрямителем. Все смонтировано в общем футляре.   Приёмник предназначен для питания от переменного тока напряжением 110, 120 или 220 в.

Приёмник перекрывает диапазоны волн:  17...30 м, 30...60 м, 200...550 м и 714...2000 м, т.е.  приёмник относится к группе всеволновых  приёмников.  Лабораторные образцы приёмника дают равномерную чувствительность не менее  40...50 мкв на всех  диапазонах.

Усиление на принимаемой частоте приёмника осуществляется одним  каскадом,  работающим с высокочастотным пентодом - СО-182. Роль гетеродина, первого детектора и смесителя выполняет пентагрид типа - СО-183.  Усиление на промежуточной частоте осуществляется  одним  каскадом,  работающим  с высокочастотным пентодом  СО-182. После усиления ПЧ, сигналы подаются на диодную часть  двойного диод-триода типа СО-185, которая производит выпрямление сигналов. Полученное в результа те выпрямления напряжение промежуточной частоты подается  на  управляющую сетку трнодной части той же лампы и усиливается.  Далее усиление низкой частоты производится 2 трёхэлектродными лампами СО-118 и низкочастотным пентодом СО-187 работающим в оконечном каскаде. В р-приёмнике имеется устройство для автоматической регулировки громкости,  работающее от  тока  диодной части лампы - СО-185.

Литература:

  1. Радиоприёмник "ЦРЛ-8"
  2. Cправочник Р. Малинина.
