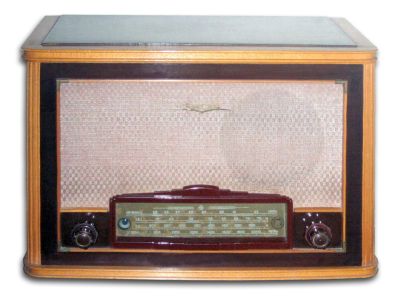

Радиола "Чайка-53"

Выпускалась Новосибирским заводом "Электросигнал" с 1953 года.

Радиола состоит из 6-тилампового приёмника, объединённого в настольном корпусе с универсальным ЭПУ. В ЭПУ применён асинхронный двигатель ДАГ-1 с фрикционным
замедлением и пьезоэлектрический звукосниматель ЗПУ-1.

Диапазоны:

  • ДВ - 150...415 кгц.
  • СВ - 520..1600 кгц.
  • КВ-1 3,95..7,5 мгц.
  • КВ-2 9,7..12 мгц.

Технические характеристики:

  • Чувствительность 200 мкв в ДВ, СВ диапазонах и 300 мкв в КВ.
  • Избирательность 26 дб в диапазонах ДВ и СВ, 18 дб в КВ.
  • По зеркальному каналу 20/12 дб. КНИ 7%.
  • Полоса воспроизводимых звуковых частот при работе ЭПУ 100...5000 гц, приёмника 100..4000 гц.
  • Потребляемая мощность при работе ЭПУ 90 вт, приёме 75 вт.
  • Габариты - 520х340х370 мм.
    Масса 18 кг.

Указатель настройки служит и указателем включенного диапазона. Он выполнен в виде яркого светового пятна перемещаю щегося по шкале при вращении ручки настройки. Конструктивно это подвижная каретки с 4 щелями на уровне шкал. При переключении диапазонов, переключаются и лампочки в каретке и загорается та, которая соответствует включенному диапазону. Был и вариант радиолы с традиционной механической стрелкой, а шкала как обычно освещалась лампочками. Переход с приёма на воспроизведение грамзаписи, осуществляется в 5-м положении переключателя диапазонов.

Литература:

  1. Описание радиолы "Чайка-53" в книге Е.А. Левитина (Электрическая схема без каретки с лампочками)
  2. Описание радиолы "Чайка-53"  в Радио №2 за 1955 г (Электрическая схема с кареткой и лампочками)
