Радиоприемник "ДВ-3"

Детекторный радиоприёмник "ДВ-3" (Детекторный, Вещательный, 3 модель) серийно выпускался Московским заводом МЭМЗА треста точной механики и Нижегородский телефонным заводом с 1927 года.

 Приемник расчитан на приём местных и мощных дальних радиовещательных станций в диапазоне 350...1750 м. Приёмник снабжён наклеенной на боковины футляра инструкцией и принципиальной схемой. В более поздних выпусках приемника инструкция была напечатана в прилагаемой брошюрке. На верхней крышке у приёмника помещаются две пары гнёзд для детектора и телефона, три клеммы для антенны и заземления, ручка вариометра со шкалой в градусах от 0 до 180° (0...100°), а также два коммутатора, антенного и детекторного контуров с контактами. Настройка на вещательную радиостанцию осуществлялось комбинацией подключения антенны и ручками с надписями настройка, а громкость приёма и селективность ручкой связь.

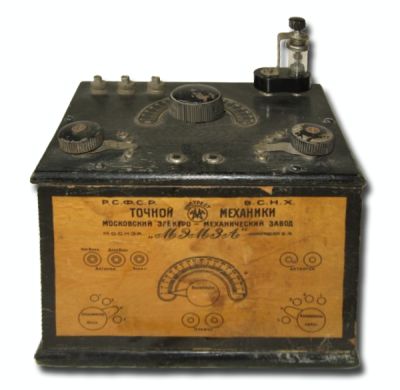

 Радиоприемник "ДВ-3"

Литература:

1. Описание и схема приёмника "ДВ-3"
