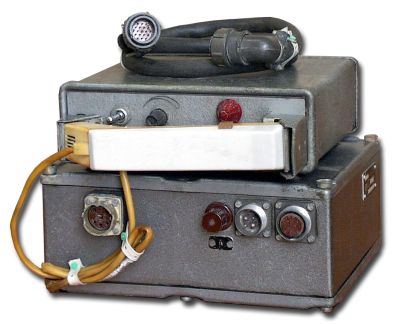

Радиостанция "50РТМ-А2-ЧМ"

УКВ-ЧМ радиостанция "50РТМ-А2-ЧМ" выпускалась Воронежским заводом "Электросигнал" с 1974 год

Симплексная радиотелефонная мобильная абонентская станция ''50РТМ-А2-ЧМ'' по своим электрическим параметрам соответствуют II классу радиостанций РТМ-А2-ЧМ ГОСТ 12252-66 - ''Радиостанции народнохозяйственной низовой УКВ радиосвязи с частотной и фазовой модуляцией'' и предназначены для организации беспоисковой и бесподстроечной телефонной радиосвязи, в различных отраслях народного хозяйства. Радиостанции 50РТМ-А2-ЧМ служат для организации беспоисковой и бесподстроечной телефонной радиосвязи с радиостанциями - 51РТМ-А2-ЧМ, 65РТС-А2-ЧМ, а также между собой в условиях среднепересеченной местности, в любое время года и суток.

Ориентировочная дальность связи радиостанций 50PTM-A2-4M и 67РТМ-А2-ЧМ между собой, от 8 до 16 км, с 51РТС-А2-ЧМ 15...30 км, с 65РТС-А2-ЧМ - 15...30 км. Радиостанции 50РТМ-А2-ЧМ и 67РТМ-А2-ЧМ работают на одной фиксированной частоте в диапазоне от 33 до 46 МГц, с разносом частоты через 25 кГц.

Технические характеристики:

  • Выходная мощность передатчика на эквиваленте антеннны 9...12 Вт.
  • Максимальная девиация частоты передатчика - 6 кГц.
  • Чувствительность приёмника при соотношении сигнал/шум 20 дБ не хуже 1,5 мкВ.
  • Выходная мощность приёмника: на телефоне 1 мВт, на головке громкоговорителя 0,7 Вт.
  • Регулятор шумоподавителя обеспечивает установку порога чувствительности 2 мкВ.
  • Потребление тока радиостанцией 50РТМ-А2-ЧМ, от аккумулятора при номинальном напряжении 12,6 В не более: в режимах ; ''дежурный приём'' - 0,4 А, в режиме ''приём'' - 0,6 А, в режиме ''передача'' - 3,6 А.

Литература:

  1. Описание радиостанции (PDF).
