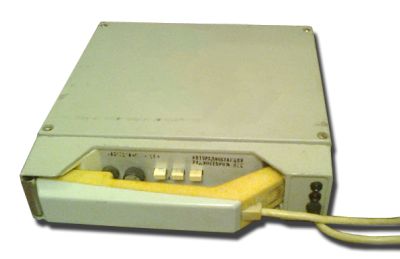

Радиостанция "Лен-В"

Автомобильная cимплексная радиостанция "Лен-В" 1P21B-3 предназначена для обеспечения бесподстроечной, беспоисковой, двухсторонней симплексной радиосвязи абонентов между собой, со стационарными, диспетчерскими радиостанциями комплекса "Лен", с абонентами производственной автоматической телефонной сети через диспетчерскую радиостанцию 1Р21С-5А, а так же с радиостанциями других типов, отвечающих требованиям ГОСТ 12252-86 и имеющих одинаковые частоты связи и вызова. Изготовитель: ООО ПКФ "ВЭЛС", г.Воронеж

 Используется для работы на подвижных объектах (автомобилях, тракторах и др.). Питание осуществляется от источника постоянного тока (аккумулятора), напряжением 12 В (+30%, -10%) с заземленным минусом.

Комплект поставки:

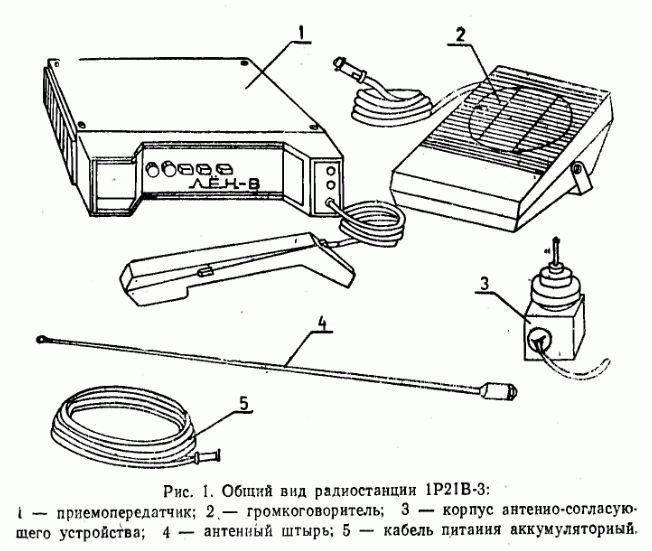

Общий вид радиостанции "Лен-В"

Технические характеристики

  • Диапазон частот: 33-48,5 и 57-57,5 МГц
  • Количество рабочих каналов: 1-8 каналов
  • Шаг сетки частот: 25 кГц
  • Разнос частот между крайними каналами: 200 кГц
  • Тип излучения: FM
  • Диапазон рабочих температур: -25 ~ +55° С
  • Напряжение питания: 12 В (+30% / -10%)
  • Потребляемая мощность: дежурный режим 3 Вт, прием 6,5 Вт, передача 35 Вт
  • Дальность связи: от 15 до 45 км
  • Выходная мощность: 8-15 Вт
  • Время непрерывной работы на передачу: не более 15 мин.
  • Коэффициент нелинейных искажений: не более 5%
  • Чувствительность приемника: не хуже 0,5 мкВ при 12 дБ SINAD

Габаритные размеры

  • корпус УАС: 65 х 65 х 135 мм
  • штырь УАС: 28 х 1600 мм
  • приемопередатчик: 250 х 270 х 65 мм
  • громкоговоритель: 120 х 120 х 60 мм

Вес

  • корпус УАС: 0,65 кг
  • штырь УАС: 0,3 кг
  • приемопередатчик: 3,2 кг
  • громкоговоритель: 1,0 кг

Конструктивное исполнение радиостанции "Лен" 1P21B-3 обеспечивает защиту от пыли, брызг, коррозии и механических повреждений.

Для ремонта радиостанций по отдельному заказу выпускаются:

  • ЗИП ремонтный, содержащий блоки радиостанций (1 комплект на 50 радиостанций);
  • ЗИП групповой, содержащий набор сборочных единиц, деталей и радиоэлементов (1 комплект на 10 радиостанций).

Альбом фотогалереи

Литература:

  1. Принципиальная схема радиостанции "Лен-В" - часть 1, часть 2
  2. Принципиальная схема и спецификация
  3. Принципиальная схема и спецификация (GIF)
  4. Радиостанция "Лен-В" 1Р21В-3. Руководство по эксплуатации
