Радиола "Казань"

Сетевая ламповая радиола "Казань" выпускалась Казанским заводом "Радиоприбор" с 1956 года

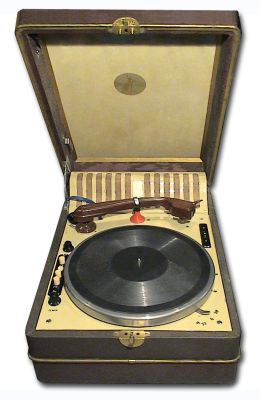

В начале 1956 года в советских магазинах радиотоваров появилась новинка - переносная радиола ''Казань''. Внешне и размерами она напоминает обычный патефон. Небольшой изящный чемоданчик с ручкой для переноски, который заключает в себе радиоприёмник и электропроигрыватель с усилителем и двумя громкоговорителями. Электрическая схема радиолы собрана на пяти радиолампах, включая усилитель НЧ, приёмную часть и выпрямитель. Радиоприёмник имеет фиксированные настройки на три программы центрального вещания, переключение программ кнопочное. Имеется и возможность перестройки, для приёма местных радиостанций в пределах длинно или средневолнового диапазонов Радиолу так же можно использовать для работы с магнитофонными приставками ''МП-1'' и ''Волна''. Отдельные узлы радиолы смонтированы на металлической панели, вставляемой в ящик. Два громкоговорителя 1-ГД-6 установлены внутри ящика. В радиоле применён супергетеродинный радиоприёмник, работающий на лампах 6А7, 6Б8С, 6Н9С, 6П6С, в выпрямителе работает кенотрон 6Ц5С. В диапазоне ДВ - 1000...1700 м, возможен приём передач двух радиостанций первой программы центрального радиовещания. При работе на первом участке диапазона СВ - 410...550 м можно принимать передачу двух радиостанций второй программы, а при приёме на втором участке СВ диапазона - 260...375 м - двух станций третьей программы. Перестройка в пределах каждого диапазона - осуществляется путем изменения посредством альсиферовых сердечников индуктивности катушек входных и гетеродинных контуров. Для перестройки любого диапазона на нужную радиостанцию необходимо снять граммдиск, включить приёмник и нажав кнопку соответствующего диапазона, отвернуть стопорную гайку закрепляющую ось с альсиферовым сердечником и вращая ось, добиться приема нужной радиостанции. После этого необходимо завернуть стопор гайку и поставить диск на место. В качестве антенны используется осветительная сеть один провод которой соединяется со входом приёмника, через конденсатор. Установка для проигрывания грампластинок состоит из электромагнитного звукоснимателя типа УЭЗ-1 и асинхронного двигателя типа ДАГ. Для включения проигрывателя необходимо нажать кнопку ГЗ переключателя. При этом отключается высокочастотная часть приёмника и включается звукосниматель. От питающей сети радиола потребляет 70 вт, приёмник 40 вт. Диапазон частот эффективно воспроизводимых своей акустической системой 120...6000 Гц при прослушивании грамзаписи и 120...4000 при приёме радиовещательных станций.

Габариты радиолы 300х560х220 мм.

Масса 11 кг.

Литература:

  1. Описание радиолы "Казань" в журнале Радио № 9 за 1956 год.
