Радиола "Казань-57"

Выпускалась Казанским заводом Радиоприбор с 1957 г.

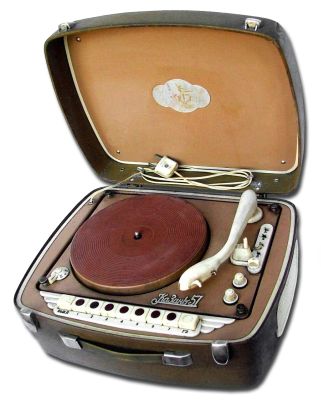

Переносная радиола представляет собой четырехламповый приемник, оформленный вместе с электропроигрывателем в футляре чемоданного типа.
Управление радиолой - ручки и кнопочный переключатель - вынесены на панель.

Проигрывающее устройство состоит из электродвигателя типа ЭДГ-1 и пьезокерамического звукоснимателя типа ЗПК с двумя корундовыми иглами - для обычных и долгоиграющих пластинок.

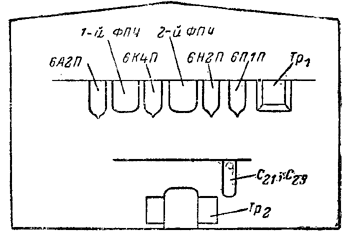

Расположение ламп и основных узлов па шасси радиолы "Казань-57"

Расположение ламп и основных узлов па шасси радиолы "Казань-57"

Габарит радиолы 380х300х160 мм, вес 8,2 кг.

Радиола имеет следующие каскады:

  1. Преобразователь частоты на лампе 6А4П.
  2. УПЧ на лампе 6К4П.
  3. Предварительный УНЧ па лампе 6Н2П.
  4. Оконечный усилитель на лампе 6П14П.
  5. Выпрямитель на кенотроне 6Ц4П.

В качестве детектора сигнала и АРУ в радиоле использован полупроводниковый диод типа Д2Д.

Выпрямитель селеновый типа АВС-120-270.

Диапазон принимаемых частот:

Длинные и средние волны. Границы фиксированных настроек:

Для длинных волн:

  • кнопка 1 - 150 - 210 кГц (2000 - 1413 м);
  • кнопка 2 - 210 - 295 кГц (1413 - 1015 м);
  • кнопка 3 - 295 - 415 кГц (1015 - 723 м).

Для средних волн:

  • кнопка 4 - 520 - 700 кГц (577 - 428 м);
  • кнопка 5 - 700 - 930 кГц (428 - 323 м);
  • кнопка 6 - 930 - 1220 кГц (323 - 246 м);
  • кнопка 7 - 1220 - 1600 (246 - 187,5 м).

Промежуточная частота 465 кГц.

Основные технические данные:

Чувствительность не хуже 500 мкВ, с гнезд звукоснимателя 0,25 В.

Выходная мощность 1 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме - 30 Вт, при проигрывании пластинок 40 Вт.

Принципиальная схема

Приемник допускает прослушивание радиостанции только на определенных фиксированных частотах. Настройку на выбранную радиостанцию производят перемещением внутри катушек сердечников из карбонильного железа.

В качестве антенны используется осветительная сеть, связанная через конденсатор C1 со входом приемника. Предусмотрена возможность приема на внешнюю антенну. При ее включении внутренняя антенна (т.е. электросеть) отключается от входа.

Усилитель низкой частоты охвачен отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и подается в цепь катода лампы 6Н2П. Оконечный каскад дополнительно охвачен отраиительиой обратной связью по току.

Выпрямитель селеновый; он работает по мостовой двухполупериоднои схеме. Для компенсации фона в оконечном каскаде применена специальная схема.

Детали:

Выходной трансформатор. Первичная обмотка имеет 3235+265 витков провода ПЭЛ 0,14, вторичная - 100 витков провода ПЭЛ 0,64. Сердечник собран из пластин Ш-12; толщина набора 25 мм.

Трансформатор питания. Сетевая обмотка содержит 1210+910 витков провода ПЭЛ 0,31, повышающая обмотка - 1800 витков провода ПЭЛ 0,2, обмотка накала - 69 витков провода ПЭЛ 1,0; экранирующая обмотка состоит из одного слоя провода ПЭЛ 0,2. Сердечник собран из пластин Ш-18; толщина набора 30 мм.

Громкоговоритель типа 1ГД-9, звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - С.149, 150, 151.
  2. Журнал "Радио" №7 1958 год.
  3. Принципиальная схема радиолы "Казань-57"
