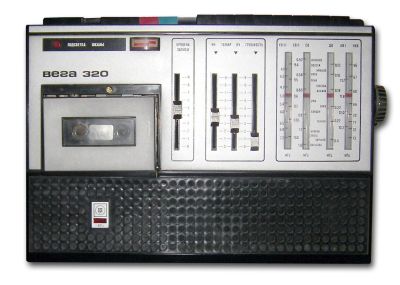

Магнитола "Вега-320"

Магнитола "Вега-320" серийно выпускалась Бердским радиозаводом с начала 1976 года.

Магнитола разработана на базе магнитолы ''Форум-301''.  Магнитола состоит из всеволнового шестидиапазонного радиоприёмника и односкоростной магнитофонныой панели III класса типа МП-305 производства Томского РТЗ. В 1977 году на Томском радиотехническом заводе выпускалась  радиола "Томь-305", полностью повторяющая магнитолу "Вега-320" - обе модели совершенно одинаковы по схеме и конструкции, а различные наименования обусловлены выпуском моделей на разных заводах. В отличие от базовой модели, в усилителе ПЧ - AM тракта новых магнитол используются не резонансные контуры, а пьезокерамический фильтр; двухкаскадный усилитель ПЧ совмёщенного AM-ЧМ тракта дополнен каскадом на микросхеме с новой цепью АРУ. В усилитель нч введены раздельные регуляторы тембра по высшим и низшим звуковым частотам и добавлен каскад НЧ на 2 транзисторах. Для питания от электрической сети магнитола имеет встроенный выпрямитель. Магнитофонная панель рассчитана для работы со стандартной малогабаритной кассетой МК-60. Скорость магнитной ленты - 4,76 см/с, коэффициент детонации 0,4%. Относительный уровень помех в канале воспроизведения -43 дБ.

В магнитоле установлена динамическая головка 1ГД-37 вместо 0,5ГД-30, которая применялась в магнитоле ''Форум-301''. Номинальная выходная мощность магнитолы 0,3 Вт, максимальная 0,8 Вт. Диапазон воспроизводимых частот на линейном выходе - 63...10000 Гц, а диапазон частот воспроизводимых встроенным громкоговорителем при работе магнитофона и приёмника в диапазоне УКВ - 200...7100 Гц. В остальных диапазонах 200...3550 Гц. Магнитола питается от электрической сети 127 или 220 вольт или от шести элементов А-343. Наружные габариты магнитолы 300х375х100 мм, вес не более 5 кг. Розничная цена 230 руб.

Литература

  1. Описание магнитолы "Вега-320" в журнале "Радио" №5 за 1976 г.
  2. Описание обоих магнитол в справочнике Н.В.Анисимова.
  3. Описание магнитолы в справочнике БДС
