Магнитола "Миния"

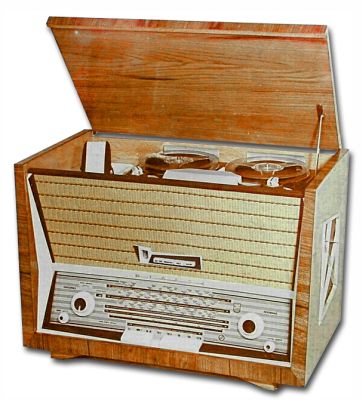

Ламповая магнитола 1 класса "Миния" выпускалась Каунасским радиозаводом с 1962 года

Магнитола "Миния" представляет собой модифицированный вариант магнитолы "Вайва". Она состоит из восьмилампового пятидиапазонного приемника и магнитофонной панели "Эльфа-21" или "Вильняле". В разных источниках приведены разные типы магнитофонных панелей для магнитолы "Миния": складывается впечатление, что авторы справочников путают модели магнитолы и в более ранние модели магнитолы переносят магнитофонные панели от более поздних [http://radioelbook.qrz.ru/kurbat_3ed/kurbatov_143.djvu]. Описания всех аппаратов линейки "Миния" - "Миния-2", "Миния-3", "Миния-4" будут представлены позже, по мере готовности графических материалов.
В приемнике магнитолы Миния применен печатный монтаж.

Акустическая система аналогична примененной в "Вайве".

Магнитофонная панель имеет две скорости (в первой партии магнитол - одну). Длительность записи и воспроизведения при скорости ленты 19,05 см/сек и двухдорожечной записи около 1 ч, при скорости 9,53 см/сек около 2 ч.

 Конструкция

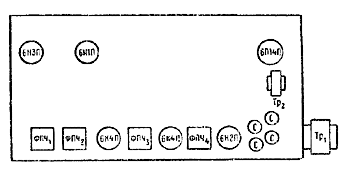

Расположение ламп и основных узлов па шасси магнитолы "Миния".

Расположение ламп и основных узлов па шасси магнитолы "Миния".

Габарит магнитолы 622х435х375 мм, вес 25 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. Преобразователь частоты для диапазонов ДВ, СВ и КВ и первый каскад УПЧ для УКВ диапазона на лампе 6И1П.
  3. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  4. Комбинированный АМ и ЧМ детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-120-270.

Магнитофонная панель имеет каскады:

  1. УНЧ1 на лампе 6Ж32П.
  2. УНЧ2 на лампе 6Н23П.
  3. Генератор стирания и подмагничивания на лампе 6Н2П (или EL-84).
  4. Индикатор уровня записи на лампе 6Е1П.

Основные технические данные:

Чувствительность в УКВ диапазоне не хуже 10 мкВ, в диапазоне коротких волн не хуже 200 мкВ, в остальных диапазонах не хуже 150 мкВ.

Избирательность в диапазоне УКВ при расстройке на +-250 кГц не менее 30 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 50 дБ.

Частотная характеристика: полоса пропускания тракта магнитолы при приеме радиостанций в диапазоне УКВ 80 - 10000 Гц, в других диапазонах 80 - 4000 Гц. Полоса пропускания низкочастотного канала 80 - 10000 Гц.

Выходная мощность: 2 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиопередач не превышает 80 Вт, а при работе магнитофонной панели - 125 Вт.

Принципиальная схема

По сравнению с магнитолой "Вайва" принципиальных изменений в схеме трактов нет. Незначительные изменения внесены в схему тонрегистра УНЧ. Число каскадов УНЧ и принцип регулировки усиления высших и низших частот оставлены без изменений. Изменения коснулись, в основном, конструкции и схемы магнитофонной части магнитолы.

Детали:

Выходной трансформатор: Первичная обмотка содержит 3500 витков провода ПЭЛ 0,12, вторичная - 65+65 витков провода ПЭЛ 0,59.

Трансформатор питания. Сетевая обмотка содержит 248+334+92 витков провода ПЭЛ 0,44, вторичная обмотка - 690 витков провода ПЭЛ 0,23 и 38+19 витков провода ПЭЛ 0,86.

Громкоговорители типа 2ГД-7 имеют звуковые катушки по 62 витка провода ПЭЛ 0,10 (сопротивление постоянному току 3,4 Ом); 1ГД-18 имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



 Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967 (стр. 261 - 263).
  2. Курбатов Н.В., Яновский Е.Б. "Справочник по магнитофонам". Издание 3-е, исправленное и дополненное. МРБ. Выпуск 745. М.: "Энергия", 1970 (стр. 141 - 143).
  3. Гладышев Г.И. "Магнитофоны". Справочник. 2-е издание. Киев: "Наукова думка", 1970 (стр. 214 - 216).
  4. Описание магнитолы и её электрические схемы в журнале Радио № 3 за 1965 год.
  5. Принципиальная схема магнитолы "Миния"
john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Магнитола "Миния" (магнитофонная панель "Эльфа-25")

Конструкция

Магнитола "Миния" собрана в деревянном, декоративно оформленном ящике. Под верхней откидывающейся крышкой расположена магнитофонная панель "Эльфа-25". На ней расположены два подкатуиника, блок головок, закрытый защитной крышкой с прорезью для ленты, ручки регулятора громкости (а также уровня записи) и тембра.

Управление панелью клавишное. Клавиши переключения рода работы выведены на верхнюю панель магнитолы. На передней стенке магнитолы расположен клавишный переключатель диапазонов приемника, регулятор громкости, регулятор тембра (раздельный по низким и высоким звуковым частотам).

Электродинамические громкоговорители расположены: два широкополосных типа 2ГД-7 на передней панели и два эллиптических высокочастотных типа 1ГД-18 на боковых стенках ящика.

На задней стенке шасси находятся гнезда для подключения наружной антенны, заземления, УКВ антенны, внешнего громкоговорителя, гнезда для подключения внешнего усилителя НЧ к выходу магнитофона, гнездо для подключения приставки, служащей для воспроизведения стереофонических радиопередач.

На передней пшели размещаются клавиши включения оптического: индикатора настройки и скачкообразного регулятора тембра.

Магнитофонный усилитель записи и воспроизведения выполнен в виде отдельного блока без оконечного усилителя и выпрямителя, общих для радиоприемника и магнитофона. Конструкция магнитофонной панели и лентопротяжного механизма "Эльфа-25" такая же, как в магнитофоне "Айдас".

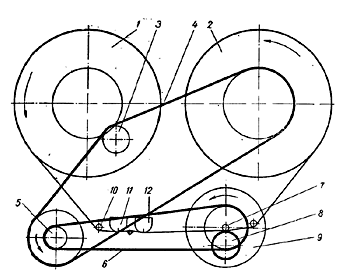

 Кинематическая схема лентопротяжного механизма магнитофонной панели "Эльфа-25"

Кинематическая схема лентопротяжного механизма магнитофонной панели "Эльфа-25":

1 - натяжной промежуточный ролик; 2 - левый узел; 3 - большой резиновый пассик; 4 - правый узел; 5 - лента; 6 - электродвигатель со шкивом; 7 - направляющие стойки; 8 - малый резиновый пассик; 9 - стирающая головка; 10 - универсальная головка; 11 - прижимный ролик; 12 - маховик ведущего узла; 13 - ведущий вал со шкивом.

Габарит магнитолы 622х416х388 мм, вес 26 кг.

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания, оконечный усилитель НЧ на лампе 6П14П.
  4. Индикатор уровня записи на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

Выпрямитель для питания накала первой лампы - 4-х диода ДГ-Ц21.

Основные технические данные:

  • Чувствительность: не хуже 3 мВ от микрофона, 200 мВ от звукоснимателя.
  • Рабочий диапазон частот: 40-12 000 Гц.
  • Относительный уровень шумов: не хуже -38 дБ.
  • Коэффициент нелинейных искажений: не белее 5%.
  • Коэффициент детонации: звука не более 0,4%.
  • Частота генератора тока подмагничивания: 55 кГц.
  • Выходная мощность: 2,0 Вт.

Неисправности лентопротяжного механизма:

Одной из неисправностей механизма является обрыв или соскальзывание резиновых шейков со шкива. Для замены малого пассика лентопротяжный механизм вынимают из корпуса, пассик снимают со шкива двигателя и маховика и заменяют новым. Для замены большого пассика нужно предварительно снять маленький пассик, затем снять большой пассик со шкивов механизма и двигателя; поставить новый большой пассик, затем на шкив мотора надеть маленький.

Если лента не перематывается на катушку, следует подтянуть тросик при помощи регулировочного винта.

При неисправности боковых узлов возможны детонация, плохая подмотка и перемотка ленты. Для устранения этих неисправностей необходимо снять правый и левый узлы, разобрать их, прочистить поверхности шкивов и дисков, при необходимости заменить изношенную фетровую шайбу.

Увеличение детонации возможно также при ослаблении или поломке плоской пружины рычага прижимного ролика. Сломанную пружину следует заменить и отрегулировать узел прижимного ролика.

Детали:

Электродвигатель типа КД-2 асинхронный, однофазный, конденсаторный двигатель с короткозамкнутым ротором, питание от сети переменного тока частотой 50 Гц, напряжением 127 В, скорость вращения 1440 об/мин, мощность на валу 7 Вт.

Головка ГУ: число витков обмотки 2х1000 ПЭВ-2 0,05, индуктивность 1 Гн. Рабочий зазор 5 мк.

Головка ГС: число ветков обмотки 250 ПЭВ-2 0,15, индуктивность 5 мГн. Ширина переднего зазора обмотки 10 мк.

Катушка L1: обмотка I - 156 + 82 витков ПЭВ 0,23; обмотка II - 27 витков ПЭЛШО 0,23.



Принципиальная схема магнитофонной панели "Эльфа-25"
