Переносной ламповый радиоприёмник "Воронеж"

Переносной ламповый радиоприёмник "Воронеж" выпускался Воронежским радиозаводом с 1951 года.

Переносной пятиламповый супергетеродинный радиоприёмник ''Воронеж'' - предназначен для приёма радиовещательных станций в диапазонах ДВ,СВ и КВ (24,8...50,8 м). Приём возможен в переносном и стационарном вариантах, питание при этом осуществляется от сухих батарей или от сети переменного тока с напряжением 110, 127 или 220 в. В стационаре приём осуществляется на внешнюю антенну, а в переносном варианте и только в диапазонах ДВ, СВ на рамочные антенны расположенные внутри футляра. В преобразователе работает гептод 1А1П, в УПЧ - два пентода 1К1П, в детекторе и предусилителе НЧ диод-пентод 1Б1П; оконечная ступень УНЧ работает на пентоде 2П1П. В приёмнике применен динамический громкоговоритель типа 0,5ГД3.

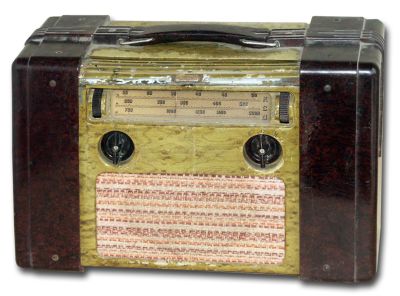

Анодная батарея БАС-Г-120-С-0,45, батарея накала БНС-1,5. Общая потребляемая мощность от этих батарей при отсутствии сигнала 1,3 вт и при громкой передаче - 1,8 вт. В стационаре питание производится от блока питания расположенного в приёмнике. Потребляемая мощность при этом 8 вт. Чувствительность на ДВ, СВ 400 мкВ, КВ 500 мкВ. Номинальная выходная мощность 0,1 вт при кни 10%. Среднее звуковое давление в полосе частот 200...4000 Гц, при этой мощности 2,5 бара. Приёмник оформлен в пластмассовом футляре размерами 355х235х136 мм с металлической шторкой, позволяющей закрыть лицевую панель. По бокам шкалы расположены ручка настройки и ручка регулировки громкости. Ручка переключателя питания от сети на питание от батареи, она же выключатель и переключатель диапазонов расположены под шкалой. На задней стенке приёмника имеется дверца открывающая доступ к лампам, батареям, переключателю напряжения сети и предохранителю. Вес приёмника с батареями 8 кг. Заводом было выпущено 7000 приёмников, причём 80% в 1953 году. Некоторые радиоприёмники конструктивно не имели металлической шторки.

Литература:

  1. Журнал "Радио" № 2, 1953 год.
