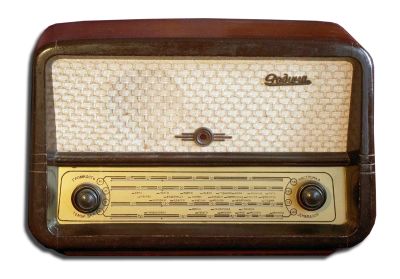

Радиоприемник "Родина-52М"

Батарейный радиоприёмник 2 класса "Родина-52М" выпускался Челябинским радиозаводом с 1953 года.

В 1953 году наряду с выпуском приёмника ''Родина-52'' было налажено производство модернизированной модели ''Родина-52М''. Модернизация каснулась внешнего оформления, но небольшие изменения были и в электрической схеме. Во всём остальном, параметры, конструкция и построение электрической схемы аналогичны базовой модели.

В приёмнике применены лампы 1А1П, 1К1П, 1Б1П (2 шт.), 2П1П (2 шт.)

Диапазоны волн:

  • ДВ - 150...415 кГц,
  • СВ - 520...1600 кГц,
  • КВ1 - 3,95...8,33 мГц,
  • КВ2 - 8,33...12,1 мГц.

Промежуточная частота - 465 кГц.

Чувствительность в диапазонах ДВ, СВ - 200 мкВ, КВ 300 мкВ.

Селективность по соседнему каналу 26 дБ, по зеркальному в ДВ, СВ - 30 дБ, КВ - 10 дБ.

Диапазон воспроизводимых частот 150...4000 Гц.

Номинальная выходная мощность 150 мВт.

Габариты радиоприёмника - 460х300х250 мм.

Масса приемника - 12 кг.

Литература:

  1. Электрическая схема РП.
