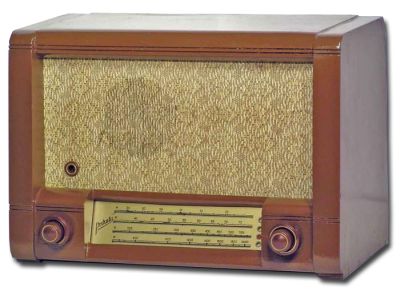

Радиоприемник "Родина-52"

Батарейный супергетеродинный настольный радиоприёмник "Родина-52" выпускался Воронежским заводом "Электросигнал" и Челябинским радиозаводом. Серийное производство радиоприёмника начато в 1952 году.

Батарейный супергетеродинный радиоприёмник ''Родина-52'' разработан в 1951 году конструкторским бюро Воронежского завода ''Электросигнал''. Выпуск приёмника был начат с 1952 года одновременно на Воронежском заводе ''Электросигнал'' и Челябинском радиозаводе.

Новый приёмник заменил модель ''Родина-47'' (Электросигнал-3). По конструкции и электрической схеме приёмник ''Родина-52'' существенно отличается от предшественников. Он стал первым в СССР радиоприёмником, работающим на пальчиковых лампах. По электрическим показателям он относится к батарейным приёмникам 2-го класса. При высокой чувствительности и избирательности, он отличается в то же время экономичностью питания: расход энергии у него меньше, чем у приёмника ''Родина-47''. Кроме того, в схеме имеется устройство, позволяющее уменьшать расход энергии от батарей, когда от приёмника не требуется работа с большой громкостью.

Ручки для управления расположены на передней панели и на левой боковой стенке. На передней панели, справа от шкалы, находится сдвоенная ручка: большая служит для переключения диапазонов, а малая для настройки на радиостанции. Сдвоенная ручка слева от шкалы выполняет несколько функций: большая это выключатель питания от батарей накала и анода и регуля тор тона, а малая - регулятором громкости. Регулятор тона имеет три положения: ''Выключено'', ''Широкая полоса'' и ''Узкая полоса''. При установке регулятора тона в положение ''Узкая полоса'' параллельно регулятору громкости включается конденсатор, который срезает высокие частоты. На левой боковой стенке находится переключатель рода работы, который имеет три положения: для работы в экономичном режиме ''ММ'', что означает ''Малая мощность'', для работы в нормальном режиме ''БМ'', что означает ''Большая мощность'' и для работы от звукоснимателя ''ЗС''. Сзади находятся гнёзда для антенны и заземления, гнёзда звукоснимателя и добавочного высокоомного громкоговорителя, которые могут быть присоединены к приёмнику. С помощью этого же разьёма приёмник может быть включен в трансляционную сеть; в этом случае батареи включать не следует. Для подключения батарей приёмник снабжен шнуром с колодками. Батареи используются такие же как у радиоприёмника ''Искра''. Кроме того в комплекте имеется переходная колодка, которая позволяет использовать обычные батареи накала и анода. Радиоприёмники ''Родина-52'' начиная с 1954 года работали на батареях от приёмников ''Искра-53''.

Схема приёмника супергетеродинная. Первая лампа гептод 1А1П, является преобразователем частоты. Вторая и третья лампы, ВЧ пентоды 1К1П работают в каскадах УПЧ. Четвертая лампа, диод-пентод 1Б1П выполняет две функции: диодная часть - детектора, а пентодная предварительного УНЧ. Напряжение с выхода этой лампы подается на сетку одной из ламп, работающих в оконечном каскаде. Пятая лампа, такой же диод-пентод 1Б1П, но используется в ней только пентодная часть. Эта лампа служит для того, чтобы подавать на сетку второй лампы оконечного каскада напряжение звуковой частоты. Шестая и седьмая лампы лучевые тетроды 2П1П, работающие в оконечном каскаде УМ по двухтактной схеме. Для работы в экономичном режиме в каждой лампе 2П1П выключается одна из двух половин нити накала, что приводит к уменьшению токов накала и анода. При переходе с одного режима на другой изменяется число включенных витков обмотки выходного трансфор матора, так как при этом изменяется наивыгоднейшее нагрузочное сопротивление выходного каскада.

Индикатором включения служит неоновая лампа, расположенная сле ва над регулятором громкости. Напряжение накала пальчиковых ламп примененных в приёмнике равно 1,2 В. Расход тока по накалу составляет 520 мА в обычном и 400 мА в эконо мичном режиме. Для анодных цепей требуется напряжение 90 В. Потребляемый ток в режиме ''ММ'' при выходной мощности 100 мВт около 8,5 мА, в режиме ''БМ'' при мощности на выходе 300 мВт около 12 мА.

Звукосниматель включается при установке переключателя режимов в положение ''Зв'', при этом выключается накал ламп приёмной части, а выходной каскад работает в режиме ''БМ''. В приёмнике установлен громкоговоритель типа 3ГД-3 (позднее 0,5ГД-5) с постоянным магнитом. Приёмник ''Родина-52'' выпускался заводами до середины 1960 года и за это время претерпел несколько модернизаций электрической схемы и одну внешнего вида.

Подробнее...

Литература:

  1. Инструкция по эксплуатации радиоприёмника "Родина-52"
  2. Описание и схема модели в справочнике Левитина.
  3. Описание приёмника в журнале Радио № 3 за 1953 год.
