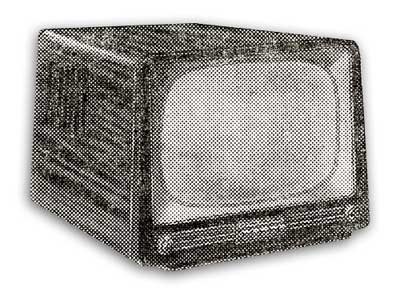

Опытный телевизор 1 класса "Алмаз".

Опытный телевизор 1 класса "Алмаз" разработан Московским телевизионным заводом в 1957 году.

Опытный чёрно-белый телевизор ''Алмаз'' был специально разработан для демонстрации достижений СССР на Всемирной Брюссельской выставке в апреле 1958 года. В телевизоре были частично использованы схемные и конструктивные решения серийного телевизора ''Рубин-2'' и последние достижения мировой телевизионной техники тех лет. Телевизор принимал передачи на любом из 12-ти телевизионных каналов а также ЧМ радиостанции.

В аппарате имеются гнёзда для звукоснимателя и магнитофона на запись. В модели при менено 20 радиоламп, 9 диодов и новый кинескоп 53ЛК2Б. Чувствительность телевизора 50 мкВ. Такая чувствительность совместно с АРУ и устойчивой синхронизацией, позволяла вести хороший приём телевизионных программ на наружную антенну, в радиусе до 100 километров от телецентра. Избирательность по соседнему каналу 26 дб. Четкость по вертикали - 500, по горизонтали 550 строк. Количество градаций оттенков по испытательной таблице 0-249 - 8. Полоса частот звукового тракта 80...10000 Гц, при неравномерности 10 дБ и звуковом давлении, развиваемом двумя фронтальными громкоговорителями 1ГД-9 и двумя боковыми 4ГД-1 - 8 бар. Телевизор потреблял от сети мощность 160, при приёме ЧМ - 60 Вт. Телевизор не был серийным, но его конструкция и схемные решения были использованы в последующих телевизорах: ''Алмаз'', ''Алмаз-101'', ''Алмаз-102'', ''Алмаз-103''.

Литература:

  1. Статья о подготовке к Брюссельской выставке в РАДИО №1 за 1958 год.
