Телевизор "Адмирал"

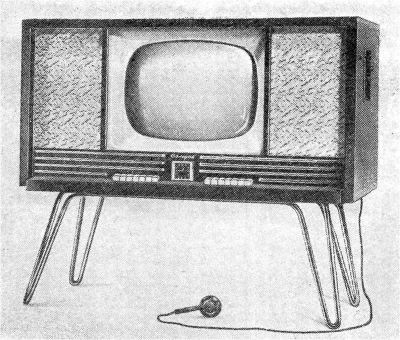

Телевизор "Адмирал" Ленинградского завода имени Козицкого. Опытная модель 1958 года.

Телевизор представляет собой модель консольного типа с горизонтальным расположением футляра.

Конструкция и схема телевизора, включая усилитель НЧ, аналогичны телевизору ''Симфония''. Разница в том, что в телевизоре ''Адмирал'' использован только один усилитель звуковой частоты, а не два, как в телевизоре ''Симфония''. Размер изображения на экране телевизора 360х475 мм. Телевизор установлен на специальной подставке, выполненной из металлических хромированных трубок. Футляр имеет покрытие черного цвета с зеркальной полировкой. В модели применено оригинальное клавишное устройство переключения телевизионных каналов с автоматическим их включением в выставленное заранее время при помощи часов. В телевизоре попользуются 21 радиолампа и 19 германиевых диодов. Высококачественное объёмное звучание в телевизоре обеспечивается широкополосной двух звенной акустической системой, состоящей из семи громкоговорителей. В качестве низкочастотных громкоговорителей используются 2 громкоговорителя - 4ГД-1, среднечастотного 3ГД-7 и высокочастотных 4 громкоговорителя типа ВГД-2. Первые 3 громкоговорителя подключены к низкочастотному выходу усилителя, а громкоговоритель ВГД-2 - к высокочастотному. Регулировка тембра звука производится раздельно по низшим и высшим частотам.

Проводной пульт дистанционного управления телевизора по конструкции такой же, как у телевизора ''Симфония'' и дает возможность управлять при помощи одной ручки контрастностью, яркостью, подстройкой гетеродина, тембром и громкостью звука.

Основные технические параметры:

  • Чувствительность телевизора на всех каналах - 50 мкВ.
  • Четкость в центре экрана по горизонтали - 500 линий.
  • Четкость в центре экрана по вертикали 550 линий.
  • Полоса воспроизводимых звуковых частот - 40...12000 гц.
  • Номинальная выходная мощность 3 Вт.
  • Питание телевизора осуществляется от сети переменного тока, напряжением 127 или 220 В и частотой - 50 Гц.
  • Мощность, потребляемая от сети, 230 Вт. Размеры футляра с ножками 1145х1015х470 мм.
  • Масса 62 кг.

Литература:

  1. http://rw6ase.narod.ru/000/tw/admiral_tw.html
