Автор: А. Александров RA3RIC

Не буду вдаваться в дебри о военной тайне, приведу лишь один факт, что бы поставить Р-375 на свой пункт радиоконтроля подразделениям госсвязьнадзора приходилось брать разрешение на это, в Москве, в госбезопасности. Тем не менее мне удалось его купить и провести свои любимые исследования. Р-375 сравнительно небольшой приемник ( его вес 20,3Кг, сетевой блок питания 17,5Кг ). Плоский корпус выполнен в духе поздних шестидесятых и в моем случае был покрашен серой молотковой эмалью, на передней панели слева находится двухскоростное верньерное устройство с фотошкалой метрового диапазона 20-210 МГц, а справа такое же дециметрового диапазона 210-500 МГц. Антенных входа тоже два МВ и ДМВ. Предусмотрен выход ПЧ 4 МГц, широкополосный ( до 400 кГц ) выход низкой частоты и выход на ТЛФ 0,3-2,5 кГц. Приемник перекрывает полосу частот 20 МГц-500 МГц и имеет 8 поддиапазонов 1 (20-31,5), 2 (31,5-50), 3 (50-79,5), 4 (79,5-115,5), 5 (115,5-161), 6 (161-210), 7 (210-354), 8 (354-500).

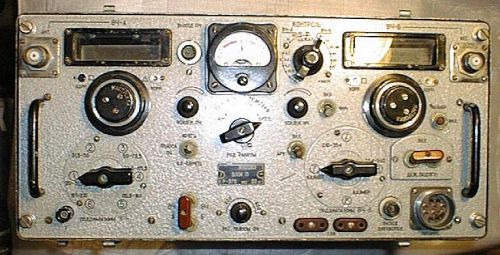

Р-375

Чувствительность в режиме узкая полоса не хуже 1.5 мкВ, а в режиме широкая полоса 4-7,5 мкВ. Узкая полоса равна 40 кГц, широкая 200 кГц (350 кГц) в метровом и до 600 кГц в дециметровом диапазоне. Режимы работы АМ, ЧМ, ТЛГ-биения и ТЛГ –тональный. На 1 и 2 поддиапазонах приемник работает с одной ПЧ-4 МГц, с 3 по 6 поддиапазон 1 ПЧ-30 МГц вторая - 4 МГц , на 7 и 8 поддиапазонах 1 ПЧ-72 МГц вторая 4 МГц. Потребление от сети мощность 180 Вт.

Приемник выполнен на 34 лампах, сетевой блок питания стабилизированный, на 4 лампах. Лампы в приемнике подобраны с учетом их оптимального использования в конкретных каскадах. Во входной части метрового диапазона применены лампы 6С3П и две 6С4П, а во входной части дециметрового диапазона 6 штук металлокерамических 6С17К и одна 12С3С. Остальной тракт выполнен на 6Ж1П 24 шт. Такое решение позволило добиться очень высокой чувствительности в УКВ диапазоне, для приемников тех лет. Сетевой блок питания имеет стабилизатор анодно-экранного напряжения и накала ламп. Применены лампы 6С19П- 2 шт., 6Н3П 2 шт.,СГ15П.

Так как минимально возможная полоса пропускания тракта 40 кГц прием на частотах ниже 29 мГц практически невозможен, в канал приема попадает сразу по несколько станций. Но на частотах от 29 мГц до 500 мГц приемником пользоваться вполне реально и можно заниматься любительской радиоразведкой. Выход ПЧ 4 МГц я подключил к панорамному индикатору на экране которого наблюдал спектр сигнала радиолюбителей, работающих на двухметровом диапазоне. Широкополосный выход НЧ я использовал для записи музыкальных программ ТВ на магнитофон, записи получались очень качественные. Поработав с этим приемником, я пришел к выводу, что стабильность частоты все таки лучше у его брата по оружию Р313-М2, это лампово-полупроводниковый приемник диапазона 100-425 МГц на входе которого стоят три нувистора 6С53Н, а остальная часть выполнена на транзисторах. Тем, кто сталкивается с приемниками такого класса обычно приходиться решать две проблемы, это отсутствие подавителя шумов и необходимость в некоторых случаях в более узкой полосе пропускания.

Эти вопросы решить не очень сложно не вторгаясь внутрь приемника, а используя лишь внешние выхода. Рациональнее всего сделать внешний блок с переходом на более низкую ПЧ, например 500 кГц с более узкополосным фильтром и типовой схемой шумоподавителя и УНЧ. Все это можно выполнить всего на двух микросхемах, блок подключается к приемнику через выход ПЧ 4 МГц. Мной такой вариант был реализован с Р-313М2 и показал прекрасный результат. Чувствительность приемника возросла, полоса стала 20 кГц и появился регулируемый шумоподавитель. Можно пойти более простым путем и реализовать только шумоподавитель, снимая сигнал на него либо с ПЧ, либо с широкополосного выхода НЧ, либо с них обоих, что дает иногда более стабильную работу шумоподавителя, но технически несколько сложнее.

ПЕЛИКАН это коротковолновый, двухканальный пеленгационный приемник с электронно-лучевой трубкой в качестве индикатора. Выпускался как в автомобильном так и в стационарном вариантах. Имеет каналы вертикального и горизонтального отклонения. Сигнал с каждого антенного входа подается на свой канал, с выхода каналов сигнал подается на вертикальные и горизонтальные пластины электронно-лучевой трубки. Рабочий диапазон частот 1,5-25 МГц и имеет восемь поддиапазонов. Возможен прием телефонных и телеграфных сигналов. Телеграфный гетеродин перестраивается в пределах плюс/минус 3кГц. Аттенюатором можно ослабить сигнал в 10 раз. Регуляторы усиления раздельные по ПЧ и НЧ. Переключатель полосы ПЧ имеет два положения ШИРОКАЯ и УЗКАЯ. Имеется выход на головные телефоны.

Приемник выполнен на сверхминиатюрных стержневых радиолампах с напряжением накала 1,2в , за исключением входа каждого канала где стоят 6Ж5Б. ПЕЛИКАН имеет фотошкалу проекционного типа, причем проекционных ламп 4 штуки. По мере выхода из строя их можно менять поворотом специальной ручки. Ручка гониометра механически жестко связана со шкалой индикатора. Все узлы приемника представляют из себя фрезерованные алюминиевые блоки закрытые крышками. На общем основании они собраны в единую конструкцию и размещены внутри корпуса приемника.

Так как у меня не было специальных антенн я не смог применить пеленгатор по назначению и использовал его как обычный связной приемник. Антенну я подключал обычную на антенный вход ВЕРТ. Приемник работал отлично и напоминал работу Р-326.

73!
