Радиоприемник Р-375 (Кайра)

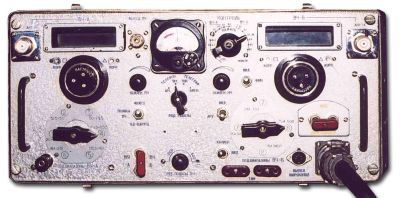

"Р-375" (Кайра) - армейский УКВ (МВ/ДМВ) радиоприемник. На передней панели слева находится двухскоростное верньерное устройство с фотошкалой МВ-диапазона 20-210 MHz, а справа такое же ДМВ-диапазона 210-500 MHz. Два антенных входа - МВ и ДМВ. Предусмотрен выход ПЧ 4 MHz, широкополосный (до 400 KHz) выход НЧ и выход на ТЛФ 0.3-2.5 KHz.

Радиоприемник выполнен на 34 лампах.

Сетевой блок питания стабилизированный, на 4 лампах. Лампы в приемнике подобраны с учетом их оптимального использования в конкретных каскадах. Во входной части метрового диапазона применены лампы 6С3П и две 6С4П, а во входной части дециметрового диапазона 6 штук металлокерамических 6С17К и одна 12С3С. Остальной тракт выполнен на 6Ж1П 24 шт. Такое решение позволило добиться очень высокой чувствительности в УКВ диапазоне, для приемников тех лет. Сетевой блок питания имеет стабилизатор анодно-экранного напряжения и накала ламп. Применены лампы 6С19П - 2 шт., 6Н3П - 2 шт., СГ15П.

Так как минимально возможная полоса пропускания тракта 40 KHz прием на частотах ниже 29 MHz практически невозможен, в канал приема попадает сразу по несколько станций. Но на частотах 29 - 500 MHz приемником пользоваться вполне реально и можно заниматься любительской радиоразведкой. Выход ПЧ 4 MHz можно подключить к панорамному индикатору и на экране наблюдть спектр радиолюбительских радиостанций, работающих на двухметровом диапазоне. Широкополосный выход НЧ можно использовать для записи музыкальных программ на магнитофон.

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диапазон частот 20 - 500 MHz
  • Модуляция (режимы работ) АМ, ЧМ, ТЛГ-биения и ТЛГ-тональный
  • Чувствительность в режиме узкая полоса (40 KHz) не хуже 1.5 мкв
  • Чувствительность в режиме широкая полоса (200/350/600 KHz) 4-7.5 мкв.
  • Мощность, потребляемая от сети 180 вт.
  • Масса радиоприемник 20.3 кг.
  • блок питания 17.5 кг.

 Приемник имеет 8 поддиапазонов:

  1. 20-31.5 МГц
  2. 31.5-50 МГц
  3. 50-79.5   МГц
  4. 79.5-115.5 МГц
  5. 115.5-161 МГц
  6. 161-210 МГц
  7. 210-354 МГц
  8. 354-500  МГц

На 1 и 2 поддиапазонах приемник работает с 1ПЧ = 4 MHz, с 3 по 6 поддиапазон 1ПЧ = 30 MHz 2ПЧ = 4 MHz , на 7 и 8 поддиапазонах 1ПЧ = 72 MHz, 2ПЧ = 4 MHz.

Литература:

  1. А.Александров (RA3RIC) "Бойцы невидимого фронта Р-375 и ПЕЛИКАН"
  2. Альбом схем и документация

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

 Радиоприемник Р-375 (Кайра)

В комплект радиоприемного устройства входят:

  • рабочий комплект;
  • одиночный ЗИП;
  • комплект эксплуатационных документов.

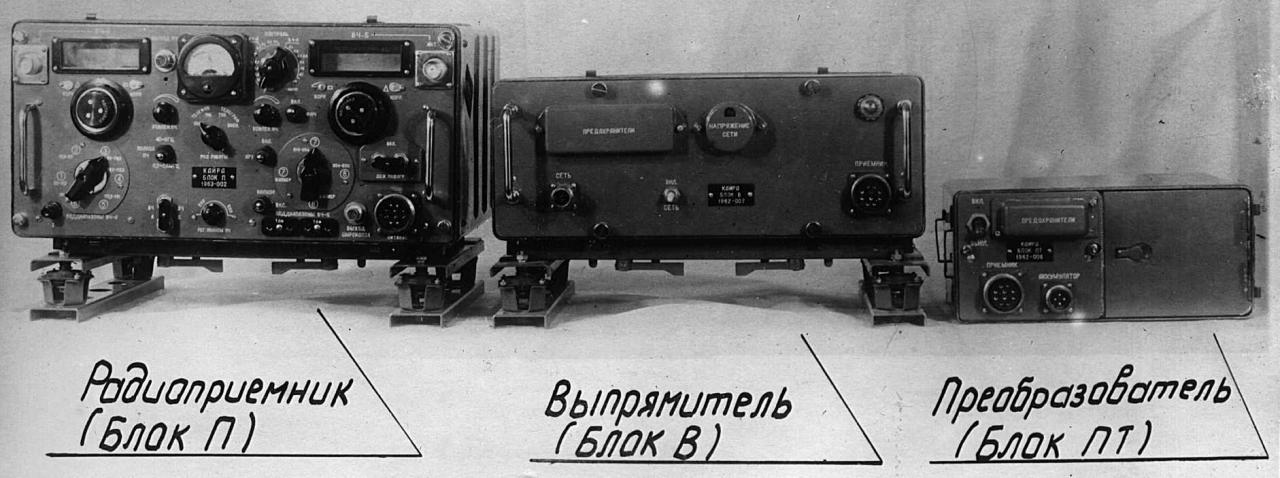

В рабочий комплект входят:

  1. радиоприемник;
  2. блок питания от сети переменного тока напряжением 110, 127 и 220 В 50 Гц и напряжением 115 В 400 Гц (выпрямитель);
  3. блок питания от аккумуляторов (преобразователь) для питания радиоприемника от аккумуляторов напряжением 12,5 В;
  4. V-об-разная антенна на диапазон частот 40—120 МГц;
  5. спиральная призматическая антенна на диапазон частот 115—210 МГц;
  6. спиральная пирамидальная антенна на диапазон частот 210—500 МГц;
  7. 8-метровая мачта с поворотным устройством для установки V-образной антенны и 8-метровая мачта для установки обеих спиральных антенн;
  8. вспомогательное имущество.

Габариты и масса аппаратуры и антенных устройств рабочего комплекта радиоприемного устройства приведены в формуляре изделия.

Для транспортировки и хранения комплект аппаратуры радиоприемного устройства размещается в четырех укладочных ящиках.
