Радиоприёмник "ПЛР-5"

Радиоприёмник "ПЛР-5" выпускался Ленинградским заводом им. Казицкого c 1931 года.

Приемник ПЛР-5 (Приемник Любительский Регенеративный 5-ламповый) является приемником прямого усиления и предназначается для приема радиовещательных станций в диапазоне 300-1900 м.

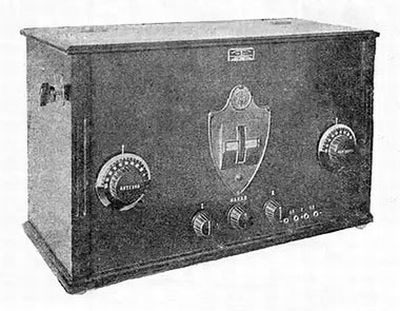

Конструктивное оформление:

Приемник оформлен в виде деревянного ящика с откидной частые верхней крышки и задней стенки для вставления ламп, расположенных внутри ящика.

Все органы управления и телефонные гнезда размещены на передней стенке ящика, кроме ручки переключателя катушек, выведенной на левую боковую стенку. Клеммы для присоединения антенны, заземления и питания находятся на задней стенке.

Габариты приемника: длина - 548 мм, ширина - 230 мм, высота - 234 мм.

Каскады приемника и примененные лампы:

  1. Первый каскад усилителя высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  2. Второй каскад усилителя высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  3. Регенеративный детектор на лампе типа на лампе типа ПТ-2 или УБ-107 или УБ-110.
  4. Первый каскад усилителя низкой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  5. Второй каскад усилителя низкой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110 или УБ-132

Диапазон принимаемых волн:

  • 1-й поддиапазон: 300 - 800 м (1000-375 кГц);
  • 2-й поддиапазон: 750 - 1900 м (400 - 158 кГц).

Полный диапазон волн, перекрываемый приемником, равен 300-1900 м (1000-158 кГц).

Режимы приемника:

  • Напряжение батареи накала: 4-5 В.
  • Общий ток накала при лампах ПТ-2: 300-360 мА.
  • Общий ток накала при лампах УБ-110 и УБ-107: 330-420 мА.
  • Общий ток накала при лампах УБ-110, УБ-107 и УБ-132: 400-510 мА.
  • Анодное напряжение первых четырех каскадов: 80 В.
  • Анодное напряжение оконечного каскада: 80-160 В.
  • Общий анодный ток при лампах ПТ-2: 6-11 мА.
  • Общий анодный ток при лампах УБ-110 и УБ-107: 12-18 мА.
  • Общий анодный ток при лампах УБ-110, УБ-107 и УБ-132: 18-28 мА.
  • Смещение на сетку оконечного каскада: 4-6 В.

 Схема

В приемнике работают 5 ламп типа ПТ-2, УБ-107 и УБ-110. Первые две лампы служат для усиления высокой частоты, третья является детекторной, 4 и 5-я работают в двух каскадах усиления низкой частоты. В качестве лампы оконечного каскада может быть применена также лампа УБ-132.

В приемнике - 4 резонансных контура. Первый контур - антенный настраивается вариометром и переключением постоянных конденсаторов. Остальные три контура, включенные в цепи сеток ламп усиления высокой частоты и детекторной, настраиваются переменными конденсаторами, роторы которых насажены на общую ось и приводятся во вращение общим барабаном. Первые два контура имеют по одному переменному конденсатору маленькой емкости для точной настройки.

Весь диапазон приемника разбит на две части: 300 - 800 м (1000-375 кГц) и 750 - 1900 м (400 - 158 кГц). Для каждой части диапазона имеются отдельные катушки в резонансных контурах, в анодных цепях ламп высокой частоты, для связи с соответствующими контурными катушками и катушки обратной связи, вращающиеся внутри .контурных катушек цепи сетки детекторной лампы.

Катушки обратной связи вращаются общим лимбом через зубчатую передачу. Катушки всех цепей и постоянные конденсаторы антенной цепи переключаются общим валиковым переключателем. Связь детекторной лампы с первым каскадом усиления низкой частоты и между каскадами низкой частоты - трансформаторная. Трансформаторы пропускают очень узкую полосу частот, а поэтому сильно искажают. Телефон или громкоговоритель могут включаться в анодную цепь лампы первого или второго каскада усиления низкой частоты.

Для питания приемника необходима батарея накала 4 - 5 В и анодная батарея 80 или 160 В. При применении анодного напряжения 160 В последнее подается только на оконечный каскад усиления низкой частоты. В последнем случае на сетку лампы этого каскада должно быть задано отрицательное смещение от отдельном батарейки.

Особенности эксплуатации:

Расход радиоламп на 100 час. работы:

  • все ПТ-2 (5 шт.) - 0,5;
  • УБ-110 (2 или 3) - 0,21 или 0,30. УБ-107 (2 шт) - 0,2. УБ-132 (1 или 0 шт) - 0,1 или 0.

 Подготовка к первому включению

1. Присоединить антенну и заземление.
2. Присоединить батарею накала напряжением 4 - 5 В.
3. При работе с анодной батареей 80 В замкнуть накоротко перемычкой клеммы "- С" и "+ С", а при работе с анодной батареей 160 В, снять перемычку с этих клемм.
4. При работе с анодной батареей напряжением 160 В присоединить к клеммам "- С" и "+ С" батарею сеточного смещения напряжением 4 - 6 В.
5. При работе с анодной батареей напряжением 80 В замкнуть накоротко перемычкой клеммы "+ 80" и "+ 160", а при работе с анодной батареей напряжением 160 В, снять перемычку с этих клемм.
6. Присоединить анодную батарею.
7. Проверить правильность присоединения батарей и их полярность.

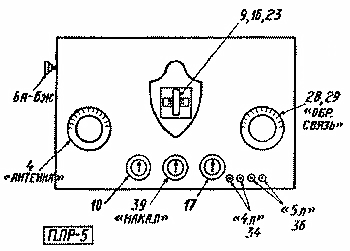

8. Включить в приемник громкоговоритель или головной телефон путем вставления его вилки в гнезда 34 или 36, в зависимости от того, с одним или с двумя каскадами усиления низкой частоты предполагается вести приём.
9. Ручку реостата накала 39 повернуть против часовой стрелки до отказа.
10. Вставить лампы в гнезда. В случае применения в оконечном каскаде лампы УБ-132 последняя вставляется в гнезда крайней правой панели.

Включение приемника и подготовка к настройке

11. Вращая ручку 6А - 6Ж для приема станции, работающей в диапазоне воли 300 - 800 м, включить "коротковолновый" комплект катушек, а для приема станции, работающей в диапазоне волн 750 - 1900 м включить "длинноволновый" комплект катушек
12. Вращая ручку реостата накала 39 в направлении движения часовой стрелки, установить нормальный накал ламп.
13. Закрыть крышку ящика.
14. Слушая в головные телефоны или громкоговоритель и быстро вращая лимб обратной связи 28, 29, проверить способность приемника к генерации колебаний, после чего поставить лимб 28, 29 в положение 0°.
15. Установить барабан оси переменных конденсаторов 9, 16, 23 в некоторое положение и, вращая лимб антенного вариометра 4 и ручки контурных конденсаторов-корректоров 10 и 17, настроить все колебательные контуры приемника в резонанс, определяемый, наибольшим уровнем шумов.

Настройка приемника на громко слышимую станцию

16. Медленно вращать барабан переменных конденсаторов 9, 16, 23 и ручку антенного вариометра 4 и, в случае отхода контуров от положения настройки на резонанс, производить, одновременно подстройку контуров приемника конденсаторами-корректорами 10 и 17 до тех пор, пока не будет услышана передача желаемой станции.

Настройка на слабо слышимую станцию

17. Настройку в этом случае следует производить так же, как указано в п. 16, но лимб обратной связи 28, 29 при настройке следует непрерывно держать в таком положении, при котором приемник находится на грани возникновения генерации, т.е. одновременно с вращением барабана переменных конденсаторов 9, 16, 23 и лимба антенного вариометра 4 следует производить регулировку обратной связи, вращая лимб 28, 29.
18. Для облегчения настройки на слабо слышимую станцию можно производить ее следующим образом:
а) увеличить обратную связь до возникновения генерации;
б) медленно вращая барабан переменных конденсаторов 9, 16, 23, лимб вариометра 4 и ручки конденсаторов-корректоров 10 и 17 и поддерживая лимбом обратной связи 28, 29 режим, близкий к срыву генерации, обнаружить станцию по характерному свисту;
в) продолжая медленно вращать барабан конденсаторов, добиться нулевых биений;
г) вращая лимб обратной связи, уменьшить обратную связь до положения, при котором передача будет слышна без искажений, свистов и хрипов;
д) вращая барабан конденсаторов, лимб антенного вариометра и ручки корректирующих конденсаторов, более точно - настроить приемник на волну принимаемой станции (на максимальную громкость).

Регулировка громкости и отстройка от мешающих станций

19. Включая телефон или громкоговоритель после первого или второго каскада усиления низкой частоты (гнезда 34 или 36), можно громкость увеличивать или уменьшать скачком.
20. Плавную регулировку громкости можно производить вращением лимба обратной связи, однако, не доводя связь до предела, при котором получаются искажения передачи (хрипы, свисты и т.п.).
21. Не следует производить регулировку громкости, расстраивая контуры приемника, т.к. как это может привести к возникновению помех со стороны других радиостанций.
22. Не следует производить регулировку громкости уменьшением накала ламп, т.к. как при недокале ламп возникают искажения.
23. Увеличивая обратную связь, но не до возникновения генерации, можно ослабить помехи радиоприему от других станций.

Выключение

24. Выключить накал ламп, вращая ручку реостата 39 против часовой стрелки до предела.
25. Если предполагается длительное бездействие приемника после выключения накала, рекомендуется отсоединить от приемника анодную батарею.

Назначение и данные деталей

Антенный контур

1 - клемма для присоединения антенны.
2 - клемма для присоединения заземления.
3 - конденсатор - 825 пФ, включаемый при работе на "длинноволновой" части диапазона (750 - 1900 м).
4 - вариометр настройки антенны.
5 - катушка антенной цепи, включаемая при работе на "коротковолновой" части диапазона.
6А - контакты переключателя частей диапазона, переключающих вариометр 4 и катушку индуктивности 5.

Первый замкнутый резонансный контур

7 - катушка индуктивности, включаемая при приеме волн "длинноволновой" части диапазона индуктивно связанная с вариометром 4.
8 - катушка индуктивности, включаемая при приеме волн "коротковолновой" части диапазона, индуктивно связанная с катушкой 5.
6Б - контакты переключателя частей диапазона, переключающие катушки 7 и 8.
9 - среднелинейный конденсатор переменной емкости для настройки контура - 800 пФ; ротор конденсатора монтирован на общей оси с роторами конденсаторов 16 и 23, вращаемой при помощи общего барабана.
10 - конденсатор переменной емкости для точной настройки контура - 66 пФ.

Первый каскад усиления высокой частоты и второй замкнутый резонансный контур

11 - лампа ПТ-2 или УБ-110 (или УБ-107).
12 - катушка связи анодной цепи лампы первого каскада со вторым замкнутым резонансным контуром при работе на "длинноволновой" части диапазона.
13 - то же при работе на "коротковолновой" части диапазона.
6В - контакты переключателя диапазонов, переключающие катушки 12 и 13.
14 - катушка индуктивности второго замкнутого резонансного контура, включаемая при приеме волн "длинноволновой" части диапазона; намотка на общем каркасе с катушкой 12.
15 - то же при приеме воли "коротковолновой" части диапазона намотка на общем каркасе с катушкой 13.
6Г - контакты переключателя диапазонов, переключающие катушки 14 и 15.
16 - среднелинейный конденсатор переменной емкости для настройки второго контура - 800 пФ; см. пояснения к п. 9.
17 - конденсатор переменной емкости для точной настройки контура - 66 пФ.

Второй каскад усиления высокой частоты и третий замкнутый резонансный контур

18 - лампа ПТ-2 или УБ-110 (или УБ-107).
19 - катушка связи анодной цепи лампы второго каскада УВЧ с третьим замкнутым контуром при работе на "длинноволновой" части диапазона, включаемая при приеме волн "длинноволновой" части диапазона; намотка на общем каркасе с катушкой 19.
21 - катушка связи анодной цепи лампы второго каскада УВЧ с третьим замкнутым контуром, при работе на "коротковолновой" части диапазона.
22 - катушка индуктивности третьего замкнутого контура, включаемая при приеме волн "коротковолновой" части диапазона; намотка на общем каркасе с катушкой 21.
6Д, 6Ж - контакты переключателя диапазонов, переключающие катушки 19 и 12, 20 и 22.
23 - конденсатор переменной емкости для настройки третьего резонансного контура - 800 пФ.

Регенеративный детектор

25 - конденсатор гридлика - 165 пФ.
26 - сопротивление гридлика - 1,5 МОм.
27 - лампа ПТ-2 или УБ-107.
28 - катушка обратной связи "длинноволновой" части диапазона; намотка на цилиндрическом каркасе, вращающемся внутри каркаса катушек 19 и 20 при помощи общей ручки с катушкой 29 через зубчатую передачу.
29 - то же "коротковолновой" части диапазона; намотка на цилиндрическом каркасе, вращающемся внутри каркаса катушек 21 и 22; см. пояснения к п. 28.
6Е - контакты переключателя диапазона, переключающие катушки 28 и 29.
30 - междуламповый трансформатор для связи с первым каскадом усиления низкой частоты.
31 - конденсатор, блокирующий I обмотку трансформатора 30.

Первый каскад усиления низкой частоты

32 - лампа ПТ-2 или УБ-107.
33 - междуламповый трансформатор для связи со вторым каскадом усиления низкой частоты.
34 - гнезда для включения громкоговорителя или телефона в анодную цепь лампы 32.

Второй каскад усиления низкой частоты

35 - лампа ПТ-2, УБ-107 или УБ-132.
36 - гнезда для включения громкоговорителя или телефона в анодную цепь лампы 35.
37 - блокировочный конденсатор к громкоговорителю или телефону, включаемому в гнезда 36.

Цепи питания

38 - клеммы для присоединения источников питания.
39 - реостат накала общий для всех ламп.
40 - блокировочный конденсатор источника анодного напряжения.

 Литература:

  1. Принципиальная схема приемника "ПЛР-5"
  2. "Справочник по радиоприемникам". Составитель: Р.М. Малинин. М.: "Связьтехиздат", 1937. - С.130, 132, 134, 136.
