радиоприёмник "ПРТ-4"

Трансляционный радиоприёмник "ПРТ-4" выпускался Ленинградским заводом имени Казицкого с 1934 по 1936 год.

ПРТ-4 (Приемник Радио Трансляционный, 4-ламтювый) предназначается для обслуживания трансляционных устройств проволочных вещательных узлов.

Диапазон волн приемника 180-2175 м (1667-138 кГц).

Прием может вестись как на открытую, так и на рамочную антенны.

Конструктивное оформление:

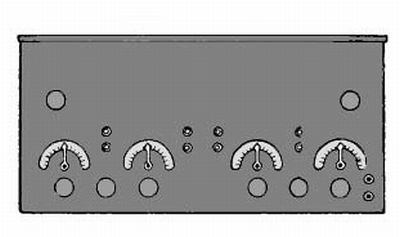

Конструктивно приемник оформлен в виде деревянного, заэкранированного изнутри ящика с открывающейся верхней крышкой для смены ламп и трансформаторов. Монтаж выполнен на угловой панели. Отдельные каскады разделены между собой экранами. Все органы управления сосредоточены на передней вертикальной пертинаксовой панели, скрепленной с горизонтальной панелью. На последней расположены лампы, трансформаторы высокой частоты и прочие детали. Угловая панель выдвигается из ящика.

Клеммы питания для присоединения антенны и заземления выведены сзади.

Для хранения комплектов трансформаторов высокой частоты к приемнику прилагается специальный ящик.

Каскады приемника и примененные лампы:

  1. Первый каскад усилителя высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  2. Второй каскад усилителя высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  3. Третий каскад усилителя высокой частоты на лампе типа ПТ-2 или УБ-107 или УБ-110.
  4. Регенеративный детектор на лампе типа ПТ-2 или УБ-107 или УБ-110.

 Диапазон принимаемых волн:

  • 1-й поддиапазон: 180-600 м (1,66-0,51 МГц);
  • 2-й поддиапазон: 225-750 м (1,33-0,43 МГц);
  • 3-й поддиапазон: 370-1200 м (0,81-0,25 МГц);
  • 4-й поддиапазон: 610-2175 м (0,49-0,01 МГц)

Полный диапазон волн, перекрываемый приемником, равен 180-2175 м (1667-138 кГц).

Режимы приемника:

  • Для питания приемника требуются два аккумулятора напряжением 4 В и 80 В.
  • Напряжение батареи накала: 4-5 В.
  • Общий ток накала при лампах ПТ-2: 240-290 мА.
  • Общий ток накала при лампах УБ-107 или УБ-110: 260-340 мА.
  • Напряжение анодной батареи: 100-120 В.
  • Общий анодный ток при лампах ПТ-2: 5-10 мА.
  • Общий анодный ток при лампах УБ-107: 10-14 мА.
  • Общий анодный ток при лампах УБ-110: 10-20 мА.

Схема

Приемник имеет три каскада усиления высокой частоты и один регенеративный детекторный каскад.

Высокочастотная часть приемника ПРТ-4 представляет трехкаскадный резонансный усилитель с трансформаторными междуламповыми связями.

Настройка каждого контура осуществляется изменением емкости переменного конденсатора, сменой комплекта трансформаторов высокой частоты и переходом с одной секции вторичной обмотки на две с помощью переключателя.

Обратная связь - индуктивная на четвертый резонансный контур.

Детектирование производится при помощи гридлика.

Регулировка усиления производится при помощи потенциометра, изменяющего смещение на сетках ламп, усиливающих высокую частоту.

Приемник рассчитан для работы на лампах ПТ-2 во всех каскадах, но может работать также на лампах УБ-107 или УБ-110.

Особенности эксплуатации:

Расход радиоламп на 100 час. работы:

  • все ПТ-2 (4 шт.) - 1;
  • УБ-107 или УБ-100 (4 шт.) - 0,4.

Подготовка к первому включению

1. При приеме на вертикальную антенну присоединить антенну к клемме "А1" или "А2" и заземление - к клемме "З". При приеме на рамочную антенну присоединить последнюю к клеммам "A1" и "A2", а заземление снять.
2. Присоединить к приемнику батарею накала.
3. Присоединить к приемнику анодную батарею.
4. Проверить правильность присоединения к приемнику батарей и их полярность.
5. Вставить в гнезда 32 вилку головного телефона.
6. Ручку реостата накала 35 повернуть против часовой стрелки до отказа.
7. Ручку потенциометра 25 поставить в среднее положение.
8. Открыв крышку ящика, вставить лампы в гнезда.

Включение и подготгака в работе

9. В зависимости от длины волны станции, которую нужно принять, руководствуясь приведенной ниже таблицей, поставить в соответствующие гнезда внутри, приемника комплект катушек и при помощи переключателей 5, 11,17 и 23 произвести переключение секций контурных катушек.

Цифры во второй и третьей колонках показывают перекрываемые приемником диапазоны волн при данном комплекте катушек и чигле включенных секций контурных катушек.

Количество включенных секций контурных катушек Катушки с красными надписями

Катушки с белыми надписями

1 180-600 м  225-750
2 370-1200 м  610-2175 м

 10. Врашая ручку реостата 35 в направлении движения часовой стрелки, установить нормальный накал ламп.
11. Закрыть крышку приемника.
12. Слушая на головные телефоны и быстро поворачивая ручку обратной связи 30, проверить наличие генерации, после чего поставить указатель ручки обратной связи на 0°.
13. Ручку антенной связи 2 повернуть до отказа по часовой стрелке.
14. Врашая ручки верньеров переменных конденсаторов 6, 12, 18 и 24, настроить все контуры приемника в резонанс, определяемый наибольшим уровнем шумов в телефоне.
15. Если при настройке контуров в резонанс в приемнике появится самопроизвольная генерация, ее можно устранить, регулируя смещение, на сетках ламп при помощи потенциометра 25.

Настройка

16. При настройке приемника необходимо помнить, что увеличение обратной связи ведет к уменьшению полосы пропускания частот. Поэтому следует работать при возможно более слабой обратной связи.
17. Медленно вращать ручки верньеров переменных конденсаторов, поддерживая настройку всех контуров около положения резонанса, до тех пор, пока не будет услышана передача желательной станции.
При настройке на громко слышимую станцию ручкой обратной связи 30 можно не оперировать.
При настройке на слабо слышимую станцию, ручку обратной связи 30 и ручку потенциометра 25 следует держать в таком положении, при котором приемник находится на грани генерации, т.е. одновременно с вращением ручек верньеров переменных конденсаторов следует производить и регулировку обратной связи, вращая ручки 25 и 30 (если передача не будет услышана, см. п. 18).
18. Для облегчения настройки на слабо слышимую станцию следует:
а) вращая ручку 30, увеличить обратную связь до возникновения генерации;
б) вращая ручки верньеров всех переменных конденсаторов, поддерживая все время настройку контуров около положения резонанса, а ручку обратной связи в полож«нии, близком к срsву генерации, обнаружить станцию по свисту;
в) продолжая вращать ручку верньера 24, следует добиться нулевых биений;
г) вращением ручки 30 уменьшить обратную связь до положения, при котором радиопередача будет слышна без хрипов и искажений;
д) верньерами всех переменных конденсаторов более точно настроиться на волну принимаемой станции (по максимальной громкости).
19. Установить наивыгоднейшую связь первого контура с антенной:
а) при приеме на наружную антенну пгресоединёнием провода антенны от клеммы А1 к клемме А2 или обратно;
б) вращая, ручку антенной связи 2.
После изменения связи между антенной и первым резонансным контуром обычно бывает необходимо подстроить первый контур верньером 6.

Регулировка громкости

20. Регулировку громкости в приемнике можно производить следующими способами:
а) изменением связи между антенной и первым резонансным контуром, вращая ручку 2;
б) изменением смещения на сетки, вращаяручку потенциометра 25;
е) изменением обратной: связи, вращая ручку 30.
Необходимо иметь в виду, что при увеличении громкости способами б) и в) возможно возникновение генерации, каковую во избежание искажений, допускать не следует.
21. Не следует уменьшать громкость путем расстройки контуров, так как это может привести к возникновению помех со стороны других радиостанций.
22. Не следует уменьшать громкость путем уменьшения накала ламп приемника.
Ослабление прмех других станций
23. В случае наличия помех со стороны других станций последние можно ослабить или ликвидировать:
а) ослаблением антенной связи;
б) увеличением обратной связи, но не до предела, при котором возникает генерация.

Включение усилителя к приемнику

24. После того, как все операции по настройке и регулировке приемника закончены, выход приемника можно нагрузить на вход усилителя, присоединяемого к клеммам 31.

Выключение приемника

25. Выключение производится вращением до отказа ручки реостата накала 35 против часовой стрелки.
26. Если предполагается продолжительное бездействие приемника, после выключения накала ламп реостатом рекомендуется отсоединить анодную батарею.

Назначение и данные деталей

Входные цепи

1 - клеммы для включения вертикальной антенны и заземления или рамки; заземление включается на клемму 3, а вертикальная антенна на клемму А1 или клемму А2; рамка включается на клеммы А1 и А2.
2 - катушка антенной связи сменная, подвижная относительно катушки 3-4.
3 - 4 - секции сменной катушки первого резонансного контура; к приемнику прилагается 2 катушки 3 - 4: одна на диапазон 225 - 2175 м (с красной надписью) и другая - на диапазон 180 - 1200 м (с белой надписью); первая катушка при включенных обеих ее секциях 3 - 4, при изменении емкости переменного конденсатора 6, перекрывает диапазон 225 - 750 м, а при выключенной секции 4 - диапазон 640 - 2175 м; вторая катушка при двух секциях перекрывает диапазон 180 - 600 м и при одной секции 4 - диапазон 370 - 1200 м.
5 - переключатель кнопочный или контактный для выключения секции 4 катушки контура.
6 - конденсатор переменной емкости с верньером - 800 пФ, первого контура.

Усилитель высокой частоты

7, 13, 19 - три лампы первого, второго и третьего каскадов УВЧ типа ПТ-2, УБ-107 или УБ-110.
8, 14, 20 - анодные катушки первого, второго и третьего каскадов увч, сменные, намотанные на общих каркасах с соответствую­щими сеточными (контурными) катушками 9 - 10, 15 - 16 и 21 - 22, образующие с последними трансформаторы высокой частоты.
9 - 10, 15 - 16, 21 - 22 - секции сменных контурных (сеточных) катушек второго, третьего и четвертого контуров, намотанные на общих каркасах с соответствующими анодными катушками 8, 14 и 20 и образующие с последними трансформаторы высокой частоты (см. пояснения к пп. 3 - 4).
К приемнику прилагается два комплекта трансформаторов высокой частоты; диапазоны, перекрываемые при отдельных комплектах трансформаторов и при различном числя включенных секций их вторичных обмоток, соответствуют диапазонам катушек первого контура 3 - 4.
11, 17, 23 - переключатели, аналогичные по конструкции переключателю 5 для выключения соответствующих секций контурных катушек 10, 16 и 22.
12, 18, 24 - конденсаторы переменной емкости с верньерами по 800 пФ, второго, третьего и четвертого резонансных контуров.
25 - потенциометр 450 Ом в цепи накала, изменяющий напряжение на сетках ламп УВЧ 7, 13 и 19 для регулирования усиления.
26 - конденсатор 0,5 мкФ 400 В, шунтирующий действующую часть потенциометра 25.

Детекторный каскад

27 - конденсатор гридлика - 220 пФ.
29 - сопротивление гридлика - 1,5 МОм.
30 - катушка обратной связи, подвижная относительно катушек 21 - 22 четвертого контура, катушка; сменная; к приемнику прилагаются две катушки: одна на диапазон 225 - 2175 м, а другая на диапазон 180 - 1200 м.
31 - выходные клеммы для присоединения входа усилителя низкой частоты.
32 - гнезда для включения контрольного телефона.
33 - блокировочный конденсатор выхода приемника - 2200 пФ.

Цепи питания

34 - клеммы для включения питания.
35 - реостат накала.
36 - конденсатор блокировочный, источника анодного питания 0,5 мкФ 400 В.

 Литература:

Принципиальная схема радиоприемника "ПРТ-4"

"Справочник по радиоприемникам". Составитель: Р.М. Малинин. М.: "Связьтехиздат", 1937. - (стр. 133 - 138).
