Радиоприёмник "ДЛС-2"

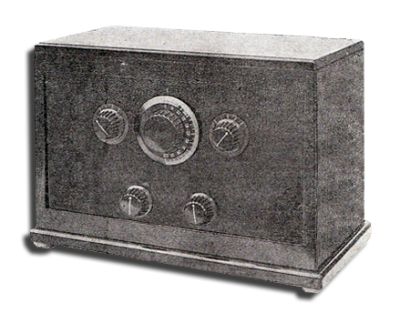

Радиоприёмник "ДЛС-2" выпускался заводом имени Орджоникидзе с 1929 года.

Приемник ДЛС-2 (Детекторно-Ламповый с питанием от Сети 2-ламповый) предназначается для приема местных радиовещательных станций на громкоговоритель.

Диапазон волн: 225 - 2000 м.

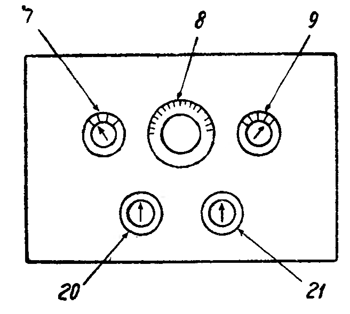

Расположение органов управления приемника ДЛС-2.

Расположение органов управления приемника ДЛС-2.

Конструктивное оформление:

Приемник вместе с усилителем и выпрямителем смонтирован в деревянном ящике с открывающейся верхней крышкой, открывающей доступ к лампам, детектору и другим частям схемы, находящимся внутри ящика.

Все ручки управления приемника выведены на переднюю вертикальную панель.

Клеммы для включения антенны и заземления, а также гнезда для включения громкоговорителя и сети расположены на задней стенке приемника.

Габариты приемника: длина - 350 мм; ширина - 200 мм; высота - 250 мм.

Каскады приемника и примененные лампы:

  1. Детекторный каскад - кристаллический детектор.
  2. Первый каскад УНЧ собран на лампе типа УБ-132 или УО-3.
  3. Оконечный каскад УНЧ собран на лампе типа УБ-132 или УО-3.
  4. Выпрямитель собран по однополупериодной схеме на лампе типа ВО-202 или ВТ-14 (К-2-Т), ВО-125

 Режимы приемника:

Мощность, потребляемая от сети: 10 Вт.

Номинальное напряжение питающей сети: 120 В.

Схема

Принятые сигналы детектируются кристаллическим детектором, после чего усиливаются двумя каскадами низкой частоты на трансформаторах.

Грубая настройка приемника производится переключением витков катушки в цепи антенны и витков катушки резонансного контура, индуктивно связанного с антенной катушкой при помощи общего (сдвоенного) ползункового переключателя.

Точная настройка производится переменным конденсатором, включенным в контур.

При помощи специального переключателя регулируется связь резонансного контура с детекторным.

Прием может производиться как на наружную антенну, так и на осветительную сеть, включаемую на антенную катушку при помощи перемычки.

Усилитель низкой частоты рассчитан для работы с лампами УО-3, но может работать и с лампами УБ-132.

Громкоговоритель включается в анодную цепь лампы второго каскада.

Анодное напряжение и напряжение смещения подаются на лампы от двухполупериодного выпрямителя с фильтром, работающего с лампой ВТ-14 (К-2-Т), ВО-125 или ВО-202, смонтированного в одном ящике с приемником. Накал ламп усилителя питается от специальной обмотки силового трансформатора выпрямителя.

Первичная обмотка трансформатора выпрямителя рассчитана на питание от сети переменного тока 120 В.

 Особенности эксплуатации:

Включение

1. Ручки реостатов 20 и 21 устанавливаются в крайние левые положения.
2. Вставляются в гнезда ламповых панелей усилительные и выпрямительная лампы.
3. Присоединяются к клеммам 2 и 7 антенна и заземление. В случае приема без антенны на осветительную сеть, служащую в этом случае сугрогатом антенны, замыкаются накоротко перемычкой клеммы 2 и 3.
4. Включается в гнезда 16 громкоговоритель.
5. Включается в гнезда 17 сеть переменного тока 120 В.
6. Вращением ручки реостата 21 накала ламп усилителя вправо примерно на 1/4 окружности (при лампах УО-3) включается накал усилительных ламп.
7. Вращением ручки реостата накала 20 вправо, примерно на 3/4 окружности, включается накал выпрямительной лампы.

Настройка

8. Переключатель 9 устанавливается на третий контакт.
9. Производится грубая настройка на желаемую станцию, вращением ручки переключателя 7.
10. Производится точная настройка вращением ручки 8.
11. Подбирается наивыгоднейшая детекторная связь и отыскивается наиболее чувствительная точка на кристалле детектора.
12. Регулировка силы приема и ослабление помех от других станций в некоторых пределах могут быть произведены вращением ручки переключателя детекторной связи.

Выключение

14. Выключается переменный ток выниманием вилки из гнезд штепселя осветительной сети.

 Назначение и данные деталей

Резонансные цепи высокой частоты

1 - клемма для присоединения заземления.
2 - клемма для присоединения антенны.
3 - клемма с перемычкой для замыкания клеммы 2 с клеммой 3 при замене антенны осветительной сетью.
4 - конденсатор слюдяной 385 пФ в цепи антенны для предохранения от замыкания на землю осветительной сети при использовании последней в качестве антенны.
5 - катушка индуктивности, секционированная для настройки антенного контура; намотка однослойная на цилиндре диаметром 75 мм и длиной 40 мм; 25 витков ПЭ 0,55 с отводами от 10, 15, 20 и 25 витков. Катушка 5 помещается внутри катушки 6.
6 - катушка индуктивности, секционированная, для грубой настройки замкнутого резонансного контура; намотка однослойная на цилиндре диаметром 85 мм у длиной 94 мм; 160 витков ПЭ 0,35 с отводами от 32, 64, 91, 140, 145, 155, 158 и 160 витка.
7 - коммутатор грубой настройки антенного и замкнутого резонансного контуров, переключающий витки катушек 5 и 6.
8 - конденсатор переменной емкости 550 пФ для плавной настройки резонансного контура.

Детекторный контур

9 - коммутатор витков катушки 7 для изменения детекторной связи.
10 - кристаллический (галеновый) детектор.
11 - входной трансформатор усилителя низкой частоты; каркас односекционный; I обмотка 1000 витков, II обмотка 10 000 витков, коэффициент трансформации 10; экран между I и II обмотками из фольги, изолированной кембриком.
12 - конденсатор блокировочный I обмотки трансформатора 11.

Усилитель низкой частоты

13 - лампа первого каскада типа УО-3 или-УБ-132.
14 - междуламповый трансформатор; сердечник Ш-образный; каркас односекционный; I обмотка 5500 витков; II обмотка 11 000 витков; коэфициент трансформации 2.
15 - лампа второго каскада типа УО-3 или УБ-132.
16 - гнезда для включения громкоговорителя, блокированные двумя соединенными впараллель конденсаторами по 4400 пФ с бумажным диэлектриком (пропущены на схеме).

Цепи питания

17 - гнезда для включения сети переменного тока.
18 - силовой трансформатор для питания накала ламп усилителя и выпрямителя и для подачи анодного напряжения на выпрямительную лампу.
Сердечник Ш-образный сечением 4 см2. Каркас односекционный. I обмотка 1600 витков 0,25 (U = 120 В) II обмотка анодного напряжения 2х2000=4000 витков 0,13. III обмотка накала усилительных ламп 60 витков 0,8. IV обмотка накала выпрямительной лампы 2 х 30 = 60 витков 0,55 с выводом средней точки.
19 - выпрямительная лампа ВТ -14, ВО-125 или ВО-202;
20 - реостат накала выпрямительной лампы 2,5 Ом из никелина 0,5.
21 - реостат накала усилительных ламп 10 Ом из никелина 0,5.
22 - сопротивление 50 Ом в цепи накала для ослабления фона переменного тока; намотка бифилярная из никелина ПШД 0,2 на односекционной деревянной катушке диаметром 13 мм и длиной 16 мм.
23 - реактивная катушка фильтра анодного напряжения 80 Гн; сердечник Ш-образный; каркас односекционный; обмотка 15 000 витков 0,15.
24 - два конденсатора фильтра аноднoro напряжения по 4 мкФ 400 В.
25 - сопротивление 1,2 кОм для автоматической подачи смещения на сетки усилительных ламп; намотка бифилярная из никелина, выполненная на деревянной катушке диаметром 13 мм и длиной 16 мм.
26 - конденсатор, емкостью 0,5 мкФ, шунтирующий сопротивление смещения.

 Литература.

  1. Прнинципиальная схема приемника ДЛС-2
  2.  "Справочник по радиоприемникам". Составитель: Р.М. Малинин. М.: "Связьтехиздат", 1937. - (стр. 100-104).
  3. Журналы "Радио Всем" за 1930 г.
