Горшков А.П. Справочник радиолюбителя в вопросах и ответах.

Издание второе исправленное. Москва: "Государственное издание по вопросам радио", 1938.

Содержание

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Предисловие к первому изданию

В 1934 г. по решению Всесоюзного комитета по радиофикации и радиовещанию при редакции журнала "Радиофронт" было организовано бюро письменной заочной консультации для радиолюбителей. Первые же месяцы работы этого бюро показали, что спрос на консультацию чрезвычайно велик: число писем от радиолюбителей из разных уголков Советского Союза все время неуклонно возрастало и в настоящее время далеко превышает 1 000 писем в месяц.

Обработка этих писем за несколько лет дала чрезвычайно ценный материал для выяснения того, что главным образом интересует наших радиолюбителей и радиослушателей, с какими затруднениями им приходится встречаться при конструировании самодельных радиоприемников, какие темы или вопросы возникают у любителей при повышении своей квалификации и т. д.

Основные вопросы, задаваемые радиолюбителями, можно обобщить и собрать в несколько групп, посвященных той или иной радиотехнической тематике. Именно эти вопросы, классифицированные по темам их, и явились основой справочника, предлагаемого вниманию читателя.

В отличие от справочников подобного характера, выпускавшихся в предыдущие годы, настоящая книга не является систематическим популярным изложением основ радиотехники в форме вопросов и ответов. Так, например, в справочнике вовсе не затронуты те разделы радиотехники, по которым вопросов от радиолюбителей поступало очень мало или вовсе не было. Не затронуты также вопросы расчетного характера, вследствие того, что на эту тему на книжном рынке можно найти соответствующую литературу (см., например, Бергтольд - "Расчетные формулы и таблицы радиолюбителя", Радиоиздат, 1936 г., Гинкин - "Расчетный справочник по радиотехнике" и др.).

Справочник по всей тематике и кругу освещаемых вопросов предназначен в первую очередь для радиолюбительских консультаций на местах, для руководителей радиокружков и радиолюбителей, занимающихся конструированием самодельных радиоприемников.

Все отзывы и пожелания по этому справочнику издательство просит присылать по адресу: Москва, Петровка, 12, Государственному издательству по вопросам радио.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Вход и выход приемника

1. Что такое вход и выход приемника?

Входом приемника называется та часть его схемы, к которой подводится напряжение, подлежащее усилению, преобразованию и т.д.

В радиоприемниках входом считаются клеммы "антенна" и "земля". Выходом является та часть, с которой снимается напряжение, усиленное приемником, например, разрыв анодной цепи последней лампы приемника или вторичная обмотка выходного трансформатора, первичная обмотка которого включена в анодную цепь оконечной лампы.

2. Для чего в приемниках применяется дроссельный выход или выходной трансформатор?

Ток, текущий в анодной цепи выходной лампы, составляется из двух токов: из постоянной слагающей анодного тока, создаваемой выпрямителем или анодной батареей и переменной (звуковой) слагающей от приходящего сигнала.

Если включить громкоговоритель непосредственно в анодную цепь выходной лампы, то весь анодный ток силой до 20-50 мА будет протекать через катушки громкоговорителя. Это может вызвать прилипание якоря говорителя к одному из полюсных наконечников магнитов, насыщение последних, смещение звуковой катушки динамического громкоговорителя и т. д. Кроме того, ток такой силы будет чрезмерно нагревать катушки громкоговорителя.

Постоянная слагающая анодного тока для работы громкоговорителя не нужна, так как последний приводится в действие переменной слагающей. Для того, чтобы пропустить в громкоговоритель не постоянную слагающую тока, а только лишь одну звуковую, в анодную цепь оконечной лампы и ставятся выходные трансформаторы или выходные дроссели. В этом случае постоянная слагающая течет через первичную обмотку трансформатора или через обмотку дросселя, а через катушку громкоговорителя течет только звуковая слагающая анодного тока.

3. Как сделать дроссельный выход?

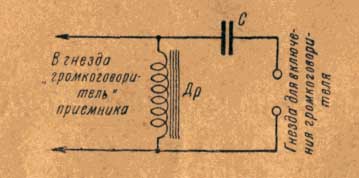

Схема простого дроссельного выхода показана на рисунке. Др - дроссель (примерные его данные: сечение железа 4 см2, провод ПЭ 0,1; число витков подбирается применительно к Ri выходной лампы), С - конденсатор в 2 мкФ.

4. Отчего зависит выбор трансформаторного или дроссельного выхода?

Рабочие качества как той, так и другой системы выхода одинаковы. Выбор зависит от наличия у радиолюбителя соответствующих радиодеталей. Вообще же дроссельный выход применим только при громкоговорителях с высокоомной звуковой катушкой, а при низкоомных катушках применяется трансформаторный выход.

5. Можно ли в качестве выходного трансформатора использовать междуламповый?

Первичная обмотка междулампового трансформатора рассчитана на включение в анодную цепь маломощных ламп, имеющих сравнительно высокое внутреннее сопротивление и малый анодный ток. Если такой трансформатор включить в анодную цепь выходной лампы, через которую течет большой ток (см. вопрос 2), то это приведет к насыщению сердечника трансформатора; обмотка его будет сильно греться, а индуктивное сопротивление обмотки трансформатора не будет соответствовать внутреннему сопротивлению лампы. Поэтому от междулампового трансформатора можно взять только сердечник, на который нужно намотать другие обмотки, соответственно типу выходной лампы и типу громкоговорителя. Кроме того, следует иметь в виду, что в сердечнике выходного трансформатора делается воздушный зазор, так как выходной трансформатор, сделанный без зазора, имеет слишком большие размеры.

6. Какую лампу лучше применять на выходе - пентод или триод?

Нужно сравнивать не один каскад на пентоде и один каскад на триоде, а один каскад на пентоде с примерно равноценным ему двухкаскадным усилением на триодах. В этом случае нужно признать преимущества пентода, так как один каскад с пентодом работает лучше, дает меньше искажений, чем два каскада на трехэлектродных лампах и позволяет уменьшить, габариты приемника. Для того, чтобы пентод работал без искажений, выходной трансформатор в цепи пентода должен быть правильно рассчитан.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

7. Нужно ли при использовании в качестве оконечной лампы пентода применять предварительное усиление низкой частоты?

Пентод специально рассчитан на то, чтобы отдавать большую мощность при очень малых переменных напряжениях, подводимых к его управляющей сетке. В приемниках, имеющих в качестве детектора трехэлектродную или экранированную лампу или пентод, в предварительном усилении низкой частоты нет необходимости, так как эти детекторы обеспечивают подачу на сетку пентода такого напряжения, которое необходимо для отдачи пентодом полной мощности. В приемниках с диодным детектированием переменные напряжения на сетке пентода не всегда бывают достаточны и в таких случаях часто необходимо предварительное усиление низкой частоты. Лампа предварительного усиления может быть самостоятельной или соединенной в одном баллоне с диодным детектором (диод-триод, диод-пентод).

8. Чем заменить выходной пентод, если нет этой лампы?

Если низкочастотного пентода нет, то в качестве выходной лампы можно применить лампу УО-104, хотя она не дает таких результатов, как пентод. В этом случае применение лампы УО-104 нужно считать временным не потому, что эта лампа вообще негодна для работы на выходе приемника, а потому, что для постоянной работы лампы УО-104 в качестве выходной в приемниках типа РФ-1 необходимо предварительное усиление низкой частоты.

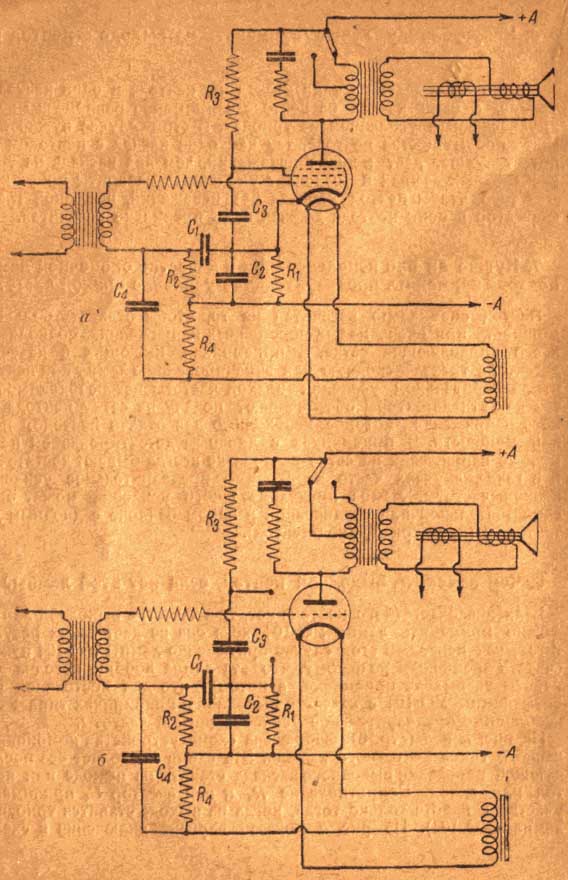

На рис. а и б изображена схема устройства комбинированного триод - пентодного выхода. Эта схема позволяет без последующей переделки выходного каскада ставить на выходе или пентод или триод.

 Сопротивление R4 и конденсатор С4 принимают участие в работе только тогда, когда на выходе ставится триодная лампа (УО-104). На рис. а показан вариант включения в схему пентода, на рис. б - включения триода. В последнем случае R4 служит смещающим сопротивлением (величина его около 1000 Ом). Конденсатор С4, который вместе с сопротивлением R2 играет роль развязывающей цепи, имеет емкость в 1-2 мкФ. При наличии пентода используется вся первичная обмотка выходного трансформатора, рассчитанного на пентод, а при лампе УО-104 используется только половина первичной обмотки. Для этой цели необходим специальный переключатель.

9. Можно ли сделать пушпульный оконечный каскад на пентодах?

Пушпульные оконечные каскады на пентодах иногда применяются в наиболее мощных и дорогих современных радиоприемниках. В приемниках обычного типа и в любительских самодельных конструкциях нет смысла делать такие пушпульные каскады, вследствие их высокой стоимости и малого преимущества по сравнению с обычными пушпульными каскадами на триодах.

10. Какие бывают дроссели при выходной трехэлектродной лампе и при пентоде?

Выходные дроссели, включаемые в цепь оконечной трехэлектродной лампы, имеют обмотку, к началу которой через конденсатор присоединяется громкоговоритель. Выходные дроссели для пентодов имеют отвод от середины обмотки. Громкоговоритель через конденсатор присоединяется к средней точке.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Антенны и заземления

11. Что такое Г-образная антенна?

Г-образной антенной называется такая антенна, у которой снижение взято от одного из концов горизонтальной части.

12. Что такое Т-образная антенна?

Т-образной антенной называется такая антенна, у которой снижение взято от средины горизонтальной части.

13. Обладает ли Г-образная антенна направленным действием?

Г-образная антенна обладает некоторой направленностью действия. Лучше всего на этой антенне принимаются те станции, которые расположены с той стороны антенны, откуда взято снижение.

14. Обладает ли Т-образная антенна направленным действием?

Т-образная антенна практически никакого направленного действия не имеет, т. е. она принимает одинаково со всех сторон.

15. Какая антенна называется вертикальной?

Антенна, не имеющая горизонтальной части и представляющая собой одно снижение, называется вертикальной. Направление такой антенны не должно быть обязательно строго вертикальным.

16. Каковы преимущества вертикальной антенны?

Основное преимущество вертикальной антенны то, что для ее постройки нужна только одна мачта, на вершине которой укрепляется изолятор. От этого изолятора идет снижение к приемнику. Вертикальная антенна менее чувствительна ко всевозможным помехам, чем антенна с горизонтальной частью и кроме того прием на вертикальную антенну получается несколько более избирательным.

17. Какого диаметра брать проволоку для наружной горизонтальной антенны?

При выборе диаметра провода для антенны необходимо главным образом заботиться о ее механической прочности. Поэтому при устройстве антенн пролетом в 20 м провод следует брать не тоньше 1 мм (бронза) и 2 мм (медь, железо). При антеннах пролетом до 40 м - соответственно 1,5 и 3 мм.

18. Какой провес нужно давать антенному проводу, чтобы не произошло обрыва его при морозе?

В радиолюбительских условиях вполне достаточно при установке антенны в летнее или осенне-весеннее время для антенны пролетом в 20 м взять 21 м провода.

19. Как делаются антенны с сосредоточенной емкостью?

Из двух деревянных брусьев (каждый длиной 1 м) сколачивается крестовина. На равных (примерно в 1 см) расстояниях на каждом „луче" крестовины привинчиваются 15-20 роликов, по которым производится "спиральная" намотка провода: провод сначала захватывает первые ролики каждого "луча" крестовины, затем переходит на вторые, на третьи и т. д. (см. рисунок). По окончании намотки крестовина укрепляется на шесте параллельно крыше роликами вниз. Спуск делается от одного из концов намотки, другой остается свободным.



20. Каковы преимущества антенны с сосредоточенной емкостью?

Антенна с сосредоточенной емкостью дает более громкий прием, чем вертикальная антенна (см. вопрос 15, 16), будучи так же, как и эта антенна малочувствительной ко всякого рода помехам и более избирательной" по сравнению с антенной горизонтального типа.

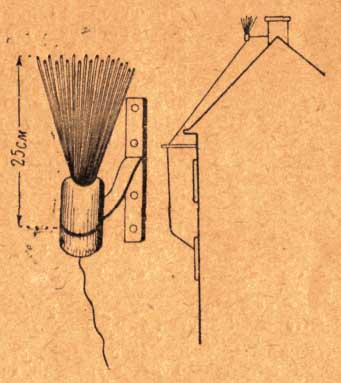

21. Что такое безмачтовая антенна?

Основной частью безмачтовой антенны является пучок ("кисть") из 40-50 кусков провода (длина каждого куска 20-25 см). В нижней своей части все куски провода, составляющие пучок, спаиваются и к ним присоединяется провод снижения. Весь торец зачищается и вставляется в фарфоровую банку, в дне которой для снижения просверлено отверстие. Свободное пространство в банке заполняется каким-либо водоупорным веществом. Банка при помощи кронштейна прикрепляется к карнизу стены, к дымовой трубе на крыше и т. п.

Качество приема на безмачтовую антенну примерно такое же, как и на антенну с сосредоточенной емкостью. На рисунке показано устройство "метелочной" антенны.



22. Что такое комнатная антенна?

Комнатной антенной называется антенна (провода), подвешенная внутри помещения. Формы таких комнатных антенн бывают чрезвычайно разнообразны. Простейшая антенна комнатного типа состоит из провода, подвешенного на изоляторах, от одного конца которого берется снижение к приемнику. Иногда под потолком комнаты провод протягивается в несколько лучей, зигзагообразно, в виде квадрата и т. д. Комнатные антенны, как правило, дают прием значительно более слабый, чем наружные антенны.

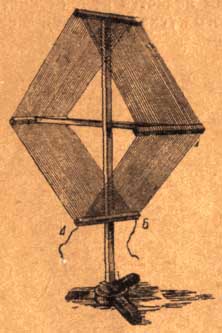

23. Как сделать рамочную антенну?

При стороне рамки примерно в 1 м, расстоянии между витками 6 мм и при диапазоне принимаемых волн от 200 до 2000 м на каркас рамки нужно намотать 30 - 40 изолированных от каркаса и не замыкающихся между собой витков провода (для приема в различных диапазонах от намотки делаются отводы). К приемнику присоединяются оба конца рамочной антенны - один к клемме "антенна", другой к клемме "земля". Таким образом, при работе с рамочной антенной заземлять приемник не нужно.



24. Имеет ли какие-либо преимущества рамочная антенна по сравнению с антеннами других типов?

Рамочная антенна обладает направленным действием, но в то же время дает прием значительно менее громкий, чем наружная антенна. В настоящее время в радиолюбительской практике рамочная антенна почти не применяется, так как направленность действия рамочной антенны в условиях приема в больших городах обычно проявляется в очень слабой степени. Помимо того, рамочная антенна занимает много места в комнате.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

25. Какая антенна нужна для детекторного приемника?

Антенны, предназначенные для приема на детекторный приемник, вообще ничем не отличаются от антенн для ламповых приемников, но так как громкость приема на детекторный приемник в большой степени зависит от качества антенны, то в этом случае антенну следует делать как можно лучше. В частности, высоту антенны нужно брать не меньше 8-10 м, длина горизонтальной части должна быть не меньше чем 15-25 м. Антенна должна быть хорошо изолирована от земли.

26. Какие антенны называются суррогатными?

Радиоприем можно вести не только на наружные или комнатные антенны, но и вообще на любые металлические предметы, расположенные как внутри помещения, так и вне его. Наиболее часто применяемым видом суррогатной антенны является осветительная сеть, свинцовая оболочка телефонного кабеля, трубы центрального отопления и т. д.

27. Как использовать электросеть вместо антенны?

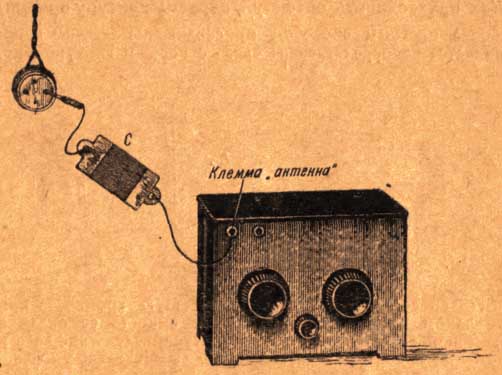

Для использования осветительной сети в качестве антенны нужно клемму приемника "антенна" присоединить к сети через разделительный слюдяной конденсатор С хорошего качества емкостью около 1000 пФ.

28. Как использовать телефонный кабель вместо антенны?

Использование жил телефонного кабеля как антенны недопустимо. Для устройства суррогатной антенны может быть использована свинцовая оболочка телефонного кабеля, к которой провод от клеммы "антенна" может быть присоединен непосредственно или через конденсатор постоянной емкости примерно в 1000 пФ.

29. Можно ли к одной антенне присоединить несколько приемников?

Существует несколько способов присоединения к одной антенне нескольких приемников.

1) В цепь антенны включают несколько не настраивающихся катушек. Каждую из этих катушек индуктивно связывают с приемником.

2) Приемники присоединяются к антенне через небольшие емкости (конденсаторы).

При всех этих и им подобных включениях приемников все-таки замечается известная связь между приемниками - настройка одного влияет на настройку другого.

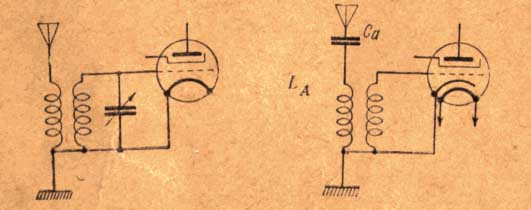

30. Как присоединять антенну к первому контуру приемника?

Наиболее простым способом присоединения антенны к приемнику является непосредственная связь с первым контуром приемника. Этот способ обеспечивает наибольшую громкость приема, но при таком присоединении антенны емкость ее оказывается приключенной параллельно емкости контура, вследствие чего перекрытие первым контуром диапазона волн значительно уменьшается по сравнению с другими контурами приемника. Это чрезвычайно затрудняет соединение конденсаторов на одной оси и приводит к необходимости устраивать отдельный переключатель диапазонов для антенного контура. Кроме того, смена антенны или ее изменение будет сильно сказываться на перекрытии первого контура. Поэтому в приемниках всегда делается ослабленная связь с антенной, при которой указанные выше недостатки устраняются. Наиболее распространенным видом связи является емкостная. В этом случае антенна присоединяется к контуру приемника через небольшую емкость, обычно 10-20 пФ. Такой вид связи контура с антенной дает вполне удовлетворительные результаты в коротковолновой части радиовещательного диапазона. В длинноволновой же части наблюдается некоторое ослабление приема.



Применяется также индуктивная связь с антенной (так называемая "ненастроенная антенна" см. левый рисунок). Этот способ состоит в том, что в цепь антенны включается не настраивающаяся катушка, обычно с большим числом витков, и первый контур приемника индуктивно связывается с этой катушкой. Этот способ присоединения антенны как к предыдущий имеет тот недостаток, что величина связи зависит от частоты, т. е. от настройки приемника. Следовательно, усиление приемника на различных волнах получится не одинаковым. Наилучшим способом связи антенны с приемником является так называемая индуктивно-емкостная связь (см. правый рисунок). При такой схеме связи и при соответствующем подборе величин индуктивности LА и емкости конденсатора СА удается получить сравнительно равномерную величину связи на всем диапазоне.

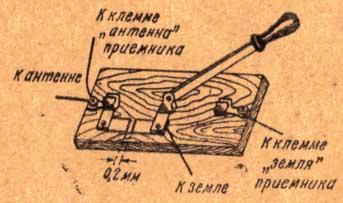

31. Как включается грозовой переключатель?

Грозовой переключатель с искровым промежутком является необходимой принадлежностью радиоприемного устройства, имеющего наружную антенну. Наиболее типичная конструкция такого переключателя, который может быть в крайнем случае изготовлен самостоятельно, приведена на рисунке. Способ включения грозового переключателя показан на том же рисунке.



32. Как осуществляется заземление в городских условиях?

Для заземления в городских условиях обычно используют трубы водопровода, канализации или парового отопления. Трубы предварительно тщательно зачищаются (грубым напильником) от грязи и краски и вокруг трубы по очищенному месту туго наматывается несколько витков голого провода, идущего от клеммы "земля" приемника. Под витки проволоки желательно положить лист станиоля и, если возможно, витки к трубе припаять.

33. Почему сетевые приемники хорошо работают без заземления?

Приемники, питающиеся от осветительной сети, часто удовлетворительно работают без земли. Объясняется это тем, что в большинстве случаев осветительная сеть играет роль заземления или противовеса.

Но не все сетевые приемники могут работать без земли. Иногда присоединение земли значительно уменьшает фон переменного тока. Поэтому в каждом отдельном случае нужно на опыте выяснить - требуется ли для данного приемника земля или нет.

34. Как сделать заземление в деревенских условиях?

К проводу заземления припаивается металлический лист размером примерно 30х40 см. Этот лист закапывается в землю на глубину 1,5-2 м. Можно также вместо припайки металлического листа провод свить в бухту (несколько колец) и затем второй конец провода подвести к приемнику, а самую бухту закопать в яму. Для заземления желательно применять провод того же диаметра, что и провод антенны или толще. Заземляющий провод вводится через отдельное отверстие в раме окна. К стене дома провод прикрепляется обыкновенными гвоздями. Яма для заземления выкапывается возле места ввода. Заземляющий провод можно также опустить в находящийся поблизости колодец, выгребную яму и т. д. Важно, чтобы заземление находилось по возможности ближе к месту радиоустановки и почва заземления была бы сырой.

35. Что такое заземленный противовес?

В случае невозможности применить какой-либо из указанных в вопросе 34 видов заземления, можно использовать так называемый "заземленный противовес". Под горизонтальной частью антенны прорывается канава глубиной примерно 5-10 см. В эту канаву во всю длину ее укладывается заземляющий провод, конец которого подводится к радиоприемнику, а сама канава засыпается.



john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Емкости

36. Что такое начальная емкость?

Начальной или минимальной емкостью называется та емкость переменного конденсатора, которую он имеет при полностью выведенных пластинах. Начальная емкость имеет большое значение для перекрытия диапазона: чем она меньше, тем обычно лучше конденсатор, так как с таким конденсатором в контуре получается значительно большее перекрытие. Пусть, например, имеется переменный конденсатор с конечной емкостью в 500 см и с начальной емкостью в 20 см. При введении его подвижных пластин от нуля до максимума емкость изменяется в 25 раз (500:20 = 25). В формуле Томсона (), которая связывает индуктивность контура, емкость контура и длину волны, емкость находится под корнем. Поэтому при изменении емкости конденсатора в 25 раз длина волны изменится не в 25 раз, а в ; т. е. в 5 раз. Если начальная волна была 200 м, конечная будет в 5 раз больше, т. е. 1000 м. Посмотрим, какое перекрытие получится в контуре, если начальная емкость переменного конденсатора будет равна не 20 см, а хотя бы 50 см? В этом случае емкость конденсатора при повороте его пластин от минимума до максимума изменится в 10 раз (500:50 = 10).

Длина волны изменится приблизительно () в 3,3 раза, т. е. если начальная волна контура равна 200 м, то конечная будет равна 660 м. Как видим, когда начальная емкость конденсатора меньше, то перекрытие получается гораздо большим. В действительности в контурах, работающих в приемниках, таких больших перекрытий не получается, потому что к начальной емкости переменного конденсатора в приемнике добавляются еще как бы "паразитные" емкости - емкость катушки, емкость монтажа, входная емкость лампы. Поэтому начальная емкость переменного конденсатора, работающего в приемнике, всегда бывает значительно больше, чем собственная начальная емкость.

Таким образом, при расчете контуров следует учитывать не только одну начальную емкость переменных конденсаторов, но и емкость монтажа.

37. Можно ли при конструировании приемника применять конденсаторы иной емкости, чем указано в описании?

При сборке приемника рекомендуется в точности придерживаться величин емкости переменных конденсаторов, указанных в описании конструкции. Если же таких конденсаторов достать нельзя, то можно их заменить другими, несколько отличающимися по емкости. Однако, отношение конечной емкости применяемого конденсатора к начальной должно бы быть таким же, как и у конденсатора, рекомендуемого в описании. При этом индуктивность катушки следует увеличить или уменьшить в зависимости от того, уменьшена или увеличена была емкость переменного конденсатора. Если, например, емкость конденсатора была уменьшена, то индуктивность следует увеличить.

38. Какой конденсатор лучше - с твердым диэлектриком или с воздушным?

Ответить на этот вопрос в общей форме нельзя, так как и у того и у другого конденсатора имеются свои преимущества и недостатки.

Потери в конденсаторе с воздушным диэлектриком близки к нулю. Поэтому в колебательных контурах предпочтительнее применять конденсаторы с воздушным диэлектриком. При применении в колебательных контурах конденсаторов с твердым диэлектриком в контуры будут внесены очень заметные потери. Однако, у конденсаторов с воздушным диэлектриком имеются недостатки: так как расстояние между пластинами нельзя сделать чрезмерно малым, то конденсаторы получаются довольно громоздкими. Конденсаторы этого типа легко повреждаются от механических причин. Конденсаторы с твердым диэлектриком значительно более компактны и в них реже происходят замыкания между пластинами. Поэтому в тех цепях, в которых можно не считаться с потерями, происходящими в конденсаторах, например, в цепях обратной связи, регулятора громкости и т. д. более выгодно применять конденсаторы с твердым диэлектриком.

39. У какого конденсатора емкость больше - у конденсатора с твердым диэлектриком или у конденсатора с воздушным диэлектриком при одинаковом числе пластин, одинаковой форме и одинаковом расстоянии между ними?

При указанных в вопросе условиях емкость конденсатора с твердым диэлектриком будет больше.

40. Когда и где применяются прямоволновый, прямочастотный, среднелинейный и прямоемкостный конденсаторы?

В радиолюбительских приемниках раньше применялись прямоемкостные конденсаторы, которые впоследствии были заменены прямочастотными и прямоволновыми конденсаторами, дававшими возможность более равномерно распределить по шкале настройку на станции. В настоящее время применяются почти исключительно среднелинейные конденсаторы, иначе называемые логарифмическими, так как эти конденсаторы легче других можно объединить на одной общей оси.

В приемниках, имеющих один настраивающийся контур, следует предпочесть прямочастотные конденсаторы, так как при этих конденсаторах распределение станций по шкале получится совершенно равномерным.

41. Какие пластины конденсатора нужно заземлять - подвижные или неподвижные?

Как в конденсаторах контуров, так и в конденсаторах, ставящихся для регулировки обратной связи, ротор (подвижные пластины) обычно соединяется с проводом, идущим к "земле". Если по схеме подвижные пластины нельзя заземлить, то переменный конденсатор во всяком случае надо включить так, чтобы с сеткой лампы были бы соединены его неподвижные пластины.

42. Для чего в крайних пластинах роторов переменных конденсаторов имеются прорезы?

Прорезы в крайних пластинах роторов конденсаторов служат для подгонки контуров приемника в резонанс. Эта регулировка в фабричных условиях производится следующим образом. Вначале с помощью подстроечных конденсаторов устанавливается одинаковая начальная емкость всех конденсаторов, насажанных на одну ось. Затем с помощью гетеродина задается определенная частота, соответствующая например волне в 200 м. Приемник настраивается на эту волну. После того, как настройка произведена, путем отгибания "долек" роторных пластин в той части, которой они вошли в статоры, добиваются получения наибольшей громкости приема. Такую регулировку приемника осуществляют на нескольких участках диапазона. Наличие разрезных пластин роторов конденсаторов позволило убрать ручки корректоров, имеющихся, например, в приемниках типа ЭЧС-2, ЭКЛ-4 (см. вопрос 49).

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

В радиолюбительских условиях регулировка при помощи гетеродина может быть заменена практической настройкой на дальние станции.

43. Как приблизительно определить емкость микрофарадных конденсаторов?

Если имеется один или два микрофарадных конденсатора, емкость которых известна, то приблизительное определение емкости других конденсаторов может быть получено следующим путем. "Эталонные" конденсаторы включаются в сеть переменного тока последовательно с электрической лампой. На-глаз определяется степень накала лампы, при включении того или другого конденсатора. После этого в таком же порядке включается микро-фарадный конденсатор, емкость которого неизвестна. Если накал лампы будет при таком включении ярче, то емкость измеряемого конденсатора больше эталонного и наоборот.

44. Как проверить исправность микрофарадных конденсаторов?

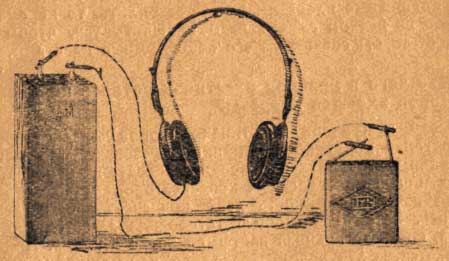

Из батарейки, телефонных трубок и испытываемого конденсатора составляется последовательная цепь. В момент замыкания этой цепи в телефоне будет слышен легкий щелчок. Цепь размыкается и через 2-5 сек. замыкается вновь. Если щелчок не повторится - это будет признаком исправности конденсатора Повторение же щелчка указывает на то, что в конденсаторе имеется утечка.

 45. Как повысить пробивное напряжение микрофарадных конденсаторов?

"Рулон" конденсатора вынимают из металлической коробки и погружают на 1-2 часа в кипящий парафин. По прошествии этого времени конденсатор вновь вкладывают в металлическую коробку. Обработанный таким образом конденсатор несколько уменьшает свою первоначальную емкость, но зато пробивное напряжение его повышается в два-три раза.

46. Можно ли восстановить пробитые микрофарадные конденсаторы?

В некоторых случаях пробитые конденсаторы удается исправить следующим образом: пробитые конденсаторы включаются в обмотку накала подогревных ламп радиоустановки. Через конденсатор при этом включении проходит ток около 2 А, который нагревает обкладки конденсатора в том месте, где они пробиты. Парафин, которым залиты конденсаторы, расплавляется и заливает пробитое место. В момент включения конденсатора в обмотку накала он начинает гудеть. Через очень короткое время (1-3 мин.) гудение прекращается, что и указывает на то, что конденсатор восстановлен.

47. Дает ли электролитический конденсатор при разряде искру?

Электролитические конденсаторы имеют большую утечку, поэтому при разряде их искры не бывает (см. также вопрос 475).

48. Можно ли допускать некоторые изменения в емкостях конденсаторов, указанных в описаниях той или иной конструкции?

По существу в приемниках не бывает ни одного конденсатора, величину которого нельзя было бы в известных пределах изменить. Вопрос этот можно поставить иначе: потребует ли изменение емкости данного конденсатора изменения электрических величин других деталей или нет. Можно, например, применить в контурах приемника конденсаторы другой емкости, но для того, чтобы сохранить диапазон контуров неизменным, надо соответственно увеличить или уменьшить индуктивность катушки. В других же случаях изменение емкости можно производить в известных пределах и без изменения величин других деталей. Например, емкости конденсаторов, стоящих в развязывающих цепях, можно без особого ущерба изменять в довольно широких пределах (см. вопрос 393). Можно также уменьшить емкости конденсаторов фильтра выпрямителя, если это уменьшение не вызовет появление фона.

При необходимости изменения емкости конденсатора следует иметь в виду, что в большинстве случаев увеличение емкости не отражается на работе приемника. Исключением из этого правила являются конденсаторы, служащие для связи антенны с контуром или для связи между контурами; увеличение емкости этих конденсаторов может резко изменить работу приемника.

49. Что такое корректор?

Корректором называется приспособление, дающее возможность поворачивать статор переменного конденсатора в пределах определенного угла. Эта подстройка конденсатора корректором производится в процессе настройки приемника. Корректоры дают возможность настроить все контуры приемника точно в резонанс, но в то же время осложняют обращение с приемником, так как по существу являются дополнительными ручками настройки.

50. В чем заключается роль корректора?

Корректор применяется в тех случаях, когда переменные конденсаторы контуров насажаны на одну ось, но вследствие каких-либо причин при одновременном вращении конденсаторов резонанс на всем диапазоне не получается. В таких случаях корректор позволяет поворачивать в пределах некоторого угла статоры конденсаторов, что дает возможность в любом месте диапазона подстроить контуры точно в резонанс.

51. Что такое диэлектрическая проницаемость?

Диэлектрической проницаемостью среды (диэлектрической постоянной) называется число, которое показывает во сколько раз увеличивается емкость конденсатора, если воздух между пластинами заменить данным веществом.

52. Что такое емкость монтажа?

Емкостью монтажа называется емкость, которая получается между деталями и соединительными проводами в приемнике. Эта емкость в хорошо смонтированных приемниках бывает не менее 25-30 см. В плохо смонтированных приемниках она может быть гораздо больше. Если эта емкость имеется в цепях, входящих в контур, то она прибавляется к начальной емкости переменных конденсаторов контура и уменьшает перекрытие контура. В известных случаях эта емкость монтажа может привести к самовозбуждению приемника, так как через нее устанавливается связь между каскадами.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Сопротивления

53. В каких пределах возможны отступления от величии сопротивлений при постройке приемников по описаниям?

Указать какие-либо точные пределы отклонений величин сопротивлений нельзя, так как пределы изменений зависят от того места схемы, в котором работают сопротивления. Однако, в общем можно считать, что изменение величин в пределах 15-20 % не отразится на качестве работы приемника.

54. В чем заключается отличие "коксовых" сопротивлений второго сорта от сопротивлений первого сорта?

Разница между "коксовыми" (химическими) сопротивлениями первого и второго сорта заключается главным образом в отклонении фактической величины сопротивления от этикетной. В сопротивлениях первого сорта эти отклонения не превышают 10-15 %, в сопротивлениях же второго сорта они бывают значительно больше.

55. Как повысить величину коксового сопротивления?

В любительской практике очень часто производят увеличение величины химического (коксового) сопротивления путем снятия части слоя кокса. Для этого удаляют изоляционный слой лака, которым покрыто сопротивление, и затем ножом или каким-либо другим инструментом счищают часть химического слоя. Этот способ нельзя рекомендовать потому, что величина сопротивления обнаженного кокса как в силу его гигроскопичности, так и возможных его механических повреждений будет с течением времени изменяться. Кроме того, при такой операции обычно нарушается контакт между слоем кокса и металлической обоймой, что также ухудшает качество сопротивления. Поэтому при необходимости увеличить сопротивление (если нет под рукой сопротивления нужной величины) следует соединять последовательно два или несколько сопротивлений, чтобы сумма их величин была равна величине нужного сопротивления.

56. Как удалить лак с коксового сопротивления?

Наиболее простой способ удаления лака с коксовых сопротивлений - смывание помощью спирта. Делать это однако не рекомендуется, так как смывание лака портит сопротивление (см. предыдущий вопрос).

57. Как уменьшить величину коксового сопротивления?

Наиболее простой способ состоит в передвижении одного из хомутиков сопротивления к центру.

Другой способ состоит в делении электропроводящего слоя на равные части и в параллельном соединении их между собой (см. рисунок).

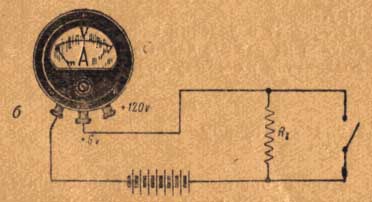

58. Как определить величину сопротивлений?

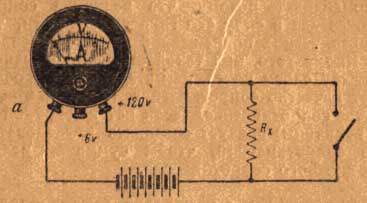

Измерение величины сопротивлений в радиолюбительском обиходе можно производить помощью обычного любительского вольтмиллиамперметра, рассчитанного на измерение напряжений до 120 V. Катушка такого вольтмиллиамперметра, распространенного среди радиолюбителей, имеет сопротивление при измерении напряжений до 6 V - 300 Ом; при измерении напряжений до 120 V последовательно с катушкой включается добавочное сопротивления в 5700 Ом. Для измерения сопротивлений помимо вольтмиллиамперметра нужно иметь батарею напряжением в 80-120 V. Измерение производится следующим образом. Вольтметр включается по схеме а, показанной на этой странице, и при замкнутом сопротивлении Rх производится отсчет напряжения.

 Затем производится второй отсчет, но уже при включенном в цепь сопротивления Rх. Имея эти два отсчета, можно определить величину измеряемого сопротивления помощью следующей формулы

 где U1 и U2 - отклонение вольтметра при первом и втором измерениях.

 Предположим, что вольтметр при первом измерении показал 90 V и при втором измерении 30 V.

 С помощью шкалы вольтметра, рассчитанном на измерение напряжений до 120 V, можно приближенно измерять величины сопротивлений в тысячи и десятки тысяч ом. Сопротивления, величины которых меньше 1000 Ом, измеряются помощью шестивольтовой шкалы (см. схему б).

Формула в данном случае будет иметь такой вид:

 Если при первом измерении вольтметр показал напряжение в 4 V, а при втором 2 V, то искомая величина Rх будет

 Нужно иметь в виду, что при таком способе измерения сопротивлений определяется та величина, которую имеет сопротивление при значительной нагрузке, а под нагрузкой величина высокоомных сопротивлений может заметно изменяться.

59. Можно ли коксовые (химические) сопротивления заменить проволочными и наоборот?

Любые химические сопротивления можно заменить проволочными, так как химические сопротивления применяются только в силу того, что они более компактны и дешевы, чем проволочные. Проволочные сопротивления применяются обычно только тогда, когда через них должен проходить ток большой силы, для пропускания которого химические сопротивления не пригодны. Поэтому проволочные сопротивления не всегда можно заменить химическими, обратная же замена всегда возможна. Следует только иметь в виду, что в некоторых случаях проволочные сопротивления нужно наматывать бифилярным способом, чтобы сделать их безиндукционными.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

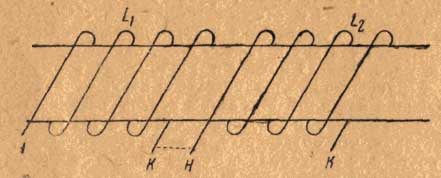

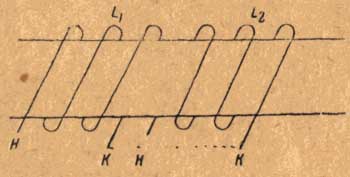

60. Что такое бифилярная намотка?

Бифилярным способом намотки называется такой способ, когда намотка ведется одновременно двумя проводами. Концы этих проводов спаиваются вместе. Как видно из рисунка, в этом случае ток половину пути будет проходить в одном направлении, а вторую половину - в другом направлении и поэтому поля, которые будут создаваться током, будут взаимно компенсироваться. Намотанные таким образом сопротивления или катушки не имеют индуктивности и представляют собой чисто омические сопротивления.

 61. Когда применяется бифилярная намотка?

Бифилярная намотка применяется в тех случаях, когда нужно изготовить безиндукционное проволочное сопротивление.

62. Какие сопротивления могут нагреваться в приемниках и почему?

Нагревание сопротивлений является следствием того, что по ним протекает ток; при этом в сопротивлении происходит потеря мощности, которая и выражается в нагревании сопротивления. В каждом сопротивлении можно расходовать определенную мощность. Превышение этой мощности может вызвать сильное нагревание сопротивления и даже его порчу. Применяющиеся в приемниках коксовые (химические) сопротивления обычно рассчитаны на мощность 0,5 W. Для того, чтобы узнать, какой силы ток можно пропустить без вреда через данное сопротивление, можно воспользоваться одной из следующих формул:

W = I2 R или W = U I

В этих формулах W - мощность в ваттах, I - сила тока в амперах, U - напряжение в вольтах, R - сопротивление в омах.

В тех случаях, когда известна сила тока, протекающая по сопротивлению, надо пользоваться первой формулой: величину сопротивления надо умножить на квадрат силы тока, протекающего через это сопротивление. Для того, чтобы определить величину W по второй формуле, надо напряжение, которое подведено к концам сопротивления, помножить на силу тока, протекающего через него. В цепях приемника обычно нагреваются те сопротивления, по которым протекает постоянный ток. К таким сопротивлениям относятся нагрузочные и развязывающие сопротивления в анодных цепях, сопротивления, задающие отрицательное смещение на сетки, сопротивления потенциометров, с которых снимается положительное напряжение на экранные сетки. Все другие сопротивления приемников не должны нагреваться. Их нагревание указывает на то, что где-то в приемнике имеется неисправность.

63. Какое сопротивление называется омическим?

Омическим сопротивлением называется сопротивление проводника, оказываемое им электрическому току, обусловленное материалом проводника. Так как омическое сопротивление проводника зависит только от его материала, то величина сопротивления будет одинаковой как для постоянного, так и для переменного тока. Это справедливо при небольших частотах переменного тока. При высоких частотах сопротивление будет фактически увеличиваться вследствие скинэффекта (см. вопрос 431).

64. Какое сопротивление называется индуктивным?

Индуктивным сопротивлением называется то сопротивление, которое оказывается току цепью вследствие наличия в ней индуктивности, которая как известно препятствует всякому изменению величины тока, протекающего по цепи. Индуктивное сопротивление существует только по отношению к переменному току. Поэтому считаться с этим сопротивлением приходится только в цепях переменного тока.

65. Какая разница между индуктивным и омическим сопротивлениями?

Величина омического сопротивления, грубо говоря, остается одинаковой как для постоянного, так и для переменного тока. Поэтому омическое сопротивление применяется в тех цепях, в которых нужно получить одинаковое падение напряжения как переменного, так и постоянного тока. Что касается индуктивных сопротивлений, то их величина имеет значение по отношению к переменному току, а для постоянного тока они представляют собой обычное очень небольшое сопротивление, обусловленное материалом того проводника, из которого они сделаны. Поэтому при прохождении постоянного тока через индуктивное сопротивление получается малое падение напряжения, а при прохождении переменного тока - большое падение напряжения. Это часто используется в различных электроприборах; например, дроссель, применяемый в выпрямителе, представляет большое индуктивное сопротивление для пульсации и в то же время представляет малое омическое сопротивление для постоянного тока.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Индуктивность (самоиндукция)

66. Что такое индуктивность?

Как известно вокруг каждого проводника, по которому протекает электрический ток, возникают силовые линии. Число этих линий зависит от силы тока. Чем сильнее ток, тем больше силовых линий появляется вокруг провода. При прохождении по проводнику постоянного тока количество силовых линий не меняется; при прохождении по проводу переменного тока или при изменении силы постоянного тока, число силовых линий возрастает при увеличении силы тока и уменьшается при ослаблении его. Мы можем себе представить, что при увеличении силы тока силовые линии как бы "разворачиваются" из провода, выходят из него все в большем количестве, а при ослаблении тока как бы сжимаются, сворачиваются в провод. Из теории электротехники известно, что в тех случаях, когда какой-либо проводник пересекается силовыми линиями, то в этом проводнике возникает электрический ток. Это явление носит название индукции. Но возникновение в проводнике тока имеет место не только тогда, когда проводник пересекается силовыми линиями "чужого поля", т. е. поля, созданного соседним проводником, а также и тогда, когда провод пересекается собственными силовыми линиями, т. е. теми линиями, которые созданы в нем тем током, который протекает по нему от какого-либо источника. Совершенно естественно, что в том случае, когда по проводнику протекает постоянный ток - никакого пересечения провода силовыми линиями происходить не будет. Если же сила тока увеличивается или уменьшается, то вокруг провода разворачиваются силовые линии или, наоборот, сворачиваются и при этом они пересекают провод, вследствие чего в последнем будет возникать дополнительное напряжение. Появление в проводе дополнительного напряжения, вызванного своими же собственными силовыми линиями, носит название индуктивности. Индуктированный ток имеет направление обратное начальному току в том случае, когда сила начального тока увеличивается и совпадает с ним по направлению, когда сила начального тока уменьшается. Следовательно, можно сказать, что индуктированный ток как бы стремится противодействовать всем изменениям начального тока, так как если начальный ток усиливается, то индуктированный направляется в противоположную сторону и как бы ослабляет его, когда же первичный ток ослабляется, то индуктированный ток течет в направлении начального, складывается с ним.

Явление индуктивности наблюдается во всех проводниках любых форм, но в прямолинейных проводниках оно сравнительно слабо; в прямолинейных проводниках, свитых в катушку, явление индуктивности заметно чрезвычайно резко. Это объясняется тем, что силовые линии, возникающие вокруг каждого витка катушки, пересекают не только свой виток, но и соседние витки, индуктируя в них также напряжение; вследствие этого токи индуктивности в проводниках, свитых в катушку, получаются значительно более сильными.

67. Что такое генри?

Генри - единица индуктивности. Индуктивностью в одни генри обладает такая катушка, изменение силы тока в которой на один ампер в секунду создает электродвижущую силу в один вольт. Практически генри является величиной довольно большой. Этой величиной пользуются при определении индуктивности трансформаторов и дросселей низкой частоты. При определении индуктивности высокочастотных катушек обычно пользуются единицами в тысячу или в миллион раз меньшими, которые называются миллигенри и микрогенри. Одна тысячная микрогенри часто называется сантиметром, т. е. 1000 см равняются 1 мкГн.

68. Какие катушки лучше - сотовые или цилиндрические?

Цилиндрические катушки являются наилучшим видом катушек. Цилиндрические катушки обладают наименьшими потерями по сравнению с катушками любых других типов, но в то же время эти катушки являются и самыми громоздкими. Обычно цилиндрические катушки применяются в коротковолновых и средневолновых контурах, так как в этих случаях катушки состоят из сравнительно малого числа витков и поэтому не громоздки. Кроме того, преимущество цилиндрических катушек на частотах, соответствующих коротким и средним волнам, сказывается особенно сильно. Длинноволновые катушки в большинстве случаев применяются сотовые, что объясняется, с одной стороны, соображениями компактности и, с другой, тем, что на длинных волнах разница в качестве между цилиндрическими и сотовыми катушками не особенно велика.

69. Какого направления витков надо придерживаться при намотке катушек приемника и силового трансформатора?

Направление витков силового трансформатора никакого значения не имеет. Первичная обмотка может быть намотана в одну сторону, вторичная - в другую и качество трансформатора будет таким же, как если бы витки намоток шли бы в одном направлении. Точно также безразлично направление витков и при раздельном расположении обмотки трансформатора на одном и том же сердечнике. В этом случае необходимо соблюдать не направление в одну сторону витков, а правильность соединения между собой разделенных частей обмоток; соединение их должно быть таким, чтобы магнитные поля, создаваемые обоими намотками, были направлены в одну и ту же сторону.

Почти то же самое можно сказать и о значении направления витков при намотке катушек контуров приемника. На одном и том же каркасе направление витков катушек может идти в любую сторону. Здесь необходимо принять во внимание лишь то, что емкость катушек может быть различной при разном направлении витков. Поэтому например к аноду и сетке присоединяются те концы трансформатора, между которыми существует наименьшая емкостная связь, т. е. концы катушек, наиболее удаленные друг от друга.

То же самое можно сказать и относительно катушки обратной связи: важно не направление витков, а правильность включения ее концов. При неправильном включении концов приемник не будет генерировать.

70. Что значит "мотать в одном направлении"?

Под намоткой в одном направлении понимается такая намотка, при которой витки одной катушки являются продолжением другой. Такая намотка в одном направлении двух катушек показана на верхнем рисунке.

Из рисунка видно, что начало катушки L2 является продолжением конца намотки катушки L1. Если конец L1, и начало L2 соединить, то получится как бы одна катушка. Нет необходимости следить за тем, чтобы две катушки или две какие-нибудь обмотки были фактически намотаны в одном направлении. Важно лишь, чтобы они были соединены между собою так, чтобы ток, проходя по второй катушке, обходил каркас, на котором намотаны катушки, в одном направлении. Иначе говоря, если смотреть на сердечник катушки с какого-нибудь конца; то ток, проходящий по катушке, должен казаться проходящим в обоих катушках по часовой стрелке или против нее. На нижнем рисунке - две катушки, намотанные на одном сердечнике, в различных направлениях.

Для намотки катушки L1 провод обходил по верху сердечника справа налево, а под низом сердечника - слева направо; при намотке катушки L2 направление витков было обратное. Но, если соединить конец катушки L1 с концом катушки L2, то нетрудно увидеть по рисунку, что ток в обеих катушках будет проходить в одном направлении. Такое соединение и будет правильным.

71. Что называется "шагом намотки" сотовой катушки?

Сотовая катушка мотается на болванке определенного диаметра между двумя рядами (обычно по 29) гвоздей, причем при намотке провод в определенной последовательности переходит с одного гвоздя на другой. Для намотки нужно знать диаметр болванки, число гвоздей в ряду и шаг намотки, который обыкновенно обозначается цифрой, например "шаг намотки семь". Это значит, что намотка провода начинается с первого гвоздя в первом ряду, далее переходит на 1 + 7, т. е. на восьмой гвоздь - во втором, а затем на 8 + 7, т. е. на пятнадцатый в первом, на двадцать второй во втором и на двадцать девятый в первом. При 29 гвоздях в ряду, на двадцать девятом гвозде заканчивается намотка первого витка катушки и затем провод переходит на седьмой гвоздь во втором ряду, на четырнадцатый в первом и т. д. "Шаг намотки", таким образом обозначает порядок чередования гвоздей, за которые цепляется провод при намотке сотовых катушек.

80. Целесообразно ли мотать катушки на ребристом каркасе?

Катушка, намотанная на ребристом каркасе, по качеству лучше, чем катушка, намотанная на обычном цилиндрическом каркасе. Однако, в последнее время, в связи с появлением высококачественных ламп, дающих большое усиление, и стремлением к достижению наибольшей компактности приемников, от катушек с малыми потерями, к числу которых принадлежат катушки на ребристых каркасах, отказываются и в современных приемниках такие катушки уже не применяются. Нет особенного смысла применять эти катушки и в радиолюбительских приемниках, так как, во-первых, изготовление таких катушек очень трудно и, во-вторых, эти катушки будут по качеству превышать обычные цилиндрические лишь в том случае, если они будут совершенно правильно рассчитаны и правильно сделаны. При изготовлении таких катушек на-глаз их преимущества по сравнению с обычными катушками могут быть ничтожными.

81. Что такое феррокартные катушки?

Феррокартными катушками называются катушки, применяемые в настраивающихся контурах и имеющие сердечник из феррокарта. Эти катушки обладают большой индуктивностью при малом числе витков намотки и поэтому чрезвычайно малы по размерам, что делает их удобными для монтажа. Множитель вольтажа у этих катушек бывает очень большим (т. е. катушки этого типа обладают хорошими качествами).

82. Что представляет собою сердечник феррокартных катушек?

Сердечник феррокартной катушки совершенно не похож на сердечник от трансформатора или дросселя. Сердечник феррокартной катушки состоит из спрессованных крупинок химически чистого железа, связанных специальными лаками. Изготовление такого сердечника является очень трудной и тонкой работой.



Войти Зарегистрироваться
Новости
11.12.2017
94-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
4.12.2017
93-й выпуск рассылки "Радиолюбитель":  http://www.... далее>>>
26.11.2017
92-й выпуск рассылки "Радиолюбитель":   http://www.... далее>>>
8.11.2017
91-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
16.10.2017
90-й выпуск рассылки "Радиолюбитель":   http://... далее>>>
Последние комментарии
Copyright © RadioNic, 2009-2017
RSS Feed
Follow radionic_ru on Twitter
