Радиола "Кама-61"

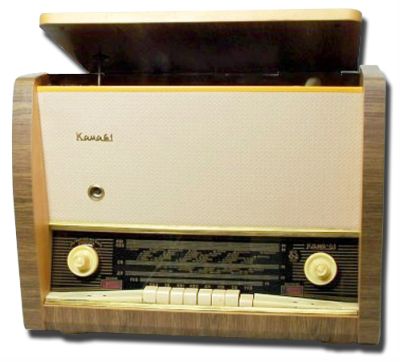

Настольная радиола "Кама-61" выпускалась Сарапульским радиозаводом с 1961 года.

Радиола представляет собой семиламповый приемник с универсальным трехскоростным проигрывателем. Приемник радиолы имеет внутреннюю поворотную магнитную антенну для приема длинных и средних волн. Акустическая система объемного звучания содержит четыре громкоговорителя. Переключатель рода работ - клавишный. Электропроигрываюшее устройство типа ЭП-7 имеет три скорости привода: 33, 45 и 78 об/мин.

Конструкция

Расположение ламп и основных узлов па шасси радиолы "Кама-61"

Расположение ламп и основных узлов па шасси радиолы "Кама-61"

Габарит радиолы 590х420х360 мм, вес 20 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для УКВ и преобразователь частоты для остальных диапазонов иа лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6K4П.
  4. Детектор для всех диапазонов на лампе 6Х2П.
  5. Предварительный УНЧ иа лампе 6Ж1П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 409 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 Мгц (75,9 - 40,5 м);
  5. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

По своим техническим характеристикам радиола "Кама-61"  является радиолой 1 класса.

Чувствительность с наружной антенной в диапазоне УКВ не хуже 20 мкВ, в других диапазонах не хуже 200 мкВ, с внутренней магнитной антенной (для диапазонов длинных и средних волн) не хуже 3 мВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц в диапазонах длинных, средник и коротких волн не менее 46 дБ, при расстройке на +-250 кГц в диапазоне УКВ не менее 26 дБ.

Частотная характеристика. Полоса пропускания при радиоприемнике в диапазоне УКВ 80 - 10000 Гц, в других диапазонах 80 - 4000 Гц, при воспроизведении грамзаписи 80 - 7000 Гц.

Выходная мощность: 1,5 Вт.

Питание: Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме - 60 Вт, при проигрывании пластинок 75 Вт.

Принципиальная схема

Принципиальная схема радиолы имеет незначительные отличия от схемы радиолы "Латвия" выпуска 1959 г.

Детали

Выходные трансформаторы. Тр2 имеет первичную обмотку из 2000 витков провода ПЭЛ 0,12 и вторичную из 33 витков провода ПЭЛ 0,47. Тр3 имеет первичную обмотку из 80+2900+580 витков провода ПЭЛ 0,12, вторичную - из 40 витков провода ПЭЛ 0,8.

Трансформатор питания. Сетевая обмотка содержит 2х(542+83) витков провода ПЭЛ 0,31, повышающая обмотка - 1290 витков провода ПЭЛ 0,2, накальные обмотки - 35 и 34 витков провода (соответственно) ПЭЛ 1,0 и ПЭЛ 0,41.

Громкоговорители. Гр1 и Гр2 типа 1ГД-9, сопротивление звуковой катушки постоянному току 5,5 Ом; катушка намотана проводом ПЭЛ 0,12 и имеет 63 витка Гр3 и Гр4 типа 2ГД-3, звуковая катушка имеет 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр 151-154).
  2. Принципиальная схема радиолы  "Кама-61"
