Радиола "Латвия"

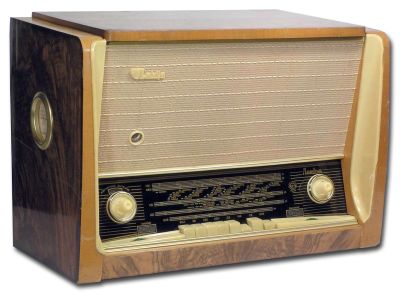

Радиола первого класса "Латвия" (РН-59) серийно выпускалась Государственным электротехническим заводом ВЭФ с 1959 по 1964 годы.

Радиола представляет собой семиламповый приемник, собранный вместе с универсальным электропроигрывателем.

Проигрывающее устройство имеет привод на три скорости: 33, 45 и 78 об/мин с полуавтоматическим включением и автоматическим выключением проигрывателя.

Акустическая система состоит из четырех громкоговорителей, обеспечивающих воспроизведение широкой полосы звуковых частот.

Приемник радиолы имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П или ЕСН-81.
  3. УПЧ для всех диапазонов на лампе 6К4П.
  4. Детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Ж1П.
  6. Оконечный усилитель мощности на лампе 6П14П или EL-84.
  7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны - СВ: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны - КВ1: 9,36 -12,1 МГц (32,0 -27,7 м);
  4. Короткие волны - КВ2: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

Чувствительность при работе радиолы с наружной антенной в диапазонах длинных и средних волн не хуже 150 мкВ, в диапазонах коротких волн не хуже 200 мкВ, в УКВ диапазоне не хуже 20 мкВ, при работе с внутренней магнитной антенной в диапазонах длинных и средних волн не хуже 3 мв/в.

Избирательность в диапазоне УКВ при расстройке на +-250 кГц не менее 26 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 46 дБ.

Частотная характеристика. При приеме радиостанций радиола воспроизводит полосу частот в диапазоне УКВ 80 - 10000 Гц, в остальных диапазонах 80 - 4000 гц, при проигрывании грампластинок 80 - 7000 Гц.

Выходная мощность - 1,5 Вт.

Питание:

Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.

Принципиальная схема схема.

Для снижения помех на частотах, близких к промежуточной, в антенной и сеточной цепях лампы 6И1П поставлены фильтры-пробки.

В анодной цепи преобразователя включен фильтр сосредоточенной селекции. Для низкой ПЧ фильтр четырехконтурный, для высокой ПЧ - трехконтурный, который при работе на всех диапазонах, кроме УКВ, выключается закорачиванием среднего контура. Связь между контурами, расположенными в различных экранах, осуществляется через витки связи.

Детектор ЧМ собран по схеме дробного детектора с питанием накала от отдельной обмотки силового трансформатора для уменьшения фона и регулируемой балансировкой для максимального подавления паразитной амплитудной модуляции.

Экранирующая сетка выходной лампы УНЧ соединена с цепью нагрузки только по переменной составляющей (отдельная обмотка на общем каркасе с обмотками выхода). Со вторичных обмоток выходных трансформаторов на сетку лампы 6П14П через частотнозависимую цепочку подана отрицательная обратная связь по низким и высоким частотам. В цепи обратной связи включены регуляторы тембра высоких и низких частот.

Детали:

Выходные трансформаторы: Трансформатор Тр2: первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление постоянному току 180 Ом), вторичная обмотка - имеет 23 витка провода ПЭЛ 0,51 (сопротивление 0,16 Ом). Трансформатор Тр3 имеет первичные обмотки из 580 и 80+2900 витков провода ПЭЛ 0,12 (сопротивления соответственно 104 и 470 Ом); вторичная обмотка состоит из 40 витков провода ПЭЛ 0.8 (сопротивление 0,15 Ом).

Трансформатор питания: Сетевая обмотка содержит 2(834-542) витков провода ПЭЛ 0,31, повышающая обмотка - 1 290 витков провода ПЭЛ 0,2, накальные - 35 и 34 витка провода соответственно ПЭЛ 1,0 и ПЭЛ 0,41.

Громкоговорители Гр1 и Гр2 типа 1ГД-1 ВЭФ (звуковая катушка - 50 витков провода ПЭЛ 0,14, сопротивление постоянному току 2,5 ом).



Расположение ламп и деталей на шасси радиолы "Латвия-М"

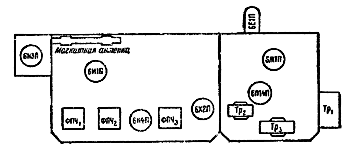

Расположение ламп и деталей на шасси радиолы "Латвия"



Габарит радиолы 590х420х360 мм, вес 20,5 кг.

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - стр. 160 - 163.
  2. Инструкция по эксплуатации 1961 года
  3. Инструкция по эксплуатации 1962 года
