Радиола "Гамма-В"

Радиола с цветомузыкальной приставкой "Гамма-В" выпускалась Муромским заводом РИП с 1965 года.

"Гамма" - это простейшая цветомузыкальная установка в сочетании с радиолой. В отличие от всех других радиол и радиоприемников эта радиола имеет экран цветового сопровождения. Яркие сочные краски способствуют более полному восприятию музыкальных радиопередач и грамзаписи. Радиолой можно пользоваться в затемненной и светлой комнате.

Радиола "Гамма" состоит из унифицированного радиоприемника II класса, цветового устройства и универсального электропроигрывателя. Приемник радиолы предназначен для приема сигналов с амплитудной и частотной модуляцией.

Радиола имеет три громкоговорителя: фронтальный - 4ГД-28 и два боковых - 1ГД-28, что обеспечивает высокое качество звучания.

Универсальный трехскоростной (78; 45; 33 1/3 об/мин) проигрыватель позволяет воспроизводить грамзапись как с обычных, так и с долгоиграющих пластинок. Цветовое устройство может работать как от электропроигрывателя, так и от радиоприемника.

Конструкция.

Радиола "Гамма" выполнена в настольном оформлении. Лицевая панель радиолы изготовлена из прозрачного литьевого полимера. Фронтальный громкоговоритель совмещен с экраном цветового устройства, работа которого просматривается через решетку в лицевой панели. Экран цветового устройства ячеечный, что позволяет получить наилучшие цветовые эффекты.

Монтаж радиолы выполнен на трех печатных платах из фольгированного гетинакса.

Блок цветового сопровождения смонтирован на фигурной скобе, на которой укреплены трансформаторы Tp1, Tp2, Тр3, регулятор яркости R6, печатная плата с монтажом, а также планка с контактами для включения блока в радиолу.

Лампочки Л5, Л6, Л7, Л8, Л9, Л10 установлены на съемном держателе в стандартных патрончиках и включаются в блок 5-контактным разъемом. Держатель в свою очередь вставляется внутрь радиолы через отверстие в дне футляра перед экраном цветового сопровождения.

Цветовые фильтры изготовлены из цветного органического стекла и наглухо закреплены перед экраном, что позволяет заменять лампочки, не разбирая радиолу.

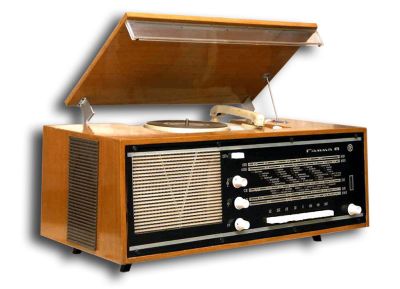

Радиола "Гамма"

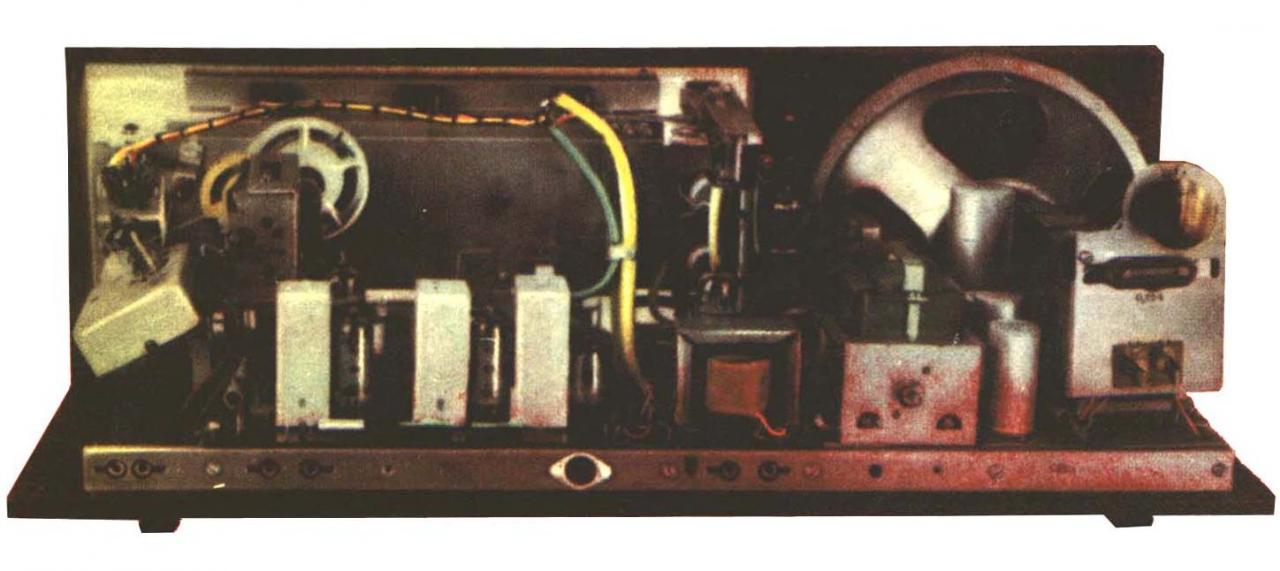

Расположение ламп и основных деталей радиолы "Гамма".

Габарит радиолы 635х305х320 мм, вес 18 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П;
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  4. Комбинированный детектор на лампе 6Х2П;
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки 6Е5С.

Кроме того, в дробном детекторе ЧМ сигналов используются два диода Д2Е. Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

 Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723,0 м);
  2. Средние волны: 520 - 1605 кГц (578,0 - 187,5 м);
  3. Короткие волны I: 3,95 - 7,4 МГц (76,0 - 40,0 м);
  4. Короткие волны II: 9,36 - 12,1 МГц (33,3 - 24,8 м);
  5. УКВ: 65,8 - 73,0 МГц (4,65 - 4,11 м).

Промежуточная частота для АМ - 465 кГц, для ЧМ - 6,5 МГц.

Основные технические данные:

Чувствительность приемника в ДВ, СВ диапазонах: 50-150 мкВ, а в УКВ диапазоне - 20 мкВ.

Номинальная выходная мощность усилителя НЧ радиолы 1,5 Вт.

Диапазон эффективно воспроизводимых звуковых частот при грамзаписи и приеме ЧМ - 80-10000 Гц, а при приеме амплитудио-модулированных сигналов 80-4000 Гц.

Коэффициент нелинейных искажений всего тракта усиления по звукому давлению в диапазонах ДВ, СВ, КВ при глубине модуляции 80% и номинальном звуковом давлении 0,6 % на частотах от 200 до 400 Гц - не более 8%, свыше 400 Гц - не более 7%, в диапазоне УКВ при девиации частоты 50 кГц и номинальном звуковом давлении на частотах от 200 до 400 Гц не более 5% и свыше 400 Гц - не более 4%.

Питание.

Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет не более 90 Вт.

Электрическая схема.

Радиоприемник радиолы "Гамма" выполнен по супергетеродииной схеме. Преобразователь частоты блока КСДВ собран на левой половине лампы Л1 типа 6И1П, а гетеродин на правой.

Усилитель ПЧ (465 кГц и 6,5 Мгц) собран на лампах Л2, Л3 типа 6К4П. Полосовой фильтр в анодной цепи лампы Л2 настроен на частоту 6,5 МГц, а в анодной цепи лампы Л3 на частоту 465 кГц.

Амплитудный и дробный детектор выполнены на лампе Л4 типа 6Х2П. Детектированный сигнал амплитудной модуляции снимается с нагрузочного сопротивления R20, шунтированного конденсатором С38. Детектированный сигнал частотной модуляции снимается с сопротивления R24, шунтированного электрическим конденсатором С37.

Напряжение АРУ с сопротивления R19 через фильтр С35, R17 и С34 подается на сетки ламп Л3, Л2 и Л1. При приеме УКВ сигналов цепь АРУ отключается.

Преобразователь частоты блока УКВ собран на лампе Л1 типа 6НЗП. Преобразование происходит на второй гармонике гетеродина, что позволило значительно снизить его паразитное излучение (с 750 мкВ до 150 мкВ).

Усилитель НЧ трехкаскадный. Он собран иа лампах 6Н2П и 6П14П. Потенциометр R2 регулирует тембр высших звуковых частот, а потенциометр R3 - низших. Для уменьшения нелинейных искажений и получения необходимой частотной характеристики усилитель охвачен отрицательной обратной связью.

Напряжение обратной связи снимается с добавочной обмотки выходного трансформатора и подается в цепь катода лампы Л1 (блок УНЧ).

Блок цветового сопровождения "ЦС" собран на транзисторах П40 и П40А. Он состоит из трех каналов, на входе которых включены частотные фильтры. Первый фильтр Др1, С1 выделяет частоты 100-200 Гц, второй Др2, С4, Др3, С5 - 500-1000 Гц и третий Др4 и С8 - 220-10000 Гц.

Сигналы низкой частоты с выходов фильтров поступают на выпрямитель (Д1—Д3) и далее в отрицательной полярности на усилитель постоянного тока.

В коллекторную цепь транзисторов П40А включены управляющие обмотки магнитных усилителей Tp1, Тр2, и Тр3, которые насыщаются по каналу, выделившему сигнал соответствующей частоты. При этом значительная часть напряжения с обмотки силового трансформатора (точки "ед") оказывается на соответствующих лампочках.

Включение лампочек цветового сопровождения Л5, Л6, Л7, Л8, Л9, Л10 происходит через выключатель B1 блока цветового сопровождения.

Низшим частотам соответствуют лампочки с красным светофильтром, средним - с зеленым и высшим с синим. Напряжение на вход блока подается со вторичной обмотки выходного трансформатора через потенциометр R5 - "яркость ЦС". При подаче на вход усилителя НЧ сигнала, равного 70 мВ, на лампочках цветового сопровождения возникает напряжение в такт изменениям входного сигнала.



Литература:

  1. Принципиальная схема радиолы "Гамма-В"
  2. Описание радиолы "Гамма" ("Гамма-В") в журнале "Радио" № 2,  1966 год (стр. 40-43).
  3. Инструкция по эксплуатации радиолы "Гамма-В"
