Радиола "Гамма"

Радиола с цветомузыкальной приставкой "Гамма" - опытное производство Муромского завода РИП с 1964 года

Радиола "Гамма" разработана в 1964 году и должна была выпускаться с начала 1965 года серийно. В конце 1964 года было выпущено около сотни опытных экземпляров радиол, но в торговую сеть они не попали из-за запрета торговой палаты СССР. Радиола относилась ко второму классу, но имела только диапазоны ДВ, СВ и УКВ и достаточно высокую цену. К тому же крышка, закрывающая ЭПУ была выполнена из непрозрачно го пластика что по мнению экспертов было недопустимо.

"Гамма" - это простейшая цветомузыкальная установка в сочетании с радиолой. В отличие от всех других радиол и радиоприемников эта радиола имеет экран цветового сопровождения. Яркие сочные краски способствуют более полному восприятию музыкальных радиопередач и грамзаписи. Радиолой можно пользоваться в затемненной и светлой комнате.

Радиола "Гамма" состоит из унифицированного радиоприемника II класса, цветового устройства и универсального электропроигрывателя. Приемник радиолы предназначен для приема сигналов с амплитудной и частотной модуляцией.

Радиола имеет три громкоговорителя: фронтальный - 4ГД-28 и два боковых - 1ГД-28, что обеспечивает высокое качество звучания.

Универсальный трехскоростной (78; 45; 33 1/3 об/мин) проигрыватель позволяет воспроизводить грамзапись как с обычных, так и с долгоиграющих пластинок. Цветовое устройство может работать как от электропроигрывателя, так и от радиоприемника.

Конструкция.

Радиола "Гамма" выполнена в настольном оформлении. Лицевая панель радиолы изготовлена из прозрачного литьевого полимера. Фронтальный громкоговоритель совмещен с экраном цветового устройства, работа которого просматривается через решетку в лицевой панели. Экран цветового устройства ячеечный, что позволяет получить наилучшие цветовые эффекты.

Монтаж радиолы выполнен на трех печатных платах из фольгированного гетинакса.

Блок цветового сопровождения смонтирован на фигурной скобе, на которой укреплены трансформаторы Tp1, Tp2, Тр3, регулятор яркости R6, печатная плата с монтажом, а также планка с контактами для включения блока в радиолу.

Лампочки Л5, Л6, Л7, Л8, Л9, Л10 установлены на съемном держателе в стандартных патрончиках и включаются в блок 5-контактным разъемом. Держатель в свою очередь вставляется внутрь радиолы через отверстие в дне футляра перед экраном цветового сопровождения.

Цветовые фильтры изготовлены из цветного органического стекла и наглухо закреплены перед экраном, что позволяет заменять лампочки, не разбирая радиолу.

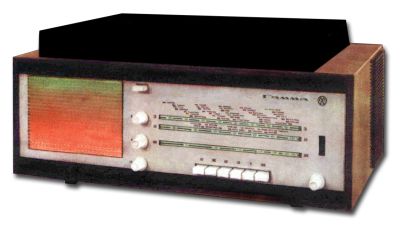

Радиола "Гамма"

Расположение ламп и основных деталей радиолы "Гамма".

Габарит радиолы 635х305х320 мм, вес 18 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П;
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П;
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П;
  4. Комбинированный детектор на лампе 6Х2П;
  5. Предварительный двухкаскадный УНЧ на лампе 6Н2П;
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки 6Е5С.

Кроме того, в дробном детекторе ЧМ сигналов используются два диода Д2Е. Выпрямитель селеновый типа АВС-80-260 (работает по двухполупериодной мостовой схеме).

 Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723,0 м);
  2. Средние волны: 520 - 1605 кГц (578,0 - 187,5 м);
  3. УКВ: 65,8 - 73,0 МГц (4,65 - 4,11 м).

Промежуточная частота для АМ - 465 кГц, для ЧМ - 6,5 МГц.

Основные технические данные:

Чувствительность приемника в ДВ, СВ диапазонах: 50-150 мкВ, а в УКВ диапазоне - 20 мкВ.

Номинальная выходная мощность усилителя НЧ радиолы 1,5 Вт.

Диапазон эффективно воспроизводимых звуковых частот при грамзаписи и приеме ЧМ - 80-10000 Гц, а при приеме амплитудио-модулированных сигналов 80-4000 Гц.

Коэффициент нелинейных искажений всего тракта усиления по звукому давлению в диапазонах ДВ, СВ при глубине модуляции 80% и номинальном звуковом давлении 0,6 % на частотах от 200 до 400 Гц - не более 8%, свыше 400 Гц - не более 7%, в диапазоне УКВ при девиации частоты 50 кГц и номинальном звуковом давлении на частотах от 200 до 400 Гц не более 5% и свыше 400 Гц - не более 4%.

Питание.

Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет не более 90 Вт.

В конце 1964 года радиола была срочно доработана, (а точнее сказать полностью переработана) добавлением двух поддиапазонов КВ и соответствующими изменениями шкалы настройки и клавишного переключателя, где вместо 6 клавиш их стало 8, после чего стала именоваться как "Гамма-В", где буква В означала всеволновая. Уже готовые радиолы "Гамма" были распроданы работникам за вода РИП по цене 38 рублей, что думаю соответствовало цене комплектующих. (Информацию предоставлена бывшим работником завода РИП: Первушиным Радиславом Валентиновичем). В дальнейшем в литературе под радиолой "Гамма" подразумевается как раз дораотанная "Гамма-В"
