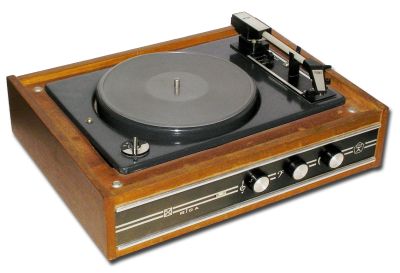

Электрофон "Аккорд"

Электрофон "Аккорд" выпускался Рижским радиозавод им. Попова и ПТО "Радиотехника" с 1969 года.

Рижский радиозавод им. А.С.Попова на Рижском ЭМЗ, в составе ПТО ''Радиотехника''  с IV кв. 1969 года начал выпуск электрофонов 2 класса ''Аккорд'' (IIЭФ-69). Электрофон состоит из ЭПУ ''II-ЭПУ-40'' с тремя скоростями вращения диска 78, 45, 33 об/мин, транзисторного усилителя и выносной акустической системы, в которой установлен широкополосный громкоговоритель 4ГД-28. Электрофон предназначен для высококачественного воспроизведения обычных и долгоиграющих пластинок всех форматов. Электрофон можно использовать с радиоприёмником или магнитофоном, имеющим небольшую выходную мощность или узкополосную АС. Он позволяет прослушивать передачи радиотрансляционной сети, а в сочетании с магнитофоном делать запись с пластинки на магнитную ленту. Звукосниматель трубчатой конструкции имеет поворотную монофоническую пьезокерамическую головку ГЗК-661, с двумя корундовыми иглами для долгоиграющих и обычных пластинок. Чувствительность звукоснимателя - 50..100 мВ на см/сек, нижняя граница воспроизводимых частот 45 Гц, верхняя 14000 Гц. В моделях имеется регулировка громкости и тембров по НЧ и ВЧ. Номинальная выходная мощность УНЧ электрофона 1,5 Вт, при коэффициенте нелинейных искажений - 3%. Полоса звуковых частот по звуковому давлению 80...12000 Гц при неравномерности на краях диапазона 14 дБ. Пределы регулировки тембра на частоте 100 Гц - 16 дБ на частоте 10000 Гц - 14 дБ. Уровень фона -40 дБ.

Питание от сети переменного тока напряжением 127 или 220 вольт.

Потребляемая мощность при проигрывании пластинок 25 Вт при работе УНЧ 10 Вт. Габариты АС - 363х270х122 мм, электрофона 392х315х158 мм.

Масса комплекта 9 кг.

Литература:

  1. Реклама электрофона в Радио № 4 за 1970 год.
  2. Описание в Радио №7. 70 г.
  3. Инструкция по эксплуатации эф "Аккорд".
  4. Описание электрофонов "Аккорд" и "Аккорд-201"  в справочнике.
