Электрофоны "Аккорд-001-стерео"

Выпускался Рижским электромеханическим заводом с 1972 года.

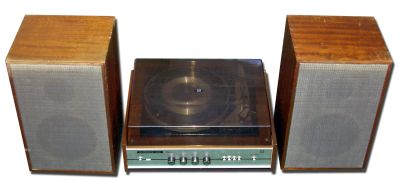

Стереофонический электрофон ''Аккорд-001 стерео'' стал одним из первых электрофонов высшего класса в СССР. Он рассчитан на прослушивание моно и стереофонических записей с грампластинок всех форматов. Модель состоит из блока проигрывателя, в котором размещены усилитель НЧ и ЭПУ и двух акустических систем.

Cтереоусилитель имеет два идентичных пятикаскадных канала усиления. Для работы магнитоэлектрического звукоснимателя имеется двухканальный корректирующий усилитель, а для работы от переносных радиоприёмников и других источников с уровнем выходного сигнала меньше чувствительности основного канала используется двухкаскадный предварительный усилитель. В электрофоне применено стереофоническое электропроигрывающее устройство 1 класса ''I-ЭПУ-73С'', с полуавтоматическим управлением звукоснимателем и магнитоэлектрической головкой типа ''ГЗУМ-73С''. АС состоит из двух звуковых колонок ''10MAC-1'', в которых установлено по два громкоговорителя: один ''10ГД-30'' и один ''ЗГД-15М''.

Электрофон имеет гнёзда для подключения трансляционной сети, магнитофона, радиоприёмника или стереофонических телефонов. Переход от одного вида работы к другому - осуществляется с помощью кнопочного переключателя рода работ установленного на передней панели модели.

Технические характеристики:

  • Полоса рабочих частот электрофона - 60...15000 Гц.
  • Максимальная выходная мощность 2х10 Вт.
  • Габариты электропроигрывателя - 210х465х380 мм.
  • Габариты одной акустической системы - 430х270х255 мм.
  • Вес электропроигрывателя - 16,5 кг.
  • Вес каждой акустической колонки 8,2 кг.

Литература:

  1. Описание и схемы электрофона "Аккорд-001-стерео" в Радио № 11 и № 12 за 1973 год.
  2. Описание в справочнике Н.В.Анисимова.
  3. Описание в справочнике БДС.
  4. Инструкция по эксплуатации
  5. http://rw6ase.narod.ru/000/rez1/akkord001.html
