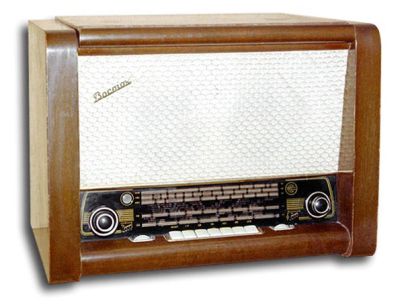

Радиола "Восток-57"

Стационарная ламповая сетевая радиола второго класса "Восток-57" выпускалась Новосибирским заводом "Электросигнал" с 1957 года.

Радиола "Восток-57" представляет собой семиламповый приемник, заключенный в общий деревянный футляр с универсальным проигрывателем.

Акустическая система имеет два громкоговорителя.

Проигрывающее устройство типа ЭПУ-III позволяет проигрывать обычные и долгоиграющие грампластинки.

Габариты радиолы 570х420х360 мм, вес 23 кг.

Приемник радиолы имеет следующие каскады:

  • УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  • УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  • Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  • Комбинированный детектор AM и ЧМ сигналов на лампе 6Х2П.
  • Двухкаскадный предварительный УНЧ на лампе 6Н2П.
  • Оконечный усилитель на лампе 6П14П.
  • Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-415 кГц (2000 - 722,9 м);
  2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);
  3. Короткие волны - I: 8,85 - 12,1 МГц (33,9 - 24,8 м);
  4. Короткие волны - II: 3,95 - 7,5 МГц (75,9 - 40,0 м);
  5. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Электрические показатели

  • Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 МГц.
  • Чувствительность при выходной мощности 50 мВт в диапазонах ДВ, СВ и KB не хуже 200 мкВт и в УКВ диапазоне не хуже 20 мкВ, с гнезд звукоснимателя 0,25 В.
  • Избирательность. Ослабление чувствительности при расстройке на +-10 кГц в диапазонах ДВ, СВ и KB не менее 30 дБ и при расстройке на +-250 кГц в УКВ диапазоне не менее 26 дБ.
  • Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение частот 100 - 4000 Гц в диапазонах ДВ, СВ и KB и 100-7000 Гц в диапазоне УКВ и при воспроизведении грамзаписи.
  • Выходная мощность - 2 Вт.

Питание приемника

Питается радиола от сети переменного тока напряжением 220 и 127 В. Потребляемая мощность при радиоприеме 60 Вт, при проигрывании грампластинок 75 Вт.

Схема приемника

Для приема УКВ ЧМ станций применена типовая схема.

В УПЧ на промежуточную частоту 465 кГц имеется возможность регулировать полосу пропускания за счет изменения связи между контурами первого ФПЧ. Регулировка полосы объединена с регулятором тембра в области верхних звуковых частот.

Регулирование тембра раздельное. В области верхних звуковых частот для этого служит резистор R30, в области нижних звуковых частот R27.

В УНЧ напряжение отрицательной обратной связи подается с выходного трансформатора в цепь сетки правого по схеме триода лампы 6Н2П. Кроме того, отрицательная обратная связь по току осуществлена в том же каскаде за счет исключения шунтирующей емкости у катодного резистора R23.

Выпрямитель работает по двухполупериодной мостовой схеме.

Детали

Выходной трансформатор. Первичная обмотка имеет 2592 витка провода ПЭЛ 0,12, вторичная - 64 витка провода ПЭЛ 0,51.

Трансформатор питания. Сетевая обмотка имеет 2х(588 + 90) витков провода ПЭЛ 0,31. повышающая обмотка - 1368 витков провода ПЭЛ 0,2, обмотка накала - 38 витков ПЭЛ 1,0.

Громкоговорители типа 2ГД-3. Звуковая катушка содержит 63 витка провода ПЭЛ 0,16 (сопротивление постоянному току 3,5 Ом).

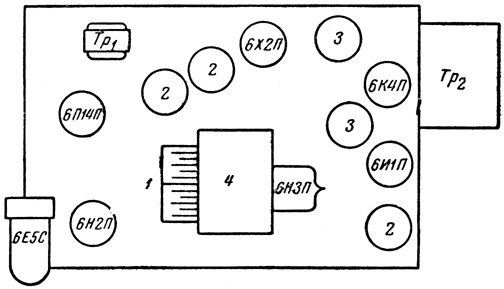

Расположение ламп и деталей на шасси радиолы "Восток-57"

Расположение ламп и деталей на шасси радиолы "Восток-57"

1 - конденсаторы переменной емкости; 2 - электролитические конденсаторы; 3 - ФПЧ; 4 - блок УКВ.

 Литература:

  1. Принципиальная схема радиолы ''Восток-57''.
  2. Инструкция по эксплуатации и электрическая схема радиолы ''Восток-57''.
  3. Описание и электрическая схема - радиолы в справочнике Е. А. Левитина.
