Полуавтоматический телеграфный ключ

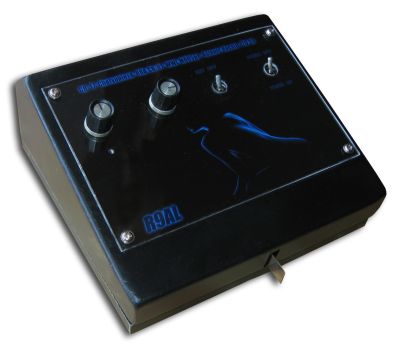

Этот ключ - это конструкция выходного дня. В основе - Автоматический телеграфный ключ, конструкцию которого мне захотелось повторить, но уже несколько на ином уровне. В качестве корпуса использован корпус от Автоматического телеграфного ключа с памятью (см. http://oldradio.su/main.php?g2_itemId=39703), который к сожелению восстанавливать было нецелесообразно, ввиду наличия в нем достаточно серьезных повреждений, но сам корпус достаточно добротный, да и манипулятор в общем-то неплохой.

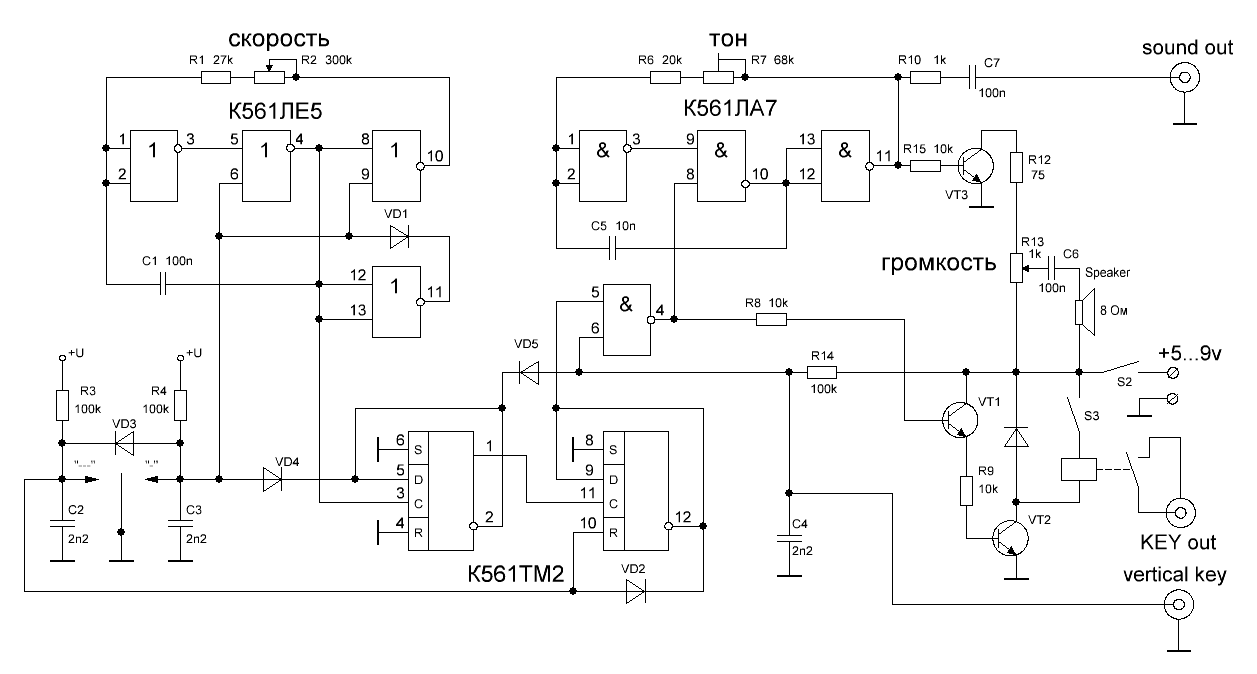

Схема не претерпела каких-либо серьезных изменений:

Полуавтоматический телеграфный ключ

Ключ собран на такой же плате, как Автоматический телеграфный ключ, но пришлось добавить еще одну плату, на которой разхместились разъемы и герконовое реле.

Подробно конструкцию можно рассмотреть в фотоальбоме: http://oldradio.su/main.php?g2_itemId=43021, а вот видео работы ключа:
