МС СССР Е.Кургин (UG6AD)

Автоматический телеграфный ключ с памятью

Схема этого ключа была опубликована в журнале "Радио" №2, 1981 г. (стр. 17-19), после чего она была повторена многими радиолюбителями, не смотря на то, что схема довольно громоздкая (15 корпусов!). Отзывы о работе ключа непременно положительные. Конечно сегодня все это, и даже более, можно реализовать всего-лишь на одном микроконтроллере...

Принципиальная схема ключа приведена на рисунке 1.

Автоматический телеграфный ключ с памятью, схема

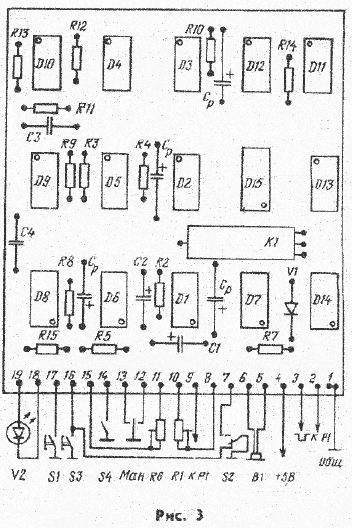

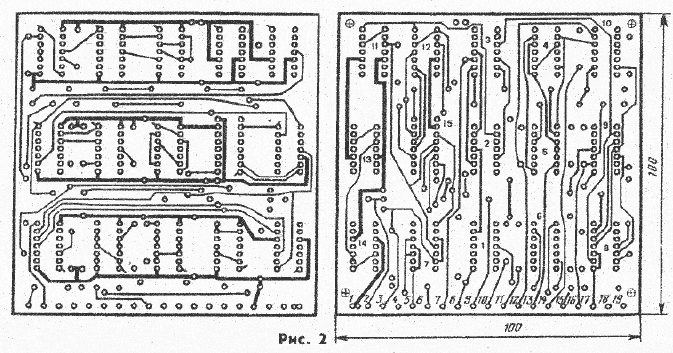

Печатная плата двухсторонняя, размерами 100 х 100, на ней размещаеются практически все детали, за исключением индикации и органов управления (рис.2, 3):

 Автоматический телеграфный ключ с памятью

Автоматический телеграфный ключ с памятью

Литература:

  1. Журнал "Радио" №2, 1981 г. (стр. 17-19)









john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

А вот такой экземпляр ключа совсем недавно попал в мою коллекцию:  http://oldradio.su/main.php?g2_itemId=39703

Ключ собран на микросхемах 133 серии.

PisarLenov
Аватар пользователя PisarLenov
Не в сети
Новичок
Регистрация: 23.06.2014
Ответов:

john пишет:

А вот такой экземпляр ключа совсем недавно попал в мою коллекцию:  http://oldradio.su/main.php?g2_itemId=39703. Ключ собран на микросхемах 133 серии.

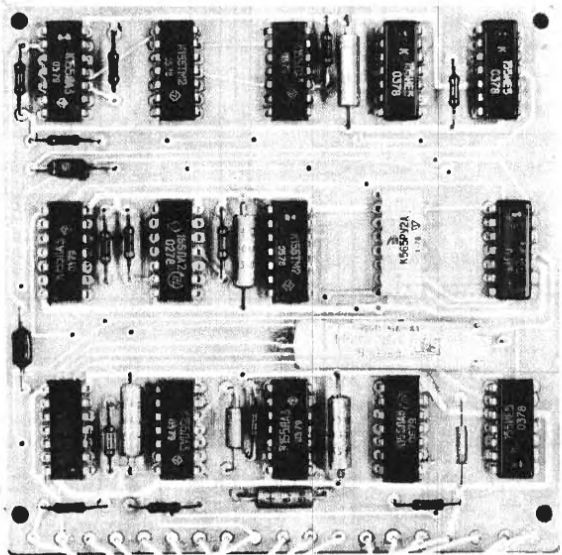

А вот и мой вариант такого ключа:


Умные люди знают принципы,- дураки - факты!
