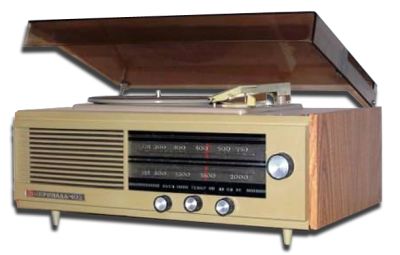

Радиола "Серенада-402"

Радиола "Серенада-402" выпускалась Владивостокским заводом "Радиоприбор" с 1973 года.

Ламповая радиола 4-го класса "Серенада-402" предназиачена для приема передач радиовещательных станций в диапазонах ДВ и СВ. а также для воспроизведения грамзаписи. В радиоле применено электропроигрывающее устройство III ЭПУ-38. Во встроенной акустической системе используется головка громкоговорителя 1ГД-40.

В радиоле имеются плавная регулировка тембра верхних звуковых частот и гнезда для подключения внешней антенны и заземления.

Конструкция

Конструктивно радиола является настольным вариантом. Электропроигрывающее устройство расположено в верхней части корпуса. На передней панели установлены головка громкоговорителя и шкала приемники Здесь же расположены ручки управления.

Монтаж радиолы выполнен на одной печатной плате. Конструктивной базой радиоприемная радиолы является металлическое шасси, на которое установлены печатная плата, блок конденсаторов переменной емкости, выходной трансформатор и трансформатор питания. На шасси размещено также верньере шкальное устройство радиолы.

Габаритные размеры радиолы - 206х447х290 мм. Масса - 10 кг.

Приемник имеет следующие каскады:

1. Преобразователь частоты - на лампе 6И1П.
2. УПЧ, предварительный УНЧ - на лампе 6И1П.
3. Оконечный усилитель - на лампе 6П14П.
4. Детектор АМ, АРУ - на диоде типа Д2Д.
5. Выпрямитель - 4 диода типа Д226

Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
2. Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м).

Промежуточная частота в диапазонах: ДВ, СВ - 465+-2 кГц.

Основные технические данные:

• Номинальная выходная мощность - 0,5 Вт.
• Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ - 200 - 3150 Гц и по тракту воспроизведения грамзаписи - 200 - 6300 Гц.
• Номинальное среднее звуковое давление - 0,35 Па.
• Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ - 200 мкВ, СВ - 160 мкВ.
• Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц - 26 дБ.
• Селективность по зеркальному каналу в диапазонах: ДВ - 43 дБ, СВ - 40 дБ.
• Максимальный уровень входного сигнала (не менее) в диапазонах: ДВ и СВ - 100 мВ.
• Действие АРУ в диапазонах ДВ, СВ: изменение напряжения на входе - 26 дБ на выходе не более - 30 дБ.
• Уровень фона по электрическому напряжению (не хуже): с антенного входа - -30 дБ, по тракту воспроизведения грамзаписи - -36.
• Максимальная выходная мощность - не менее 1 Вт.
• Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ при глубине модуляции 0,8 на частотах: 200-400 Гц - 8%, выше 400 Гц - 6%.
• Диапазон регулирования тембра (не менее): - 6 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 35 Вт при радиоприеме и не более 50 Вт при воспроизведении грамзаписи.

Электрическая схема

Входные цепи радиолы представляют собой одиночные контуры. На входе антенной цепи установлен фильтр-пробка L1CI. Лампа Л1 выполняет функции преобразователя частоты: гептодная часть используется как смеситель, триодная - как гетеродин. Усилитель промежуточной частоты - однокаскадный, выполнен на гептодной части лампы Л2. Селективность по соседнему каналу обеспечивается фильтрами ПЧ (ФПЧ), находящимися в анодных цепях каскадов смесителя и УПЧ (Л1 и Л2). Детектор сигнала и АРУ общий, выполнен на полупроводниковом диоде Д1 по обычной схеме параллельного диодного детектора. На триодной части лампы Л2 выполнен предварительный УНЧ. В анодной цепи этого каскада находится цепочка регулировки тембра верхних звуковых частот. Выходной каскад построен на лампе Л3.

Разборка и сборка радиолы

Для разборки необходимо: отсоединить от радиолы колодку шнура питания; снять заднюю стенку; снять два колпачка, прикрывающих головки винтов на верхней раме, и отвинтить винты; осторожно повернуть верхнюю раму вместе с ЭПУ и крышкой на 50-60 град. вверх от лицевой панели до тех пор, пока рама не зафиксируется в нужном положении.

Для снятия ЭПУ необходимо отключить вилки кабелей питания ЭПУ и звукоснимателя и освободить два винта, крепящие ЭПУ к корпусу.

Сборка производится в обратном порядке.

При замене головки громкоговорителя необходимо: снять ручки управления радиолы; снять стрелку; отвернуть четыре гайки, крепящие отражательную доску к кронштейнам; снять отражательную доску вместе с лицевой панелью и отпаять провода от головки громкоговорителя.

Сборку следует производить в следующем порядке: установить лицевую панель вместе с отражательной доской на место; завернуть четыре гайки на винты, находящиеся на отражательной доске; установить стрелку; отпустить верхнюю раму с крышкой и ЭПУ так, чтобы болты вошли в отверстия на кронштейнах и в пазы на боковинах; пододвинуть боковины вплотную к лицевой панели, после чего завинтить винты и сверху надеть на них колпачки; поставить заднюю стенку; надеть ручки на оси регуляторов и переключателя; подсоединить к радиоле колодку шнура питания.

Литература:

1. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.121-123.
2. Инструкция по эксплуатации.
