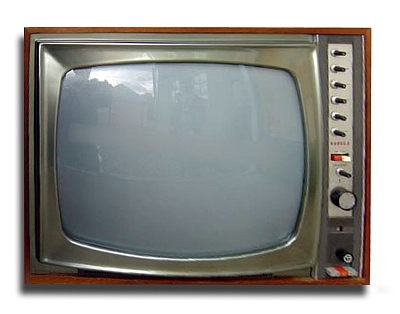

Телевизионный приёмник цветного изображения "Радуга-701/Д" с I-кв 1970 года выпускал Ленинградский завод имени Козицкого.

Цветной телевизор ''Радуга-701'' (тип ЛПЦТ-59) выполнен на лампах и полупроводниках в настольном исполнении с вариантами отделки корпуса и передней панели. Он обеспечивает приём цветного и ч/б изображений в любом из 12 каналов МВ, а модель ''Радуга-701Д'' и в любом канале ДМВ диапазона. Телевизор выполнен на кинескопе 59ЛКЗЦ. Акустическая система состоит из одного громкоговорителя 4ГД-7 и двух 1ГД-36. Номинальная выходная мощность 2 Вт. Диапазон воспроизводимых частот 100...10000 Гц. Чувствительность телевизора 150 мкВ в диапазоне МВ и 200 мкВ в ДМВ. Ручки управления размещены на лицевой панели справа. В схеме имеются системы: АРУ, АПЧГ, АПЧ и Ф, автоподдержание размеров изображения при колебаниях питающих напряжений, авторазмагничивание экрана и маски кинескопа при включении. Есть возможность подключения магнитофона для записи звука или прослушивания его на головные телефоны. Потребляемая мощность 270 Вт. Размеры телевизора 560х550х705 мм. Его масса около 60 кг.

Литература:

  1. Электрическая схема телевизора "Радуга-701/Д".
