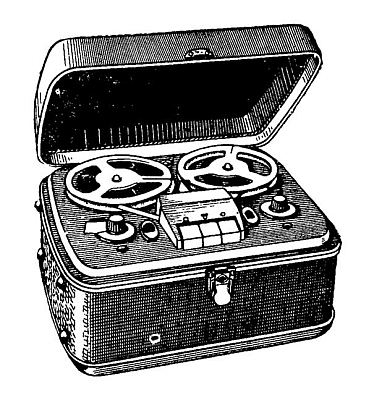

Катушечный магнитофон "Мелодия" с 1956 года выпускал Новосибирский завод "Точмаш".

Нашей промышленностью в 1956 году освоен и выпускался в продажу портативный магнитофон ''Мелодия''. Его качественные показатели соответствуют магнитофонам 4 группы ГОСТ 8088-56. Магнитофон ''Мелодия'' предназначен для работы с магнитной лентой типа 2 или СН. Запись двухдорожечная, при скорости движения ленты 9,53 см/сек обеспечивается запись и воспроизведение полосы частот от 100 до 6000 Гц, при неравномерности 3 дБ по отношению к частоте 400 Гц. КНИ сквозного канала магнитофона при номинальной выходной мощности, равной 1,5 Вт, составляет 2,8%. Отношение уровня общего шума сквозного канала к максимальному уровню записи составляет -38 дБ. Чувствительность магнитофона на частоте 1000 Гц: от микрофона 0,5 мВ, звукоснимателя 100 мВ, радиовещательного приёмника 3 мВ и от трансляционной линии 10 В. В модели предусмотрен выход на внешний усилитель и громкоговоритель. Номинальное выходное напряжение составляет на выходе для внешнего усилителя 775 мВ на сопротивлении 30 ком, а на выходе внешнего громкоговорителя 2,15 В на сопротивлении 3 ом. В усилителе имеется регулятор тембра, пределы действия которого на частоте 6000 Гц составляют 20 дБ. В магнитофоне "Мелодия" имеется генератор тока стирания и подмагничивания, работающий на частоте 50 КГц. Для установки номинального уровня записи предусмотрен оптический индикатор. Катушки вмещают 250 м ферромагнитной ленты, позволяя вести запись на двух дорожках в течение 90 минут. Перемотку ленты можно производить в прямом и в обратном направлениях; время ускоренной перемотки не превышает 100 секунд. Для уменьшения износа магнитных головок лента при перемотке отводится как от стирающей и от универсальной головки, а при воспроизведении от стирающей. Для определения количества ленты на кассетах в ЛПМ установлен счётчик.

Литература:

Журнал "Радио" № 3 за 1957 год.
