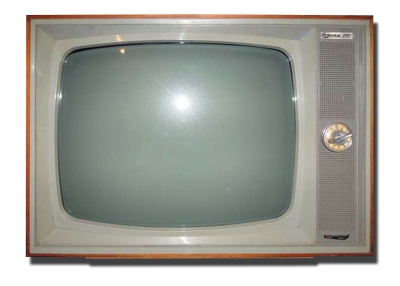

Телевизор "Зорька-201"

Телевизионный приёмник чёрно-белого изображения "Зорька-201" с 1970 года выпускал Минский радиозавод.

Телевизор ''Зорька-201'' (УЛТ-59-II-1) создан на базе унифицированного шасси телевизора 2-го класса. Телевизор работает в любом из 12-ти каналов МВ диапазона. В модели применён прямоугольный кинескоп типа 59ЛК2Б с углом оклонения электронного луча в 110 градусов. Модель выпускалась в настольном и напольном оформлении. Отделанный ценными породами под орех или красное дерево (не иммитация) футляр телевизора имеет габариты 735х500х260 мм. На декоративной пластмассовой решетке закрывающей АС и служащей обрамлением кинескопа, между двумя динамиками помещается ручка ПТК, сверху на задней части шасси расположены ручки управления громкостью, тембром НЧ, с выключателем динамиков при прослушивании звука на телефоны, тембром ВЧ, контрастностью и яркостью. Внизу декоративной решётки расположен выключатель сети. Чувствительность телевизора 50 мкВ. Чёткость в центре экрана по горизонтали 450, вертикали 500 линий. Полоса воспроизводимых частот 100...10000 Гц. Номинальная выходная мощность 1,5 Вт. Питание от сети 127/220 В. Потребляемая мощность 180 Вт. Вес ТВ 36 кг. С 1971 года выпускался телевизор "Зорька-202" по конструкции и оформлению аналогичный описанному.

Литература:

  1. Электрическая схема унифицированной модели УЛТ-59-II-1.
