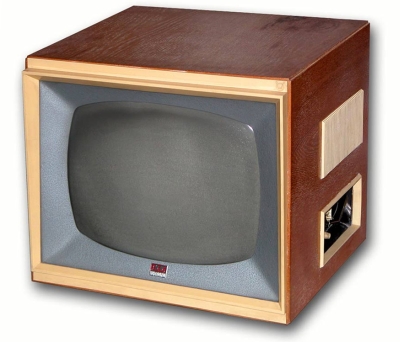

Телевизор  "Волхов-Б,М,2,2М"

Телевизионный приёмник чёрно-белого изображения "Волхов-Б, М, 2 и 2М" с 1964, 1966 и с 1968 года соответственно выпускал Новгородский телевизионный завод.

В 1961 году начался выпуск улучшенного телевизора ''Волхов-А'', который за исключением небольших схемно-конструктивных доработок в остальном, включая оформление был аналогичен базовой модели. Телевизор ''Волхов-Б'', выпускаемый с 1964 года отличается применением нового ПТК-4, настройкой и частотной характеристикой блока УПЧИ, а так же схемой низковольтового выпрямителя. Была заменена также лампа в УНЧ и убрана цепочка ограничения тока луча. Лампа Л7 6Н3П, заменена 6Ф1П. Изменены номиналы деталей. В конструкции изменено крепление и положение ПТК, выходного трансформатора звука, планки с сетевыми предохранителями. Немного изменилось оформление телевизора. С середины 1964 года завод выпускал телевизор ''Волхов-М''. Телевизор выпускался параллельно с моделью ''Волхов-Б'' вплоть до 1967 года. Изменениям подверглась схема, конструкция и частично оформление. Цена зависела от отделки корпуса и составляла 118 и 132 рубля. В 1966 году завод начал выпуск ТВ ''Волхов-2'' а в 1968 году параллельно ТВ ''Волхов-2М'', они отличались кинескопами, в первой модели это 35ЛК2Б, во второй 35ЛК6Б. Соответственно произошли незначительные корректировки схемы обоих моделей телевизоров.

Литература:

  1. Cправочник Ельяшкевича.
  2. Инструкция по эксплуатации ТВ Волхов-2/2М
