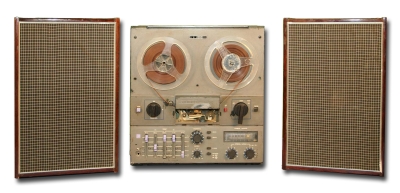

Катушечный магнитофон "Юпитер МК-106С"

Катушечный магнитофон "Юпитер МК-106С" с 1990 года выпускал Киевский завод "Радар".

Он предназначен для записи и воспроизведения моно и стереофонических фонограмм на магнитные ленты А4415-6Б и А4416-6Б. Магнитофон позволяет: производить запись с любых источников сигнала; прослушивать записанные или записываемые программы с помощью контрольных громкоговорителей, выносных АС и головных телефонов. В модели предусмотрен режим ''Усилитель'', при котором обеспечивается качественное воспроизведение моно или же стереофонических фонограмм с внешних источников сигнала, а также режим ''Автостоп'', при котором автоматически отключается питание электродвигателя при окончании ленты или её обрыве. Скорость движения ленты 19,05; 9,53 см/с. Диапазон частот на скорости 19,05 см/с - 25...22000 Гц. Неравномерность АЧХ 12 дБ. Коэффициент третьей гармоники на линейном выходе 1,7%. Суммарный коэффициент гармоник 4%. Разделение между дорожками на частотах 250 и 6300 Гц 22 дБ, на частоте 1000 Гц 28 дБ. Взвешенное отношение сигнал/шум -54 дБ. Номинальная выходная мощность 8 Вт. Габариты магнитофона 373х404х195 мм. Вес 14,2 кг. С начала 1992 года завод выпускал магнитофон с наименованием "Юпитер МК-106С-1" практически ничем не отличающийся от вышеописанного.

Литература:

  1. Описание МГ.
  2. Схемы.
