Приёмник трёхпрограммный "Вента" (РТВ-61)

Приёмник трёхпрограммный "Вента" (РТВ-61) выпускал с I-кв 1961 года Рижский электромеханический завод.

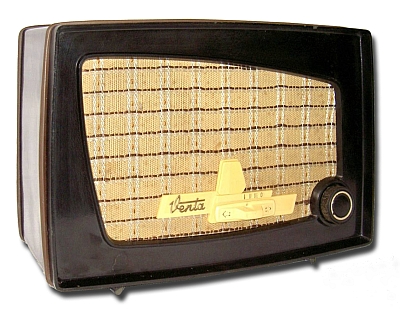

Первый в СССР репродуктор трехпрограммного вещания РТВ-61 "Venta" в карболитовом корпусе можно повесить на стену и поставить на стол. На его передней панели размещены движковый переключатель программ и регулятор громкости. В положении переключателя "I" - первичная обмотка выходного трансформатора подключается к трансляционной линии. В положениях "II" и "III" трансформатор ПТ подключается к усилителю с частотно-избирательной схемой. В положении "0" радиолиния и сеть отключены. Уровень сигнала 2-й и 3-й программ производится потенциометрами, доступ к которым возможен через закрытое декоративной накладкой отверстие на передней панели. Громкость ПТ регулируется сдвоенным проволочным и углеродистым потенциометром. На задней крышке ПТ находятся гнездо для подключения магнитофона на запись. Монтаж элементов, кроме крупных выполнен на печатной плате. Громкоговоритель типа 1ГД-6. Номинальная выходная мощность 50 мВт. Диапазон воспроизводимых частот по ВЧ каналам - 200...5000 Гц, по НЧ 200...7000 Гц. Габариты ПТ - 320х225х140 мм, масса 3.4 кг.

Литература:

  1. Электрическая схема репродуктора.
