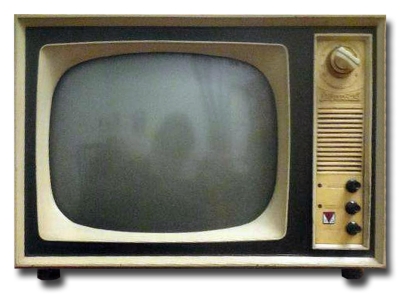

Телевизор "Верховина-А"

Телевизионный приёмник чёрно-белого изображения "Верховина-А" с 1962 года выпускал Львовский телевизионный завод.

Телевизор имеет 16 ламп, 9 полупроводниковых диодов и кинескоп 43ЛК2Б и представляет собой модернизированную модель телевизора ''Верховина''. Внесенные изменения были направлены на повышение его эксплуатационной надежности. Размер изображения - 270х360 мм. Чувствительность в 100 мкВ позволяет вести уверенный приём на наружную антенну передач в радиусе до 70 км от телевизионного центра. Громкоговорители типа 1ГД-9 и 2ГД-3, расположенные на передней панели и на боковой стенке обеспечивают громкое звучание для большой комнаты. Применение АРУ, АРЯ и схемы инерционной синхронизации с АПЧ и Ф упростило обращение с телевизором. Нессиметричное расположение экрана в модели, применение на лицевой панели пластмассовых решеток и обрамления кинескопа, в сочетании с деревянным футляром с отделкой ценными породами дерева или имитацией придают телевизору красивый вид. В зависимосги от отделки на телевизор установлены две цены. Все основные регулировки аппарата выведены на лицевую панель. Вспомогательные находятся сзади. Монтаж плат выполнен печатным способом. Потребляемая мощность 180 Вт. Габариты телевизора 570х400х330 мм. Масса 29 кг. Всего телевизоров ''Верховина-А'' заводом было выпущено чуть менее 70 тысяч штук.

Литература:

  1. Инструкция по эксплуатации на телевизор "Веховина-А".
  2. Описание и электрическая схема модели в справочнике Еляшкевича.
