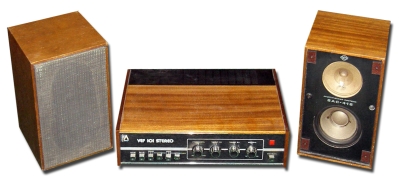

Усилительно-коммутационное устройство "ВЭФ-101-стерео"

Усилительно-коммутационное устройство "ВЭФ-101-стерео" с 1977 года выпускал Государственный электротехнический завод "ВЭФ".

УКУ ''ВЭФ-101-стерео'' обеспечивает высококачественное усиление моно и стерео фонограм с разных источников. УКУ содержит 24 транзистора, 12 диодов, шесть интегральных микросхем, состоит из блока ПУ, блока УМ, стабилизированного БП. Сигнал с выходов каскадов первых ПУ поступают на разьём линейного выхода. При прослушивании магнитной записи сигнал через переключатель и регулятор громкости подается непосредственно на вход вторых каскадов ПУ. УКУ имеет защиту транзисторов УМ от перегрузок или коротких замыканий. В УКУ возможно прослушивание фонограмм с помощью АС и стереотелефонов, подключение магнитоэлектрического и пьезокерамического звукоснимателя. Ручки управления вынесены на переднюю панель. УКУ комплектуется АС - "6МАС-4". Номинальная выходная мощность 2х10 Вт; диапазон рабочих частот 40..18000 Гц при неравномерности АЧХ - 5 дБ; потребляемая от сети мощность 75 Вт. Размеры усилителя 386х290х100 мм, вес 6 кг. Габариты АС - 174х280х190 мм, масса 4,2 кг. Усилитель "ВЭФ-101-стерео" за годы производства неоднократно модернизировался.

Литература:

  1. Рекламное описание УКУ в журнале Радио № 3 за 1977 год.
  2. Описание усилителя в справочнике Н.В. Анисимова.
  3. Инструкция по эксплуатации УКУ.
  4. Инструкция по ремонту УКУ.
  5. Вариант электрической схемы усилителя.
