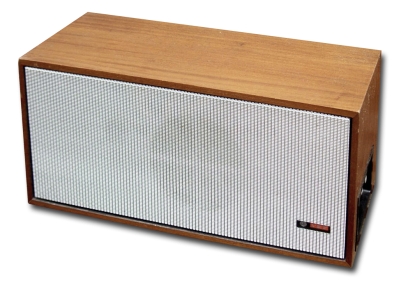

Электроакустический агрегат "ВЭФ"

Электроакустический агрегат "ВЭФ" с 1971 года выпускал Рижский завод "Вэф".

Электроакустический агрегат состоит из усилителя НЧ, работающего на две динамические головки типа 4ГД5 и 2ГДЗ с сопротивлением звуковых катушек 8 и 12,5 Ом. Агрегат ''ВЭФ'' предназначен для усиления электрических звуковых сигналов адаптеров, переносных приёмников, магнитофонов. Номинальная выходная мощность 3 Вт, максимальная 6 Вт. Чувствительность со входа радиоприёмника 10 мВ, звукоснимателя и магнитофона 250 мВ. Диапазон частот электрического тракта 80...12500 Гц, при неравномерности АЧХ - 14 дБ, диапазон регулировки тембра по ВЧ и НЧ - 12 дБ. Питается агрегат от сети переменного тока. Потребляемая мощность 45 Вт. В агрегате имеется стабилизатор напряжения на 9 В для питания переносных приёмников с нагрузочным током до 100 мА. Размеры агрегата - 205х235х580 мм, масса 10 кг.

Литература:

  1. Описание агрегата "ВЭФ" в Радио № 3 за 1976 год.
  2. Описание в справочнике Н.В.Анисимова
  3. Описание в справочнике Белова.
