Комбинированная установка "Темп-9"

Комбинированная установка "Темп-9" (телерадиола) опытно выпущена в 1960 году Московским радиозаводом.

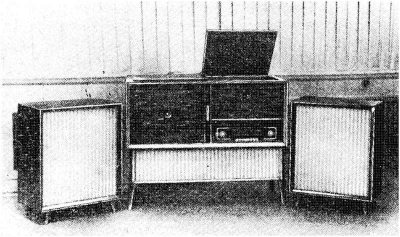

Комбинированная установка ''Темп-9'' состоит из телевизора, радиоприёмника высшего класса ''Люкс'' и магнитофона ''Мелодия'', приспособленного для воспроизведения стереофонической звукозаписи. В верхней части футляра справа имеется крышка, под которой расположен стереофонический магнитофон. В левой части футляра установлен телевизор, с правой стороны приёмник. Перед приёмником и экраном телевизора имеется вертикальная передвигающаяся защитная доска, которая в левом положении автоматически выключает телевизор, а в правом выключает приёмник. Вся нижняя часть футляра занята акустическим агрегатом, двумя широкополосными усилителями НЧ и выпрямителями. Подключение входа усилителя к телевизору, приёмнику или магнитофону, а также включение выпрямителей производятся автоматически при включении любого из блоков телерадиолы с помощью соответствующих реле. Имеется цепь блокировок, исключающая возможность одновременной работы телевизора и приёмника, а также обеспечивающая выключение магнитофона при опущенной верхней крышке. По левую и правую стороны от комбинированной установки располагаются два выносных футляра с громкоговорителями. При воспроизведении стереофонической звукозаписи на эти громкоговорители подаются раздельно левый и правый каналы, благодаря чему создается эффект стереофонического звучания. Во время приёма звукового сопровождения телепередачи или приёма радиовещательных станций общая АС телерадиолы создает эффект объемного звучания. Все основные ручки управления приёмником, телевизором и усилителем низкой частоты выведены на переднюю сторону, а ручки управления магнитофоном располагаются сверху. На задней стороне футляра выведены ручки регулировок, которыми приходится пользоваться редко. Телевизор ''Темп-4'' работает по супергетеродинчой схеме, обладает высокой чувствительностью. В нём применен кинескоп 53ЛК6Б с углом отклонения электронного луча 110°, с алюминированным экраном. Может использован и кинескоп 53ЛК2Б с углом отклонения луча 70°. В телевизоре использованы схема АРУ с задержкой и АРЯ, имеется ручка для регулировки чёткости изображения. Для обеспечения устойчивой синхронизации при слабых сигналах в схему введена инерционная автоподстройка частоты строк. Для точной подстройки телевизора во время его работы служит специальный индикатор настройки. Конструктивно телевизор смонтирован на одном шасси. Переключатель телевизионных каналов и кинескоп крепятся на стенках футляра отдельно от шасси. В телевиоре используются 18 электронных ламп и 15 германиевых диодов. Основные технические данные телевизора: Чувствительность на всех каналах 200 мкВ; четкость по горизонтали в центре экрана 500 линий; четкость по вертикали в центре экрана 550 линий. В установке ''Темп-9'' НЧ часть приёмника не используется в связи с тем, чго в телерадиоле имеется развитая НЧ система с мощным усилителем. Основные данные магнитофона ''Мелодия'' ничем не отличаются от данных базовой модели. Здесь остается только указать некоторые изменения в схеме и конструкции этого магнитофона в данном случае. В магнитофоне установлена головка для воспроизведения стереофонической записи одновременно с двух дорожек ферромагнитной лечты. Для усиления сигналов по второму каналу использован дополнительный трехкаскадный усилитель на 2 лампах 6Н2П с автономным питанием канала первых 2-х каскадов от специального выпрямителя. Регулировка усиления по 2-м каналам производится одновременно одной общей ручкой. При воспроизведении стереофонической записи одновременно нажимаются клавиши первой и второй дорожек, при этом работают два сквозных канала (левый и правый). Следует заметить, что лента со стереозаписью используется только в одну сторону и для повторения звучания той же программы требуется перемотка ленты, поэтому время звучания стереозаписи в два раза меньше времени звучания монозаписи при двухдорожечной системе. Собственный усилитель НЧ магнитофона ''Мелодия'' исключен. Усилитель НЧ имеет двухтактный выход и собран по ультралинейной схеме, дающей наименьшие нелинейные искажения. Выходы для НЧ и ВЧ разделены и имеют самостоятельные трансформаторы, нагруженные на громкоговорители 10ГД-18 и ВГД-1 составляющие выносной агрегат для каждого усилителя и на громкоговорители 6ГД-10 (2) и ВГ-Д-1 (2), установленные в корпусе. Регулировка тембра осуществляется плавными регуляторами и фиксированными, соответствующими случаям наиболее характерного звучания. Кнопки, расположенные по вертикали между телевизором и приёмником «оркестр», «джаз», «бас», «соло», «речь» дают возможность выбора благоприятного звучания. Следует заметить, что при включении фиксированного тембра плавная регулировка тембра остается включенной и ей можно пользоваться для корректировки тембра. Блок регулировок тембров одновременно производит соответствующие изменения частотных характеристик обоих усилителей НЧ. Основные технические данные телерадиолы: Полоса рабочих частот 50...12 000 Гц. Звуковое давление развиваемое агрегатом 25 бар. Коэффициент нелинейных искажений: на СЧ - 7%, ВЧ - 5. Установка питается от сети переменного тока с напряжением 110, 127 или 220 в. Потребляемая от сети мощность: при работе телевизора 230 вт; телевизора и магнитофона 300 вт; приёмника и магнитофона 230 вт; приёмника 150 вт; магнитофона 180 вт.
