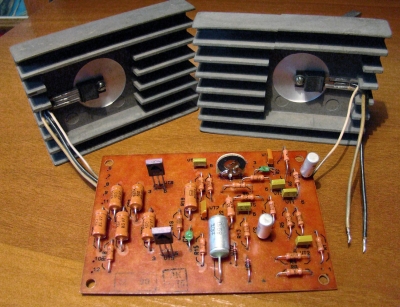

Радиоконструктор "УМНЧ-20"

Радиоконструктор "УМНЧ-20" (Усилитель мощности низкой частоты 20 Вт) выпускал с 1990 года Каневский завод "Магнит" (Черкасская область).

Радиоконструктор предназначен для сборки монофонического усилителя мощности предназначенного для усиления сигналов с предварительного усилителя или с источников развивающих выходное напряжение звуковой частоты 0,25...0,5 В. Можно использовать предварительный усилитель из набора Старт. Технические характеристики УМ: Диапазон воспроизводимых звуковых частот, при неравномерности АЧХ - 3 дБ - 20...20000 Гц. Номинальная выходная мощность, при сопротивлении нагрузки 4 Ом - 20 Вт. КНИ (частота 1 кГц) не более 5%. Чувствительность не менее 250 мВ. Питание - двухполярное - 25 В + 25 В.

Инструкция по сборке усилителя мощности из радиоконструктора "УМНЧ-20".
