Соединители для видеомагнитофонов

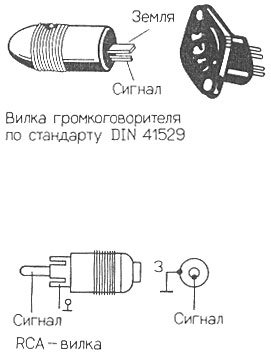

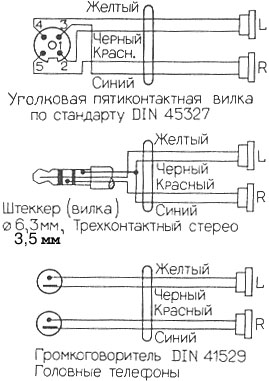

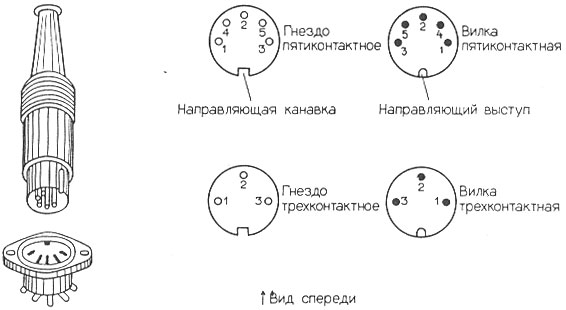

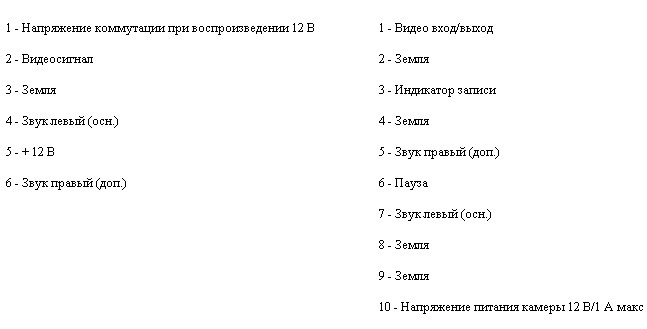

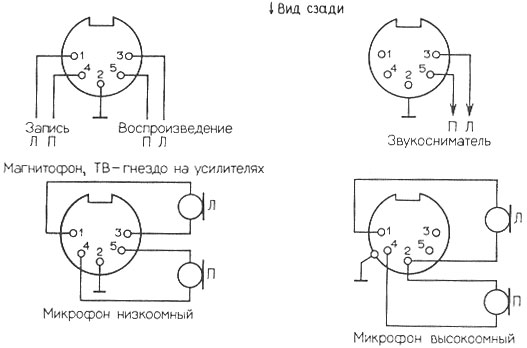

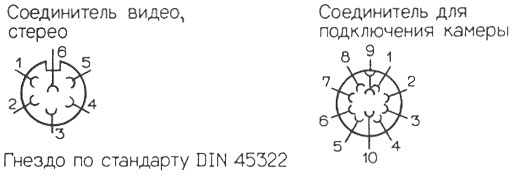

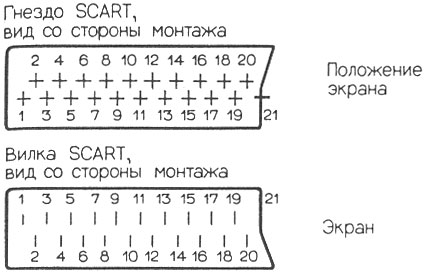

Соединитель SCART



 Назначение контактов вилки:
1 - Выходной звук В, стерео правый канал;
2 - Входной звук В, стерео правый канал;
3 - Выходной звук А, стерео левый канал;
4 - Земля звуковой цепи;
5 - Земля цепи RGB, синий;
6 - Входной звук А, стерео левый канал;
7 - RGB сигнал синего;
8 - Напряжение коммутации
9 - RGB земля;
10 - Данные 2;
11 - RGB сигнал синего;
12 - Данные 1;
13 - Земля цепи RGB, красный;
14 - Резервный;
15 - RGB сигнал красного;
16 - Гасящий сигнал;
17 - Земля видео;
18 - Земля гасящего сигнала;
19 - Выход видео;
20 - Вход видео;
21 - Экран/земля.
