Стабилизаторы тока (Бареттеры)

Бареттер (англ. barretter) — электронный прибор, предназначенный для стабилизации силы электрического тока

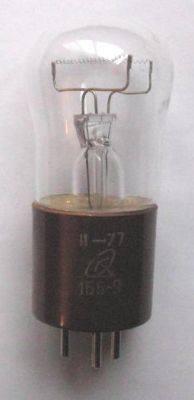

БареттерБареттер представляет собой заполненный водородом стеклянный баллон, внутрь которого помещена тонкая платиновая, железная или вольфрамовая проволока (нить). По сути это специальная лампа накаливания с водородным наполнением. Такое устройство имеет нелинейное сопротивление, при котором в определённом диапазоне силы тока незначительный её прирост даёт значительное увеличение напряжения на выводах. То есть бареттер - это резистор с положительным температурным коэффициентом.

Принцип действия состоит в том, что при увеличении приложенного напряжения возрастает температура нити накала и, следовательно, ее сопротивление. В результате при изменении напряжения на бареттере сила тока практически не изменяется. Таким образом, бареттер, включенный последовательно с нагрузкой, поддерживает в ней стабильный ток при изменениях напряжения питания. Такие приборы использовались ранее для защиты дорогостоящих ламп накаливания, нитей накала кинескопов и радиоламп, в стабилизаторах тока. Бареттеры ограничивают опасные броски тока при включении радиоэлектронной аппаратуры. С такой же целью можно использовать лампу накаливания с вольфрамовой нитью, если её ток будет в подходящем диапазоне. Бареттеры, как правило, могут работать и при постоянном, и при переменном токе. Бареттер обладает заметной тепловой инерцией, поэтому способен стабилизировать только медленные изменения тока. Обычные бареттеры не защищены от перегрузок по току и не способны задавать предельный ток нагрузки.

В обозначении бареттера первое число указывает его номинальный ток бареттирования в амперах, вторые два числа — пределы бареттировании в вольтах.

Существуют также полупроводниковые эквиваленты водородного бареттера, собранные на полупроводниковых приборах (транзисторах), или интегральные.

 Бареттеры:
