Радиола "Рекорд-314"

Ламповая радиола “Рекорд-314” выпускалась Бердским радиозаводом с 1974 года и является аналогом выпускавшейся ранее унифицированной модели “Рекорд-311” с модернизированным внешним видом.

Радиола предназначена для приема передач радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн, а также для воспроизведения грамзаписи.

Радиола состоит из супергетеродинного радиоприёмника 3 класса и электропроигрывающего устройства 2-ЭПУ-40 или 3-ЭПУ-17 позволяющего проигрывать грампластинки любого формата. Во встроенной акустической системе радиолы используются две головки громкоговорителя 1ГД-40. Номинальное электрическое сопротивление акустической системы 4,5 Ом.

В модели имеется плавный регулятор тембра верхних звуковых частот, а также гнезда для подключения внешних антенн УКВ, ДВ, СВ, КВ диапазонов, заземления и магнитофона.

Конструкция

Конструктивно радиола является настольным вариантой. Корпус радиолы собран из деревянных панелей, фанерованных шпоном ценных пород дерева и покрытых лаков. В левой верхней части корпуса расположено электропроигрывающее устройство. В левой части фронтальной панели корпуса установлены две головки громкоговорителя; в правой - находится шкала радиолы, под которой расположены все органы управления.

Основные элементы конструкции радиолы размещены на металлическом штампованном шасси. Монтаж схемы приемника радиолы выполнен на двух печатных платах. Верньерное устройство радиолы, кинематическая схема которого приведена на, установлено на металлическом рефлекторе, закрепленном на шасси. Все гнезда внешних подключений находятся ни задней стенке шасси радиолы.

Габаритные размеры радиолы - 252х675х322 мм. Масса радиолы - 14 кг.

Приемник имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П
  2. Преобразователь частоты - на лампе 6И1П
  3. УПЧ - на лампе 6К4П
  4. Детектор АМ, АРУ, предварительный УНЧ - на лампе 6Н2П
  5. Оконечный усилитель - на лампе 6П14П
  6. Детектор ЧМ - на двух диодах типа Д2Е
  7. Выпрямитель - АВС-80-260 М

Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ1: 3,95 - 7,5 МГц (75,0 - 40,0 м);
  • Короткие волны - КВ2: 9,395 - 12,1 МГц (32,0 - 24,8 м);
  • УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные

Номинальная выходная мощность - 0,5 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ и КВ - 125 -3550 Гц, УКВ и по тракту воспроизведения грамзаписи - 125 - 7100 Гц.

Номинальное среднее звуковое давление - 0,45 Па.

Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ - 30 мкВ, СВ - 51 мкВ, КВ - 63 мкВ, УКВ (Rвх = 300 Ом) - 13 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц, дБ - 36 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ - 47 дБ, СВ - 34 дБ, КВ - 17 дБ, УКВ - 29 дБ.

Максимальный уровень входного сигнала (не менее) в диапазонах: ДВ и СВ - 200 мВ, КВ - 100 мВ, УКВ - 50 мВ.

Действие АРУ в диапазонах ДВ, СВ и КВ - изменение напряжения на входе - 30 дБ, на выходе - не более 12 дБ.

Уровень фона по электрическому напряжению (не хуже): с антенного входа - -30 дБ, со входа "Звукосниматель" - -40 дБ, по тракту воспроизведения грамзаписи - -40 дБ.

Максимальная выходная мощность - не менее 1 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и KB при глубине модуляции 0,8 % на частотах: 125 - 400 Гц - 6%, выше 400 Гц - 4%, УКВ при девиации частоты +-50 кГц на частотах: 150 - 400 Гц - 6%, выше 400 Гц - 4%.

Диапазон регулирования тембра - не менее 6 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 76 Вт при воспроизведении грамзаписи.

Электрическая схема

Радиола выполнена на пяти радиолампах и двух полупроводниковых диодах.

Блок УКВ (У1) - унифицированный типа УКВ ИП-2.

Входные цепи в диапазонах ДВ, СВ и KB выполнены на одиночных контурах по схеме с индуктивной связью с антенной. Включение диапазонов СВ, KBI и KBII осуществляется нажатием соответствующей кнопки. Диапазон ДВ включается контактами кнопки СВ при ее сбросе. В антенной цепи включен фильтр L1C2 для подавления сигналов с частотой, равной промежуточной. На лампе Л1 (блок У2) выполнен преобразователь частоты. Гептодная часть этой лампы выполняет функции смесителя. Гетеродин собран на триодной части этой лампы по схеме с индуктивной связью. Анодной нагрузкой каскада преобразователя является полосовой фильтр L10 C15, L11 С17, настроенный на частоту 465 кГц.

Усилитель ПЧ AM - однокаскадный. Он выполнен на лампе Л2, в анодную цепь которой включен полосовой фильтр L25 С29 L26 С33. В качестве детектора AM сигнала использована левая часть двойного триода лампы Л3. Использование триодной части лампы в качестве детектора обеспечивает нормальную работу усилителя НЧ и детектора при достаточно сильных сигналах местных станций. Для уменьшения влияния детектора на контур L26 С33 сигнал снимается с половины катушки L26. Каскады преобразователя частоты и усилителя ПЧ охвачены системой АРУ. Напряжение АРУ подается на эти каскады через цепочку R7, С20.

Тракт ПЧ ЧМ - двухкаскадный. В качестве первого каскада используется гептодная часть лампы Л1. При этом триодная часть этой лампы не работает, так как питание на анод триода в этом случае не подается. В качестве второго каскада используется лампа Л2. Селективность по соседнему каналу в тракте ПЧ ЧМ обеспечивается полосовыми фильтрами L12 С16, L13 С18 и L22 С28, L23 С32, включенными в анодные цепи этих ламп и настроенными на частоту 6,5 МГц. На выходе усилителя ПЧ включен симметричный частотный детектор, выполненный на диодах Д1 и Д2, продетектированный сигнал с которого подается на усилитель НЧ. Переменный резистор R11 служит для симметрирования плеч дробного детектора с целью подавления паразитной модуляции.

В усилитель НЧ радиолы входят один каскад предварительного усиления, собранный на правом триоде лампы Л3, и каскад усилителя мощности на лампе Л4. Для уменьшения действия отрицательной обратной связи в каскаде предварительного усилителя НЧ сопротивление резистора автоматического смешения R17 выбрано малым. Необходимое напряжение смещения в этом каскаде обеспечивается делителем R21, R17. Весь усилитель НЧ охвачен отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и поступает на делитель R30, RS5. Параллельно резистору R15 включена цепочка С43, R20, С47. С движка потенциометра R20 напряжение обратной связи подается на катод лампы Л3. В зависимости от положения движка потенциометра изменяется глубина обратной связи на верхних частотах, в результате осуществляется подъем или завал частотной характеристики на верхних звуковых частотах (5 - 6 кГц). В блок питания радиолы входят трансформатор питания Тр2, селеновый выпрямитель АВС-80-260М (Д3), а также резисторы и электролитические конденсаторы сглаживающего фильтра (R25 R26 C44 С45 С46).

Разборка и сборка радиолы

Для разборки радиолы необходимо: вынуть колодку сетевого шнура из коммутатора блока питания; снять ручки регуляторов громкости, тембра и настройки; снять заднюю стенку; отвинтить винты, крепящие шасси приемника ко дну корпуса; вынуть шасси из корпуса. Сборка радиолы производится в обратном порядке.

Литература:

  1. Принципиальная схема радиолы "Рекорд-314"
  2. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.102-106.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

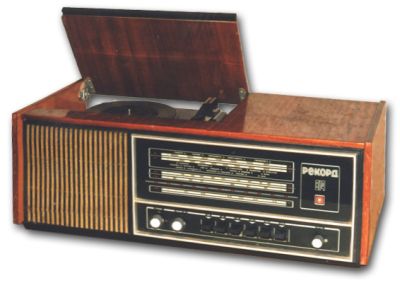

Фото с oldradio.su (Коллекция tttaras)
